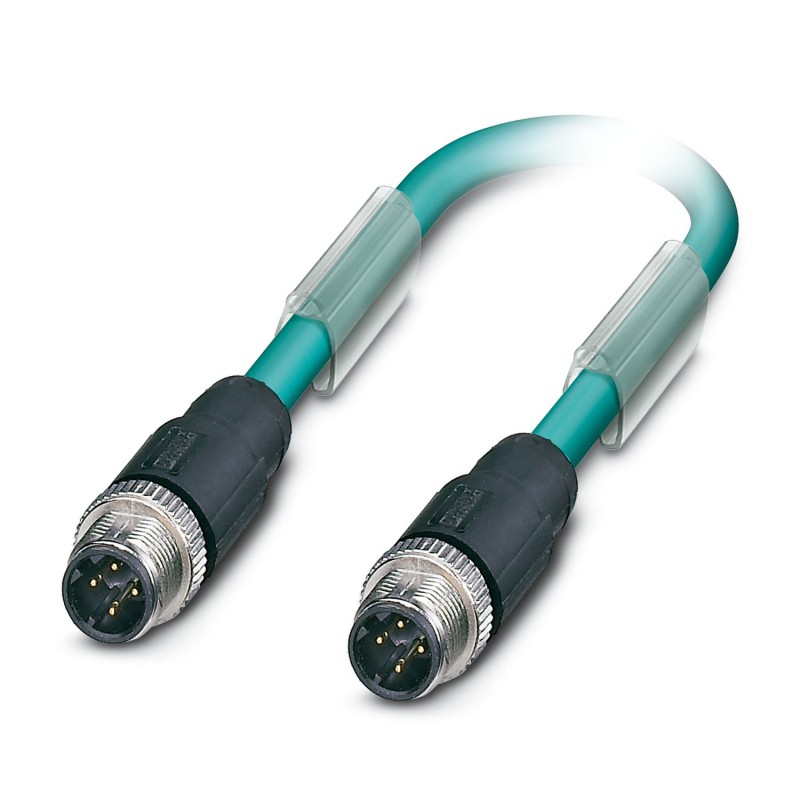

VS-M12MS-M12MS-93E-LI/8,0 1403420 PHOENIX CONTACT Kabel-bus-system VS-M12MS-M12MS-93E-LI/8,0 1403420
VS-M12MS-M12MS-93E-LI/8,0
1403420
PHOENIX_CONTACT
50
Kabel-bus-system - VS-M12MS-M12MS-93E-LI/8,0 - 1403420
Bussystem-Kabel, Ethernet CAT5 (100 MBit/s), 4-polig halogenfrei, geschirmt, Stecker gerade M12, Kodierung: D, auf Stecker gerade M12, Kodierung: D, Kabellänge: 8 m
Sensorkabel und Aktoren
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲Technische Daten
Artikeleigenschaften
| Produkttyp | Datenkabel konfektioniert |
| Sensorart | Ethernet |
| Polzahl | 4 |
| Anzahl der Kabelabgänge | 1 |
| Geschirmt | ja |
| Kodierung | D |
| Isolationseigenschaften | |
| Überspannungskategorie | II |
| Verschmutzungsgrad | 3 |
Schnittstellen
| Bussystem | Ethernet |
| Signalart/Kategorie | Ethernet CAT5, 100 MBit/s |
Signalisierung
| Statusanzeige | Nein |
| Statusanzeige vorhanden | Nein |
Elektrische Eigenschaften
| Durchgangswiderstand | ≤ 5 mΩ |
| Isolationswiderstand | ≥ 100 MΩ |
| Nennspannung UN | 48 V AC |
| 60 V DC | |
| Nennstrom IN | 4 A |
| Übertragungseigenschaften (Kategorie) | CAT5 (IEC 11801:2002) |
Mechanische Eigenschaften
| Mechanische Daten | |
| Steckzyklen | ≥ 100 |
Materialangaben
| Brennbarkeitsklasse nach UL 94 | V0 |
| Material Griffkörper | TPU, schwer entflammbar, selbstverlöschend |
| Material Kontakt | CuSn |
| Material Kontaktoberfläche | Ni/Au |
| Material Kontaktträger | PA 6.6 |
| Material Verschraubung | Zinkdruckguss, vernickelt |
Steckverbinder
| Anschluss 1 | |
| Bauform | Stecker gerade M12 |
| Polzahl | 4 |
| Kodierungsart | D (Daten) |
| Polzahl | 4 |
| Anschluss 2 | |
| Bauform | Stecker gerade M12 |
| Polzahl | 4 |
| Kodierungsart | D (Daten) |
| Polzahl | 4 |
Kabel / Leitung
| Leitungslänge | 8 m |
| Ethernet [93E] | |
| Maßzeichnung |  |
| Leitungsgewicht | 43 kg/km |
| Polzahl | 4 |
| Geschirmt | ja |
| Leitungstyp | Ethernet [93E] |
| Leiteraufbau | 2x2xAWG26/7, SF/UTP |
| Signallaufzeit | 4,3 ns/m |
| Signalgeschwindigkeit | 0,77 c |
| Leiteraufbau Signalleitung | 7x 0,16 mm |
| AWG Signalleitung | 26 |
| Leitungsquerschnitt | 2x 2x 0,14 mm² |
| Aderdurchmesser inklusive Isolierung | 1 mm -0,2 mm |
| Leitungsaußendurchmesser | 5,75 mm ±0,15 mm |
| Außenmantel, Material | PUR |
| Außenmantel, Farbe | wasserblau RAL 5021 |
| Material Leiter | blanke Cu-Litze |
| Material Aderisolation | Foam-Skin PE |
| Einzelader, Farbe | weiß/orange-orange, weiß/grün-grün |
| Paarverseilung | 2 Adern zum Paar |
| Gesamtverseilung | 2 Paare mit 2 Füllern zur Seele |
| Optische Schirmbedeckung | 85 % |
| Leiterwiderstand max. | ≤ 284 Ω/km |
| Isolationswiderstand | ≥ 5 GΩ*km |
| Kopplungswiderstand | ≤ 5,00 mΩ/m (bei 20 MHz) |
| Wellenwiderstand | 100 Ω ±15 % (bei 1 ... 100 MHz) |
| Leitungs-Kapazität | nom. 48 nF/km (bei 800 Hz) |
| Nennspannung Kabel | 50 Veff |
| 125 V (Spitzenwert, nicht für Starkstromzwecke) | |
| Prüfspannung Ader/Ader | 1000 Veff |
| Prüfspannung Ader/Schirm | 500 Veff |
| Kleinster Biegeradius, fest verlegt | 30 mm (Kabel, feste Verlegung) |
| Kleinster Biegeradius, beweglich verlegt | 78 mm (Kabel, bewegliche Verlegung) |
| Zugfestigkeit | ≤ 50 N (kurzzeitig) |
| ≤ 10 N (dauernd) | |
| Nahnebensprechdämpfung (NEXT) | 66 dB/m (bei 1 MHz) |
| 57 dB/m (bei 4 MHz) | |
| 52 dB/m (bei 10 MHz) | |
| 50 dB/m (bei 16 MHz) | |
| 47 dB/m (bei 20 MHz) | |
| 45 dB/m (bei 31,25 MHz) | |
| 40 dB/m (bei 62,5 MHz) | |
| 36 dB/m (bei 100 MHz) | |
| Übersprechdämpfung (ACR) | 6,57 dB/m (bei 1 MHz) |
| 5,64 dB/m (bei 4 MHz) | |
| 5,12 dB/m (bei 10 MHz) | |
| 4,89 dB/m (bei 16 MHz) | |
| 4,57 dB/m (bei 20 MHz) | |
| 4,34 dB/m (bei 31,25 MHz) | |
| 3,77 dB/m (bei 62,5 MHz) | |
| 3,31 dB/m (bei 100 MHz) | |
| Schirmdämpfung | 0,028 dB/m (bei 1 MHz) |
| 0,06 dB/m (bei 4 MHz) | |
| 0,085 dB/m (bei 10 MHz) | |
| 0,115 dB/m (bei 16 MHz) | |
| 0,128 dB/m (bei 20 MHz) | |
| 0,162 dB/m (bei 31,25 MHz) | |
| 0,23 dB/m (bei 62,5 MHz) | |
| 0,29 dB/m (bei 100 MHz) | |
| Flammwidrigkeit | nach VDE 0482 Teil 265-2-1 |
| nach IEC 332-1 | |
| Umgebungstemperatur (Betrieb) | -30 °C ... 80 °C (Kabel, feste Verlegung) |
| Umgebungstemperatur (Verlegung) | -5 °C ... 60 °C |
Umwelt- und Lebensdauerbedingungen
| Umgebungsbedingungen | |
| Schutzart | IP65 |
| IP67 | |
| IP68 | |
| Umgebungstemperatur (Betrieb) | -25 °C ... 90 °C (Stecker/Buchse) |
| -25 °C ... 60 °C (Kabel, feste Verlegung) | |
| -5 °C ... 60 °C (Kabel, bewegliche Verlegung) | |
