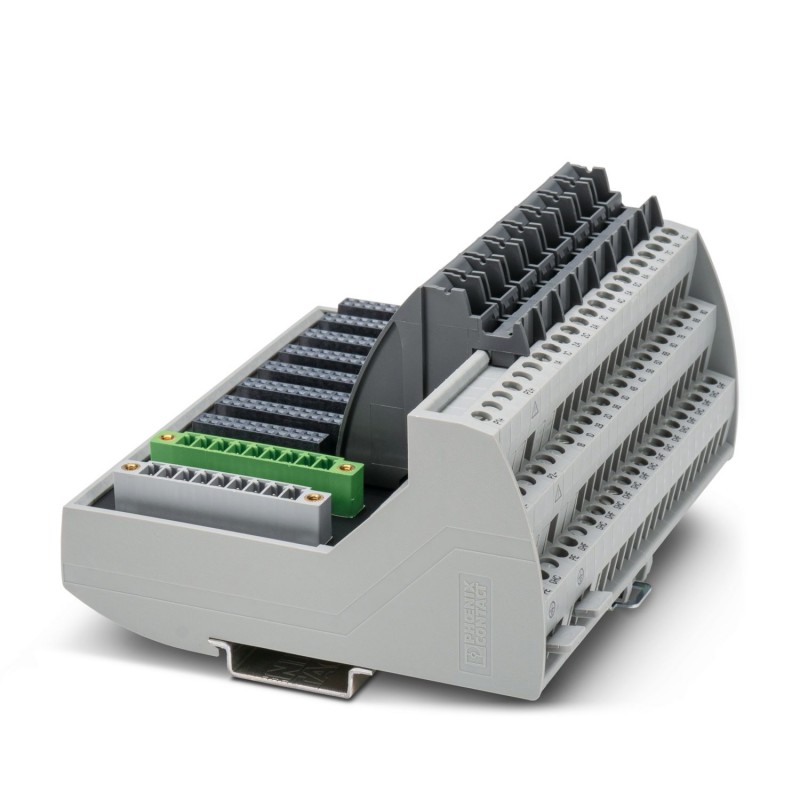

VIP/S/MC/BASE 1-8/L/C/EX 2907186 PHOENIX CONTACT Módulo de base
VIP/S/MC/BASE 1-8/L/C/EX
2907186
PHOENIX_CONTACT
El módulo de base VIP con accesorios de entrada/salida (IOA) hace posible una configuración universal de canales. Este módulo cuenta con señalizaciones para los canales 1–8, así como con un correspondiente revestimiento del equipamiento de las placas de circuito impreso.
Elemento de base Marshalling E/S VIP de 8 canales para uso universal. Todas las conexiones como tecnología de conexión por tornillo. Con el conector COMBICON, compatible con la serie Honeywell C300 RUSIO. Rotulación para los canales 1-8 y pintura.
Interface
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 2907186 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | CK8111 - |
| Página del catálogo | Página 553 (C_5_2017) |
| EAN | 4055626239392 |
| Peso por unidad (sin incluir el embalaje) | 415,000 g |
| Número de tarifa arancelaria | 85369010 |
| País de origen | US (Estados Unidos) |
Condiciones ambientales
| Temperatura ambiente (servicio) | -40 °C ... 75 °C |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 75 °C |
Generalidades
| Tensión de servicio máxima Umáx. | 30 V DC (Bornes P2 y de campo) |
|---|---|
| Tensión de servicio máxima | 30 V DC (Bornes P2 y de campo) |
| 230 V AC (Bornes P2 y de campo) | |
| 30 V DC (Bornes P1) | |
| 30 V (Conectores X30 y X31) | |
| Corriente máx. admisible (por derivación) | 3 A (Señal de campo) |
| 1 A (Contactos de mando) | |
| Corriente máx. admisible | 15 A () |
| Corriente suma máx. admisible | 15 A (por módulo) |
| Indicación de estado | No |
| Posición para el montaje | Discrecionalmente sobre carril de 35 mm según EN 60715 |
| Índice de protección | IP20 |
Datos de conexión, conex. 1
| Denominación Conexión | Nivel de campo |
|---|---|
| Conexión según norma | IEC / EN |
| Tipo de conexión | Conexión por tornillo |
| Longitud a desaislar | 8 mm |
| Rosca de tornillo | M 3 |
| Sección de conductor rígido | 0,2 mm² ... 4 mm² |
| Sección de conductor flexible | 0,2 mm² ... 2,5 mm² |
| Sección de conductor AWG | 24 ... 12 |
| Par de apriete | 0,5 Nm ... 0,6 Nm |
Datos de conexión, conex. 2
| Denominación Conexión | Nivel de control |
|---|---|
| Tipo de conexión | Conexión por tornillo enchufable |
| Número de conexiones | 2 |
| Número de polos | 9 |
Datos técnicos de seguridad
| Tensión de entrada Ui | 30 V (por canal) |
|---|---|
| Corriente de entrada Ii | 1 A (por canal) |
| Inductancia Li | 0 mH |
| Capacidad Ci | 0 µF |
| ATEX | Sira 16ATEX4260X; Ex II 3G Ex nA ic IIC T4 Gc; Ex nA IIC T4 Gc |
| IECEx | IECEx SIR 16.0088X Ex nA ic IIC T4 Gc; Ex nA IIC T4 Gc |
| FM | Class I, Zone 2, AEx nA ic IIC T4 Gc; AEx nA IIC T4 Gc Nonincendive: Class I, Div. 2, Groups A, B, C, D T4 With connection to Class I, II, and III, Div. 2, Groups A, B, C, D, E, F, G |
Normas y especificaciones
| Normas/especificaciones | IEC 60664 |
|---|---|
| DIN EN 50178 | |
| Conformidad | ANSI/ISA 60079-0; 60079-11; 60079-15 |
| ANSI/IEC 60529 | |
| FM 3600; 3611; 3810 | |
| ATEX | Sira 16ATEX4260X; Ex II 3G Ex nA ic IIC T4 Gc; Ex nA IIC T4 Gc |
| IECEx | IECEx SIR 16.0088X Ex nA ic IIC T4 Gc; Ex nA IIC T4 Gc |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.027250313eCl@ss 4.127250313eCl@ss 5.027250313eCl@ss 5.127250313eCl@ss 7.027141152eCl@ss 8.027141152eCl@ss 9.027141152
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX TECNICA INTERFACE Y EQUIPOS DE CONMUTACION ES.pdf | 27 Mbytes |
|
