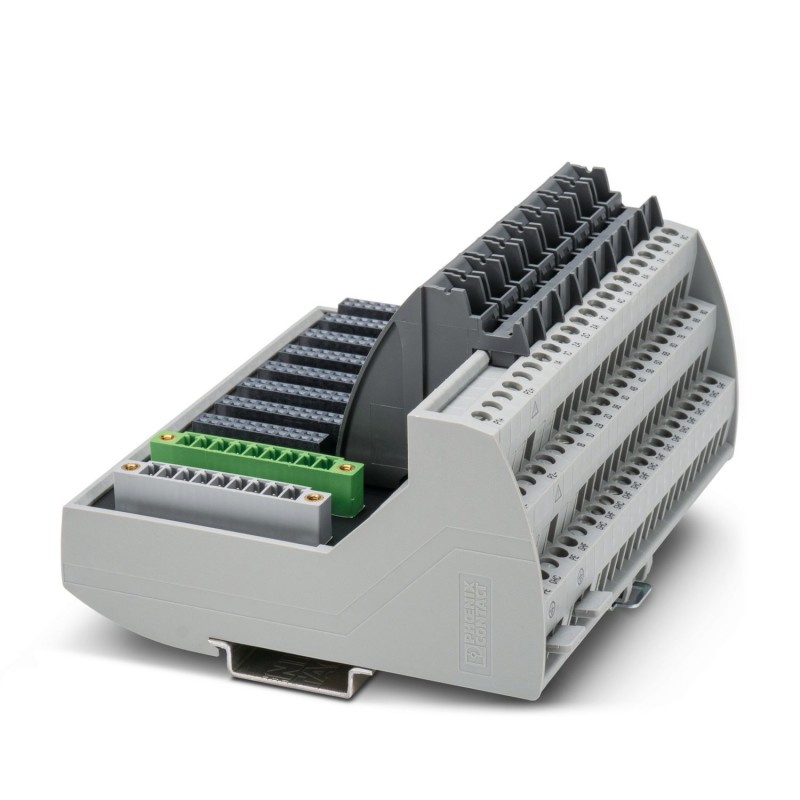

VIP/S/MC/BASE 1-8/L/C/EX 2907186 PHOENIX CONTACT Module embase
VIP/S/MC/BASE 1-8/L/C/EX
2907186
PHOENIX_CONTACT
Module embase
Interface
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 2907186 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 553 (C-5-2017) |
| GTIN | 4055626239392 |
| Poids par pièce (hors emballage) | 0,415 KGM |
| Numéro du tarif douanier | 85366990 |
| Pays d'origine | US (Etats-Unis) |
Conditions d'environnement
| Température ambiante (fonctionnement) | -40 °C ... 75 °C |
|---|---|
| Température ambiante (stockage/transport) | -40 °C ... 75 °C |
Généralités
| Tension de service maximale Umax | 30 V DC (Bornes P2 et bornes de terrain) |
|---|---|
| Tension de service maximale | 30 V DC (Bornes P2 et bornes de terrain) |
| 230 V AC (Bornes P2 et bornes de terrain) | |
| 30 V DC (Bornes P1) | |
| 30 V (Connecteurs X30 et X31) | |
| Courant max. admissible (par branche) | 3 A (Signal de terrain) |
| 1 A (Contacts de commande) | |
| Courant max. admissible | 15 A () |
| Courant total max. admissible | 15 A (par module) |
| Affichage d'état | Non |
| Emplacement pour le montage | Quelconque sur profilé de 35 mm selon EN 60715 |
| Indice de protection | IP20 |
Caractéristiques de raccordement 1
| Dénomination connexion | Niveau terrain |
|---|---|
| Connexion selon la norme | CEI / EN |
| Type de raccordement | Raccordement vissé |
| Longueur à dénuder | 8 mm |
| Filetage vis | M 3 |
| Section de conducteur rigide | 0,2 mm² ... 4 mm² |
| Section de conducteur souple | 0,2 mm² ... 2,5 mm² |
| Section conduct. AWG | 24 ... 12 |
| Couple de serrage | 0,5 Nm ... 0,6 Nm |
Caractéristiques de raccordement 2
| Dénomination connexion | Niveau des automates |
|---|---|
| Type de raccordement | Raccordement vissé enfichable |
| Nombre de connexions | 2 |
| Nombre de pôles | 9 |
Données relatives à la sécurité
| Tension d'entrée Ui | 30 V (par canal) |
|---|---|
| Courant d'entrée Ii | 1 A (par canal) |
| Inductance Li | 0 mH |
| Capacité Ci | 0 µF |
| ATEX | Sira 16ATEX4260X; Ex II 3G Ex nA ic IIC T4 Gc; Ex nA IIC T4 Gc |
| IECEx | IECEx SIR 16.0088X Ex nA ic IIC T4 Gc; Ex nA IIC T4 Gc |
| FM | Class I, Zone 2, AEx nA ic IIC T4 Gc; AEx nA IIC T4 Gc Nonincendive: Class I, Div. 2, Groups A, B, C, D T4 With connection to Class I, II, and III, Div. 2, Groups A, B, C, D, E, F, G |
Normes et spécifications
| Normes/Prescriptions | CEI 60664 |
|---|---|
| DIN EN 50178 | |
| Conformité | ANSI/ISA 60079-0 ; 60079-11 ; 60079-15 |
| ANSI/CEI 60529 | |
| FM 3600; 3611; 3810 | |
| ATEX | Sira 16ATEX4260X; Ex II 3G Ex nA ic IIC T4 Gc; Ex nA IIC T4 Gc |
| IECEx | IECEx SIR 16.0088X Ex nA ic IIC T4 Gc; Ex nA IIC T4 Gc |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027250313eCl@ss 4.127250313eCl@ss 5.027250313eCl@ss 5.127250313eCl@ss 7.027141152eCl@ss 8.027141152eCl@ss 9.027141152
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX TECHNIQUES DINTERFACE FR.pdf | 28 Mbytes |
|
