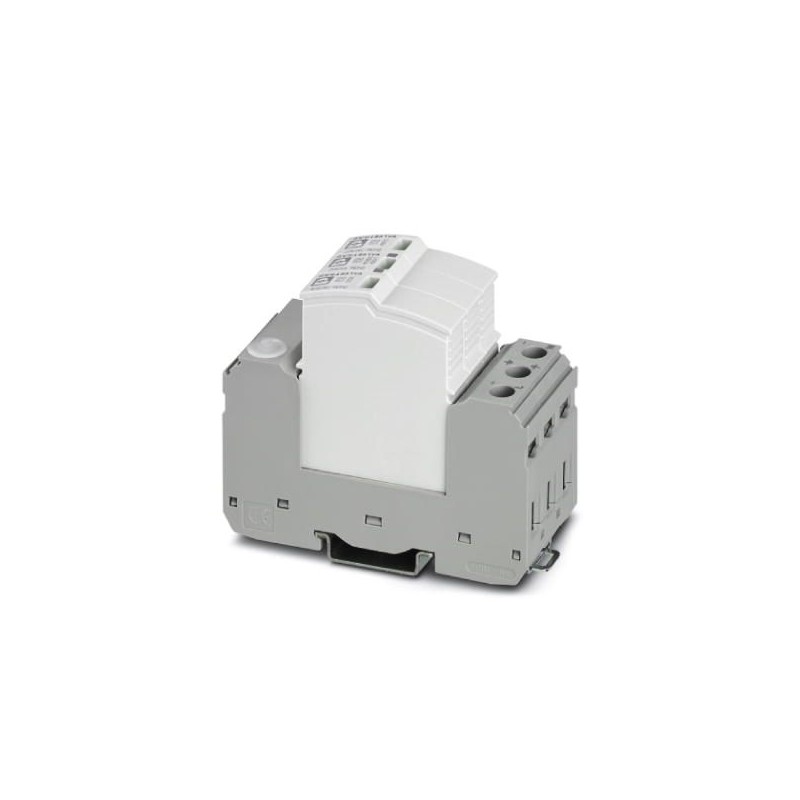

VAL-SEC-T2-2+F-120DC-FM 1033788 PHOENIX CONTACT Dispositivo de protección contra sobretensiones enchufable a..
VAL-SEC-T2-2+F-120DC-FM
1033788
PHOENIX_CONTACT
Dispositivo de protección contra sobretensiones enchufable a prueba de corriente de fuga para sistemas aislados y puestos a tierra de tensión continua de 2 polos con características de funcionamiento lineales hasta 120 V DC, para montaje sobre carril DIN, elemento de base de 3 polos con contacto de indicación remota, tres elementos de protección enchufables con monitorización de temperatura, mensaje de estado en cada conector.
Descargador de sobretensiones enchufable sin corriente de fugas para sistemas aislados y puestos a tierra de corriente continua de 2 polos con características de funcionamiento lineales hasta 120 V DC, para montaje sobre carril, elemento de base de 3 polos con contacto de indicación remota, tres elementos de protección enchufables con control de temperatura, señalización de estado en cada conector.
Puesta a tierra, protección contra rayos y sobretensiones > Descargador de sobretensiones para fuente de energía/alimentación
Trabtech (TT)
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲Clave De Datos Comerciales
| Orderkey | Millón treinta y tres mil setecientos ochenta y ocho |
|---|---|
| Unidad de embalaje | 1 pc |
| Nota | Para un Pedido (no retornable) |
| GTIN | 4055626539973 |
| Peso por Pieza (sin incluir el embalaje) | 287.570 g |
| Personalizado número de tarifa | Ochenta y cinco millones trescientos sesenta y tres mil treinta |
| País de origen | DE (Alemania) |
Dimensiones
| Altura | 97.9 mm |
|---|---|
| Ancho | 37.3 mm |
| Profundidad | 74,5 mm (incl. El riel DIN de 7.5 mm) |
| Horizontal de la cancha | 2 Div. |
Condiciones ambientales
| Grado de protección | IP20 |
|---|---|
| Temperatura ambiente (funcionamiento) | -40 °C ... 80 °C |
| Temperatura ambiente (almacenamiento/transporte) | -40 °C ... 80 °C |
| Altitud | ≤ 6000 m (amsl (por encima de la media a nivel del mar)) |
| Admisible humedad (operación) | 5 % ... 95 % |
| Shock (operación) | 30g (de Media onda sinusoidal / 11 ms / 3x ±X, ±Y Y ±Z) |
| Vibración (en funcionamiento) | 5 g (10 ... 500 Hz / 2,5 h / X, Y, Z) |
General
| IEC prueba de clasificación | II |
|---|---|
| T2 | |
| ES el tipo de | T2 |
| IEC sistema de suministro de energía | DC |
| Modo de protección | (DC+) - (DC-) |
| (DC+/DC-) - PE | |
| Tipo de montaje | El riel DIN de 35 mm |
| Color | gris claro RAL 7035 |
| el tráfico gris RAL 7042 | |
| Material de la carcasa | PA 6.6-FR 20% GF |
| PBT-FR | |
| Grado de contaminación | Dos |
| Clasificación de inflamabilidad según UL 94 | V-0 |
| Tipo de | Carril DIN módulo, de dos tramos, divisible |
| Protección contra sobretensiones de mensaje de error | Óptica, control remoto indicador de contacto |
El circuito de protección
| La tensión Nominal de UN | 100 ... 120 V DC V DC |
|---|---|
| La máxima tensión continua UC | 150 V DC |
| Nominal corriente de carga IL | 40 (Biconnect M4 horquilla terminal de cable de 6 mm2) |
| 63 UNA (DOBLE casquillo 2 x 10 mm2) | |
| Residual de la corriente IPE | ≤ 5 µA |
| Corriente de descarga Nominal yon(8/20) µs | 20 kA |
| Máxima corriente de descarga memax(8/20) µs | 40 kA |
| Total de descarga de la corriente Itotal(8/20) µs | 40 kA |
| Corriente de cortocircuito de la notación ISCCR | 0.2 kA (sin fusible de respaldo) |
| 6 kA (de 20 a gG/B fusible de respaldo) | |
| Protección de voltaje nivel de Up(DC+) - (DC-) | ≤ 1.8 kV |
| Protección de voltaje nivel de Up(DC+/DC-) - PE | ≤ 1.3 kV |
| Frente de onda sparkover voltaje de 6 kV (1.2/50) µs (DC+/DC-) - PE | ≤ 1.1 kV |
| TOV comportamiento en la UT | 174 V DC (5 s / soportar el modo) |
| 25 ns | |
| 100 ns | |
| Max. fusible de respaldo con el V-tipo a través del cableado | 20 a (gG / B at ISCCR> 200) |
| Max. fusible de respaldo con la rama de cableado | 20 a (gG / B at ISCCR> 200) |
Datos técnicos adicionales
| La máxima tensión continua UC | 135 V de CA (para el funcionamiento en la seguridad de los sistemas de iluminación) |
|---|---|
| Continua máxima tensión de funcionamiento UCPV | 150 V DC |
| Corriente de cortocircuito de la notación ISCPV | Mil |
| Operación continua corriente ICPV | 10 µA |
Indicador/remoto, de señalización
| La función de conmutación | PDT contacto |
|---|---|
| Voltaje de funcionamiento | 5 V AC ... 250 V AC (Altitud ≤ 2000 m amsl) |
| 5 V AC ... 150 V AC (Altitud > 2000 m amsl) | |
| 125 V DC 200 mA DC) | |
| Corriente de funcionamiento | 5 mA CA ... 1 a CA |
| 1 A DC (30 V DC) | |
| Método de conexión | Plug-in/tornillo de conexión a través de COMBICOM |
| Rosca de tornillo | M2 |
| Par de apriete | 0.25 Nm |
| Pelar longitud | 7 mm |
| Conductor de sección transversal flexible | 0,14 mm2 ... 1,5 mm2 |
| Conductor sección transversal del sólido | 0,14 mm2 ... 1,5 mm2 |
| Sección cruzada del Conductor AWG | 28 16 ... |
Los datos de conexión
| Método de conexión | Tornillo de conexión |
|---|---|
| Rosca de tornillo | M5 |
| Par de apriete | 4.5 Nm |
| Pelar longitud | 16 mm |
| Conductor de sección transversal flexible | 2,5 mm2 ... 16 mm2 |
| Conductor sección transversal del sólido | 2,5 mm2 ... 25 mm2 |
| Sección cruzada del Conductor AWG | 12 4 ... |
| Método de conexión | Horquilla de tipo terminal de cable |
| Conductor de sección transversal flexible | 1,5 mm2 ... 6 mm2 |
Ambiental, Cumplimiento De Productos
| Llegar a SVHC | Plomo 7439-92-1 |
|---|---|
| China RoHS | Uso Ecológico Periodo = 50 |
| Para más detalles sobre las sustancias peligrosas ir a la pestaña "Descargas", Categoría "declaración del Fabricante" |
Clasificaciones
eCl@ss 6.0Veintisiete millones cien treinta mil ochocientoseCl@ss 7.0Veintisiete millones cien treinta mil ochocientos cincoeCl@ss 8.0Veintisiete millones cien treinta mil ochocientos cincoeCl@ss 9.0Veintisiete millones cien treinta mil ochocientos cinco
