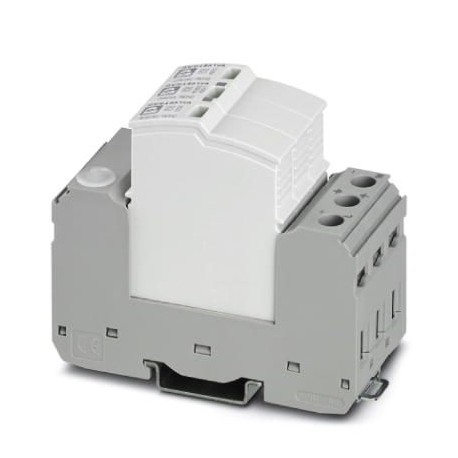

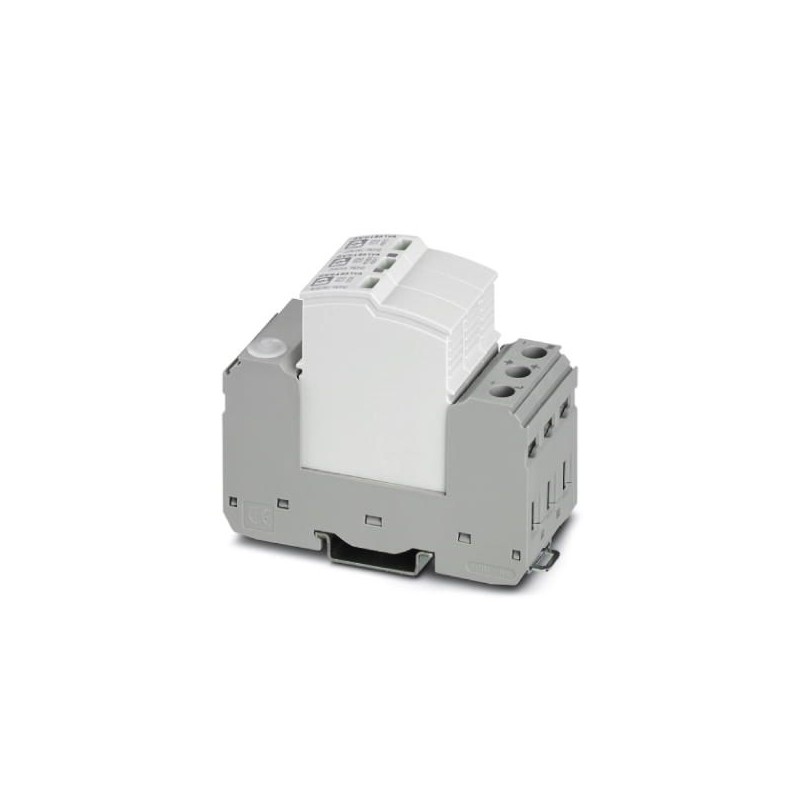

VAL-SEC-T2-2+F-120DC-FM 1033788 PHOENIX CONTACT Svodič přepětí typu 2
VAL-SEC-T2-2+F-120DC-FM
1033788
PHOENIX_CONTACT
Svodič přepětí typu 2
Scaricatore di sovratensione a innesto senza corrente di dispersione per sistemi CC a 2 poli isolati e con messa a terra con caratteristiche di funzionamento lineari fino a 120 V c.c., per montaggio su guida, elemento base a 3 poli con contatto di indicazione a distanza, tre elementi di protezione a innesto con controllo della temperatura, segnalazione di stato su ciascun connettore.
messa a terra, protezione da fulmini e sovratensioni > Limitatore di sovratensione per rete elettrica
Trabtech (TT)
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Chiave Dati Commerciali
| Orderkey | Millione trenta tré mila sette cento ottanta otto |
|---|---|
| Unità d'imballaggio | 1 pc |
| Nota | Made to Order (non restituibili) |
| GTIN | 4055626539973 |
| Peso per Pezzo (escluso imballaggio) | 287.570 g |
| Personalizzato numero di tariffa | Ottanta cinque millioni tre cento sessanta tré mila trenta |
| Paese di origine | DE (Germania) |
Dimensioni
| Altezza | 97.9 mm |
|---|---|
| Larghezza | 37.3 mm |
| Profondità | 74,5 mm (incl. Guida DIN 7,5 mm) |
| Passo orizzontale | 2 Div. |
Condizioni ambientali
| Grado di protezione | IP20 |
|---|---|
| Temperatura ambiente (esercizio) | -40 °C ... 80 °C |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 80 °C |
| Altitudine | ≤ 6000 m (slm (al di sopra del livello medio del mare)) |
| Ammessa umidità (funzionamento) | 5 % ... 95 % |
| Ammortizzatore (funzionamento) | 30g (sinusoidale / 11 ms / 3x ±X, ±Y, ±Z) |
| Vibrazioni (funzionamento) | 5g (10 ... 500 Hz / 2.5 h / X, Y, Z) |
Generale
| Prova IEC classificazione | II |
|---|---|
| T2 | |
| IT tipo di | T2 |
| IEC sistema di alimentazione | DC |
| Modalità di protezione | (DC+) - (DC-) |
| (DC+/DC-) - PE | |
| Tipo di montaggio | Guida DIN 35 mm |
| Colore | grigio chiaro RAL 7035 |
| traffico grigio RAL 7042 | |
| Materiale custodia | PA 6.6-FR 20% GF |
| PBT-FR | |
| Grado di inquinamento | Due |
| Classe di infiammabilità secondo UL 94 | V-0 |
| Tipo | Guida DIN modulo a due sezione, divisibile |
| Protezione da sovratensioni messaggio di errore | Ottica, indicatore remoto di contatto |
Il circuito di protezione
| Tensione nominale UN | 100 V DC ... 120 V DC |
|---|---|
| Tensione continua massima UC | 150 V DC |
| Nominale corrente di carico IL | 40 A (Biconnect M4 forcella-tipo di capocorda per cavo 6 mm2) |
| 63 A (DOPPIA ghiera 2 x 10 mm2) | |
| Corrente residua ioPE | ≤ 5 µA |
| Corrente nominale di scarica min(8/20) µs | 20 kA |
| La massima corrente di scarica mimax(8/20) µs | 40 kA |
| Scarico totale corrente Itotale(8/20) µs | 40 kA |
| Corrente nominale di cortocircuito hoSCCR | 0.2 kA (senza fusibile di backup) |
| 6 kA (per 20 gG/B fusibile di backup) | |
| Protezione di tensione a livello di Up(DC+) - (DC-) | ≤ 1.8 kV |
| Protezione di tensione a livello di Up(DC+/DC-) - PE | ≤ 1.3 kV |
| Fronte d'onda sparkover tensione a 6 kV (1.2/50) µs (DC+/DC-) - PE | ≤ 1.1 kV |
| TOV comportamento di UT | 174 V DC (5 s / resistere modalità) |
| 25 ns | |
| 100 ns | |
| Max. fusibile di backup con V-tipo di cablaggio | 20 A (gG / B a ISCCR> 200) |
| Max. fusibile di backup con ramo di cablaggio | 20 A (gG / B a ISCCR> 200) |
Ulteriori dati tecnici
| Tensione continua massima UC | 135 V AC (per funzionamento in sicurezza impianti di illuminazione) |
|---|---|
| Continua massima tensione di esercizio UCPV | 150 V DC |
| Corrente nominale di cortocircuito hoSCPV | 1000 A |
| Continuo corrente di esercizio miCPV | 10 µA |
Indicatore/segnalazione remota
| La funzione di commutazione | PDT contatto |
|---|---|
| Tensione di esercizio | 5 V AC 250 V AC (a Quota ≤ 2000 m slm) |
| 5 V AC ... 150 V AC (Quota > 2000 m slm) | |
| 125 V DC (200 mA DC) | |
| Corrente di funzionamento | 5 mA CA ... 1 A AC |
| 1 A DC (30 V DC) | |
| Metodo di connessione | Un Plug-in per connessione a vite via COMBICON |
| La filettatura della vite | M2 |
| Coppia di serraggio | 0.25 Nm |
| Lunghezza di spelatura | 7 mm |
| Sezione conduttore flessibile | 0,14 mm2 ... 1,5 mm2 |
| Sezione conduttore solido | 0,14 mm2 ... 1,5 mm2 |
| Sezione conduttore AWG | 28 16 ... |
Connessione dati
| Metodo di connessione | Collegamento a vite |
|---|---|
| La filettatura della vite | M5 |
| Coppia di serraggio | 4.5 Nm |
| Lunghezza di spelatura | 16 mm |
| Sezione conduttore flessibile | 2,5 mm2 ... 16 mm2 |
| Sezione conduttore solido | 2,5 mm2 ... 25 mm2 |
| Sezione conduttore AWG | 12 ... 4 |
| Metodo di connessione | Forcella-tipo di capocorda per cavo |
| Sezione conduttore flessibile | 1,5 mm2 ... 6 mm2 |
Ambientale Di Conformità Del Prodotto
| REACh SVHC | Piombo 7439-92-1 |
|---|---|
| Cina RoHS | Ecologico Il Periodo Di Utilizzo = 50 |
| Per i dettagli sulle sostanze pericolose vai alla scheda “Download”, Categoria “dichiarazione del Produttore” |
Classificazioni
eCl@ss 6.0Venti sette millioni cento trenta mila otto centoeCl@ss 7.0Venti sette millioni cento trenta mila otto cento cinqueeCl@ss 8.0Venti sette millioni cento trenta mila otto cento cinqueeCl@ss 9.0Venti sette millioni cento trenta mila otto cento cinque
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX PROTEZIONE IT .pdf | 27 Mbytes |
|
