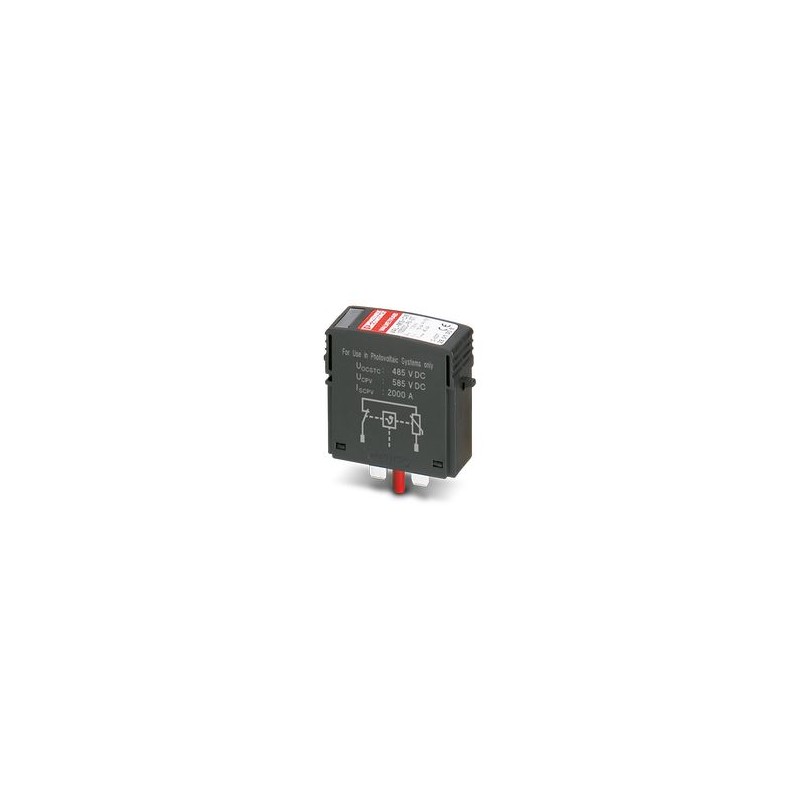

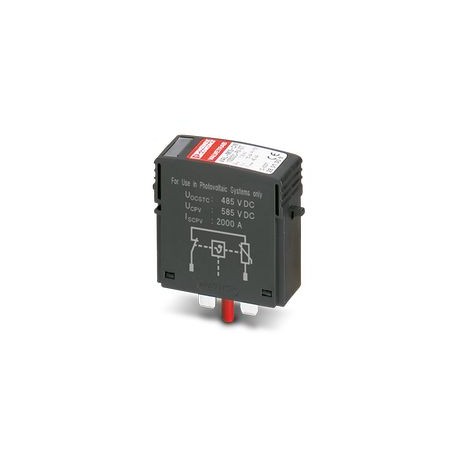

VAL-MS-CN 1000DC-PV-ST 2801309 PHOENIX CONTACT Protección enchufable de repuesto para combinaciones de desca..
VAL-MS-CN 1000DC-PV-ST
2801309
PHOENIX_CONTACT
Protección enchufable de repuesto para combinaciones de descargadores PV de la línea de productos VAL-MS 1000DC-PV-...
Puesta a tierra, protección contra rayos y sobretensiones > Accesorios para la ingeniería de energía de protección contra sobretensiones
Trabtech (TT)
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲| Clase de ensayo IEC | PV T2 |
| PV T2 | |
| Tipo EN | T2 |
| Sistema de alimentación de corriente IEC | DC |
| Construcción | Macho |
| Tipo de producto | Conector de repuesto |
| Familia de productos | VALVETRAB MS |
| Lugar de montaje | Interior |
| Lugar de montaje del dispositivo de desconexión | Interno |
| Accesibilidad | Accesible |
| Comportamiento frente a averías SPD | OCFM (Comportamiento con error de desconexión) |
| Mensaje Protección contra sobretensiones defectuosa | óptico |
| Propiedades de aislamiento | |
| Categoría de sobretensión | III |
| Grado de polución | 2 |
| Tipo de conexión | enchufable |
| Esquema de dimensiones |  |
| Anchura | 17,5 mm |
| Altura | 52,4 mm |
| Profundidad | 55,3 mm |
| Unidad de división | 1 UD |
| Clase de inflamabilidad según UL 94 | V-0 |
| Valor CTI del material | 600 |
| Material aislante | PA 6.6-FR |
| Grupo de materiales | I |
| Material carcasa | PA 6.6-FR |
| Absorción de potencia standby PC | ≤ 25 mVA |
| Corriente transitoria nominal In(8/20) µs | 20 kA |
| Corriente transitoria máxima Imáx(8/20) µs | 40 kA |
| Nivel de protección Up | ≤ 1,9 kV |
| Tensión residual Ures | ≤ 1,9 kV (en In) |
| ≤ 1,4 kV (para 2 kA) | |
| ≤ 1,5 kV (con 5 kA) | |
| ≤ 1,7 kV (con 10 kA) | |
| ≤ 1,8 kV (Con 15 kA) | |
| ≤ 2,2 kV (con 30 kA) | |
| ≤ 2,4 kV (con 40 kA) | |
| Tiempo de reacción tA | ≤ 25 ns |
| Circuito de protección lado de tensión continua (DC) | |
| Tensión en circuito abierto UOCSTC | ≤ 487,5 V DC |
| Capacidad de derivación máxima Imáx(8/20) µs | 40 kA |
| Tiempo de reacción tA | ≤ 25 ns |
| Resistencia de aislamiento Riso | > 5 GΩ (a 500 V DC) |
| Corriente transitoria nominal In(8/20) µs | 20 kA |
| Corriente de servicio constante ICPV | < 20 µA |
| Tensión constante máxima UCPV | 585 V DC |
| Resistencia al cortocircuito ISCPV | 2000 A |
| Tensión residual Ures | ≤ 1,9 kV (en In) |
| ≤ 1,4 kV (para 2 kA) | |
| ≤ 1,5 kV (con 5 kA) | |
| ≤ 1,7 kV (con 10 kA) | |
| ≤ 1,8 kV (Con 15 kA) | |
| ≤ 2,2 kV (con 30 kA) | |
| ≤ 2,4 kV (con 40 kA) | |
| Nivel de protección Up | ≤ 1,9 kV |
| Absorción de potencia standby PC | ≤ 25 mVA |
| Condiciones ambientales | |
| Índice de protección | IP20 |
| Temperatura ambiente (servicio) | -40 °C ... 80 °C |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 80 °C |
| Altitud | ≤ 2000 m (amsl) |
| Humedad de aire admisible (servicio) | 5 % ... 95 % |
| Choques (en servicio) | 60g (Semisinusoide / 11ms / 3x ±X, ±Y, ±Z) |
| Vibración (en servicio) | 7,5g (5-500 Hz / 2,5 h / XYZ) |
| Normas/disposiciones | EN 61643-31 |
| Observación | 2019 |
| Normas/disposiciones | IEC 61643-31 |
| Observación | 2018 |
| Tipo de montaje | en elemento de base |
