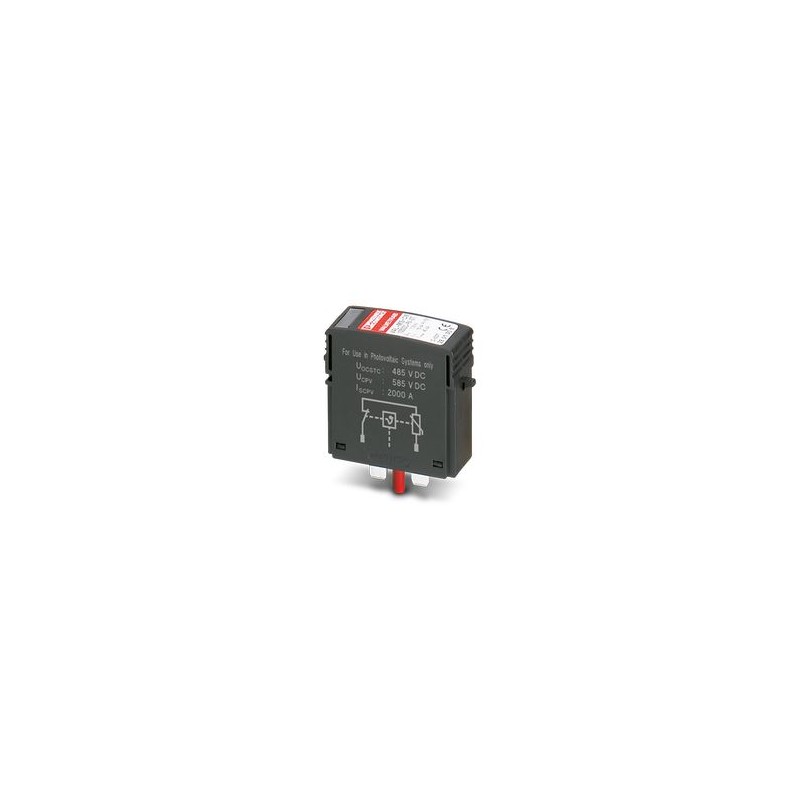

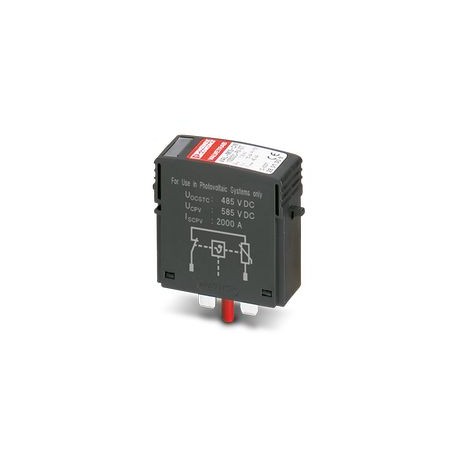

VAL-MS-CN 1000DC-PV-ST 2801309 PHOENIX CONTACT Protection enfichable de remplacement pour les combinaisons d..
VAL-MS-CN 1000DC-PV-ST
2801309
PHOENIX_CONTACT
Protection enfichable de remplacement pour les combinaisons de parafoudres photovoltaïques de la gamme de produits VAL-MS 1000DC-PV-...
Fiche de rechange pour parafoudres combinés PV de la gamme VAL-MS 1000DC-PV-...
Protection par mise à la terre, contre la foudre et contre les surtensions > Accessoires de parafoudre pour équipement électrique
Trabtech (TT)
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲| Classe d'essai CEI | PV T2 |
| PV T2 | |
| Types EN | T2 |
| Système d'alimentation CEI | DC |
| Type | Connecteur mâle |
| Type de produit | Connecteur de rechange |
| Gamme de produits | VALVETRAB MS |
| Emplacement pour le montage | Espace intérieur |
| Lieu d'installation du dispositif de déconnexion | Interne |
| Accessibilité | Accessible |
| Type de défaillances SPD | OCFM (Type de défaut d'isolation) |
| Message protection antisurtension défectueuse | optique |
| Propriétés d'isolation | |
| Catégorie de surtension | III |
| Degré de pollution | 2 |
| Type de raccordement | enfichable |
| Dessin coté |  |
| Largeur | 17,5 mm |
| Hauteur | 52,4 mm |
| Profondeur | 55,3 mm |
| Graduation | 1 UL |
| Classe d'inflammabilité selon UL 94 | V-0 |
| Valeur CTI du matériau | 600 |
| Matériau isolant | PA 6.6-FR |
| Groupe de matériaux | I |
| Matériau du boîtier | PA 6.6-FR |
| Consommation de puissance en veille PC | ≤ 25 mVA |
| Courant nom. de décharge In(8/20)µs. | 20 kA |
| Courant de décharge maximal lmax(8/20) µs | 40 kA |
| Niveau de protection en tension Up | ≤ 1,9 kV |
| Tension résiduelle Ures | ≤ 1,9 kV (pour In) |
| ≤ 1,4 kV (pour 2 kA) | |
| ≤ 1,5 kV (à 5 kA) | |
| ≤ 1,7 kV (pour 10 kA) | |
| ≤ 1,8 kV (pour 15 kA) | |
| ≤ 2,2 kV (à 30 kA) | |
| ≤ 2,4 kV (à 40 kA) | |
| Temps de réponse tA | ≤ 25 ns |
| Circuit de protection côté tension continue (DC) | |
| Tension de marche à vide UOCSTC | ≤ 487,5 V DC |
| Courant de choc de décharge maximal lmax(8/20) µs | 40 kA |
| Temps de réponse tA | ≤ 25 ns |
| Résistance d'isolement Riso | > 5 GΩ (pour 500 V DC) |
| Courant nom. de décharge In(8/20)µs. | 20 kA |
| Courant de service permanent ICPV | < 20 µA |
| Tension permanente maximale UCPV | 585 V DC |
| Résistance aux courts-circuits ISCPV | 2000 A |
| Tension résiduelle Ures | ≤ 1,9 kV (pour In) |
| ≤ 1,4 kV (pour 2 kA) | |
| ≤ 1,5 kV (à 5 kA) | |
| ≤ 1,7 kV (pour 10 kA) | |
| ≤ 1,8 kV (pour 15 kA) | |
| ≤ 2,2 kV (à 30 kA) | |
| ≤ 2,4 kV (à 40 kA) | |
| Niveau de protection en tension Up | ≤ 1,9 kV |
| Consommation de puissance en veille PC | ≤ 25 mVA |
| Conditions ambiantes | |
| Indice de protection | IP20 |
| Température ambiante (fonctionnement) | -40 °C ... 80 °C |
| Température ambiante (stockage/transport) | -40 °C ... 80 °C |
| Altitude | ≤ 2000 m (amsl) |
| Humidité de l'air admissible (fonctionnement) | 5 % ... 95 % |
| Choc (fonctionnement) | 60g (Semi-sinusoïdal / 11 ms / 3x ±X, ±Y, ±Z) |
| Vibration (fonctionnement) | 7,5g (5-500 Hz / 2,5 h / XYZ) |
| Normes/prescriptions | EN 61643-31 |
| Remarque | 2019 |
| Normes/prescriptions | IEC 61643-31 |
| Remarque | 2018 |
| Type de montage | sur embase |
