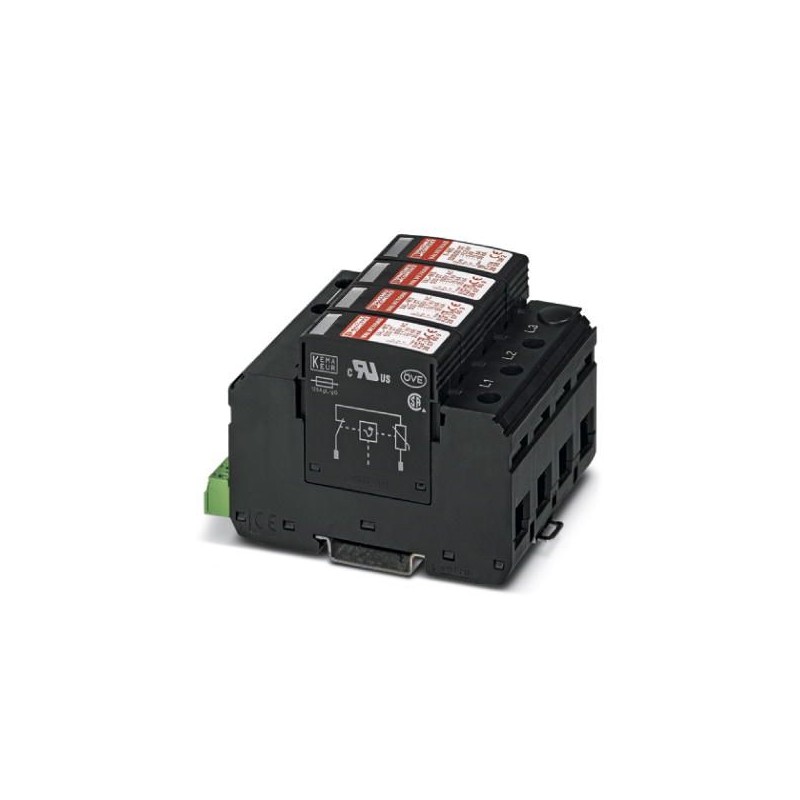

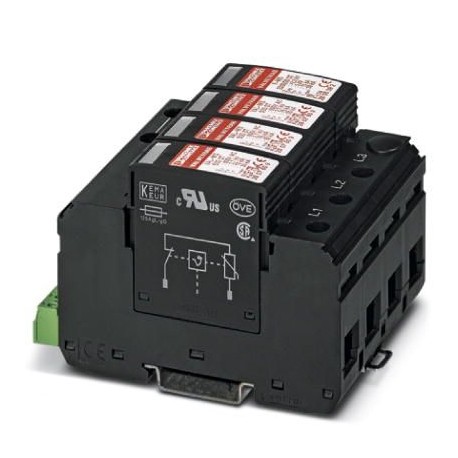

VAL-MS 400/3+0/VF-FM/32 2909828 PHOENIX CONTACT Combinación de descargadores de sobretensiones de 3 canales,..
VAL-MS 400/3+0/VF-FM/32
2909828
PHOENIX_CONTACT
32
Combinación de descargadores de sobretensiones de 3 canales, para el montaje sobre NS 35/7,5, con contacto de indicación remota (FM) como contacto conmutado, tensión 400 V AC
Dispositivo de protección contra sobretensiones de 3 canales, para montaje sobre NS 35/7,5, con contacto de indicación remota (FM) como conmutador, tensión de 400 V AC
Trabtech (TT)
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 2909828 |
|---|---|
| Unidad de embalaje | 32 pcs |
| Clave de venta | CL1321 - |
| Cantidad de pedido mínima | 32 pcs |
| EAN | 4055626383484 |
| Peso por unidad (sin incluir el embalaje) | 385,550 g |
| Número de tarifa arancelaria | 85363010 |
| País de origen | DE (Alemania) |
Condiciones ambientales
| Índice de protección | IP20 (Solo si se emplean todos los puntos de embornaje) |
|---|---|
| Temperatura ambiente (servicio) | -40 °C ... 80 °C |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 80 °C |
| Altitud | ≤ 5000 m (amsl (del inglés, above mean sea level, es decir, sobre el nivel del mar)) |
| Humedad de aire admisible (servicio) | 5 % ... 95 % |
| Choques (en servicio) | 25g (Semisinusoide / 11ms / 3x X, Y, Z) |
| Vibración (en servicio) | 5g (10...500 Hz/2,5 h/X, Y, Z) |
Generalidades
| Clase de ensayo IEC | II |
|---|---|
| T2 | |
| Tipo EN | T2 |
| Pistas de protección | L-PE |
| L-L | |
| Tipo de montaje | Carril simétrico: 35 mm |
| Color | negro intenso RAL 9005 |
| Material carcasa | PA 6.6 |
| PBT | |
| Grado de polución | 2 |
| Clase de combustibilidad según UL 94 | V-0 |
| Construcción | Módulo para carril de dos piezas enchufable |
| Número de polos | 4 |
| Mensaje Protección contra sobretensiones defectuosa | indicación óptica, contacto de indicación remota |
Otras descripciones
| Observación | Prueba de ráfaga hasta 4 kV aprobada según DIN EN 61000-4-4. |
|---|---|
| Contra impulsos repetitivos hasta 1,5 kV aislante. | |
| Solo para su utilización en sistemas informáticos entre L-PE, si los cuerpos de los equipos eléctricos de la instalación de baja tensión están conectados con la instalación de puesta a tierra de la estación de transformación (puesta a tierra común de la estación de transformación alta tensión y de los cuerpos de la instalación de consumición baja tensión. RE= RAsegún CEI 60364-4-442 / VDE 0100-442 figura 44D / ejemplo a). | |
| Con una altura de uso > 2000 m (amsl) debe mantenerse una distancia lateral a las partes activas y puestas a tierra de 2 mm. |
Circuito de protección
| Tensión nominal UN | 400 V AC (IT) |
|---|---|
| Frecuencia nominal fN | 50 Hz (60 Hz) |
| Tensión constante máxima UC | 440 V AC |
| Corriente de carga nominal IL | 80 A |
| Corriente de conductor de protección IPE | ≤ 5 µA |
| Absorción de potencia standby PC | ≤ 600 mVA |
| Corriente transitoria nominal In(8/20) µs | 20 kA |
| Corriente transitoria máxima Imáx(8/20) µs | 40 kA |
| Resistencia al cortocircuito ISCCR | 25 kA |
| Nivel de protección Up(L-L) | ≤ 4 kV |
| Nivel de protección Up(L-PE) | ≤ 3,5 kV |
| Tensión residual Ures(L-L) | ≤ 4 kV (en In) |
| Tensión residual Ures(L-PE) | ≤ 2,3 kV (en In) |
| Tiempo de reacción tA(L-L) | ≤ 25 ns |
| Tiempo de reacción tA(L-PE) | ≤ 100 ns |
| Fusible general máximo en caso de cableado continuo V (mismo nivel) | 80 A (gG) |
| Fusible general máximo en caso de cableado de derivación (otro nivel) | 100 A (gG) |
Visualización/indicación remota
| Función de conmutación | Contacto conmutado |
|---|---|
| Tensión de servicio | 5 V AC ... 250 V AC (Altitud ≤ 2000 m amsl) |
| 5 V AC ... 150 V AC (Altitud > 2000 m amsl) | |
| 30 V DC | |
| Corriente de servicio | 5 mA AC ... 750 mA AC |
| 1 A DC | |
| Tipo de conexión | Conexión enchufable/por tornillo a través de COMBICON |
| Rosca de tornillo | M2 |
| Par de apriete | 0,25 Nm |
| Longitud a desaislar | 7 mm |
| Sección de conductor flexible | 0,14 mm² ... 1,5 mm² |
| Sección de conductor rígido | 0,14 mm² ... 1,5 mm² |
| Sección de conductor AWG | 28 ... 16 |
Datos de conexión
| Tipo de conexión | Conexión por tornillo |
|---|---|
| Rosca de tornillo | M5 |
| Par de apriete | 3 Nm (1,5 mm² ... 16 mm²) |
| 4,5 Nm (25 mm² ... 35 mm²) | |
| Longitud a desaislar | 16 mm |
| Sección de conductor flexible | 1,5 mm² ... 25 mm² |
| Sección de conductor rígido | 1,5 mm² ... 35 mm² |
| Sección de conductor AWG | 15 ... 2 |
| Tipo de conexión | Terminal de horquilla |
| Sección de conductor flexible | 1,5 mm² ... 16 mm² |
Clasificaciones
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130801eCl@ss 6.027130800eCl@ss 7.027130805eCl@ss 8.027130805eCl@ss 9.027130805
