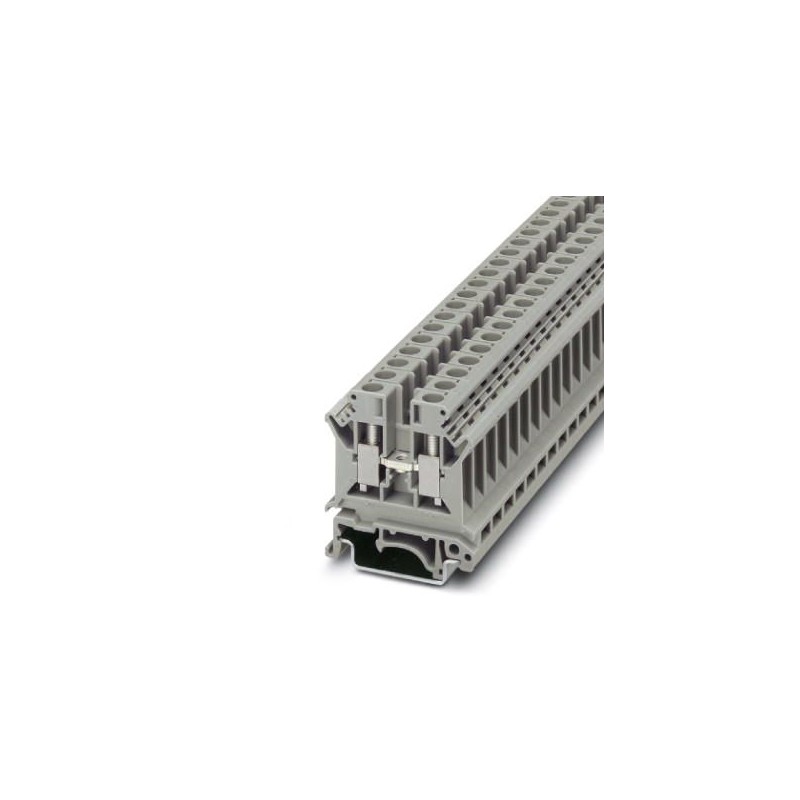

UK 6 N GN 1003222 PHOENIX CONTACT Borne de paso, tipo de conexión: Conexión por tornillo, número de conexion..
UK 6 N GN
1003222
PHOENIX_CONTACT
50
Borne de paso, tipo de conexión: Conexión por tornillo, número de conexiones: 2, número de polos: 1, sección:0,2 mm² - 10 mm², AWG: 24 - 8, anchura: 8,2 mm, color: verde, clase de montaje: NS 35/7,5, NS 35/15
Borne de paso, tensión nominal: 800 V, corriente nominal: 41 A, tipo de conexión: Conexión por tornillo, Sección de dimensionamiento: 6 mm², sección: 0,2 mm² - 10 mm², clase de montaje: NS 35/7,5, NS 35/15, color: verde
Bloques de terminales > Terminal de conexión de paso
Bornas
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 1003222 |
|---|---|
| Unidad de embalaje | 50 pcs |
| Clave de venta | BE1211 - |
| Cantidad de pedido mínima | 50 pcs |
| EAN | 4055626465685 |
| Peso por unidad (sin incluir el embalaje) | 13,447 g |
| Número de tarifa arancelaria | 85369010 |
Generalidades
| Número de polos | 1 |
|---|---|
| Número de pisos | 1 |
| Número de conexiones | 2 |
| Sección nominal | 6 mm² |
| Color | verde |
| Aislamiento | PA |
| Clase de combustibilidad según UL 94 | V0 |
| Tensión transitoria de dimensionamiento | 8 kV |
| Grado de polución | 3 |
| Categoría de sobretensiones | III |
| Grupo material aislante | I |
| Potencia disipada máxima con condición nominal | 1,31 W |
| Corriente de carga máxima | 57 A (con una sección de conductor de 10 mm²) |
| Corriente nominal IN | 41 A |
| Tensión nominal UN | 800 V |
| Pared lateral abierta | Sí |
Dimensiones
| Anchura | 8,2 mm |
|---|---|
| Ancho de tapa | 1,8 mm |
| Longitud | 42,5 mm |
| Altura NS 35/7,5 | 47 mm |
| Altura NS 35/15 | 54,5 mm |
| Altura NS 32 | 52 mm |
Datos de conexión
| Tipo de conexión | Conexión por tornillo |
|---|---|
| Conexión según norma | IEC 60947-7-1 |
| Sección de conductor rígido mín. | 0,2 mm² |
| Sección de conductor rígido máx. | 10 mm² |
| Sección de conductor AWG mín. | 24 |
| Sección de conductor AWG máx. | 8 |
| Sección de conductor flexible mín. | 0,2 mm² |
| Sección de conductor flexible máx. | 6 mm² |
| Sección del conductor flexible AWG mín. | 24 |
| Sección del conductor flexible AWG máx. | 10 |
| Sección de conductor flexible con puntera, sin manguito de plástico mín. | 0,25 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico máx. | 6 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico mín. | 0,25 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico máx. | 6 mm² |
| Sección con peine puenteador rígido máx. | 4 mm² |
| Sección con peine puenteador flexible máx. | 4 mm² |
| 2 conductores con la misma sección, rígidos mín. | 0,2 mm² |
| 2 conductores con la misma sección, rígidos máx. | 2,5 mm² |
| 2 conductores con la misma sección, flexibles mín. | 0,2 mm² |
| 2 conductores con la misma sección, flexibles máx. | 2,5 mm² |
| 2 conductores con la misma sección, flexibles con TWIN-AEH, con manguito de plástico mín. | 0,5 mm² |
| 2 conductores con la misma sección, flexibles con TWIN-AEH con manguito de plástico máx. | 4 mm² |
| 2 conductores con la misma sección, flexibles con AEH, sin manguito de plástico mín. | 0,25 mm² |
| 2 conductores con la misma sección, flexibles con AEH sin manguito de plástico máx. | 1,5 mm² |
| Conexión según norma | IEC/EN 60079-7 |
| Sección de conductor rígido mín. | 0,2 mm² |
| Sección de conductor rígido máx. | 10 mm² |
| Sección de conductor AWG mín. | 26 |
| Sección de conductor AWG máx. | 8 |
| Sección de conductor flexible mín. | 0,2 mm² |
| Sección de conductor flexible máx. | 6 mm² |
| Longitud a desaislar | 10 mm |
| Calibre macho | A5 |
| Rosca de tornillo | M4 |
| Par de apriete mín. | 1,5 Nm |
| Par de apriete máx. | 1,8 Nm |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.027141120eCl@ss 4.127141120eCl@ss 5.027141120eCl@ss 5.127141120eCl@ss 6.027141100eCl@ss 7.027141120eCl@ss 8.027141120eCl@ss 9.027141120
