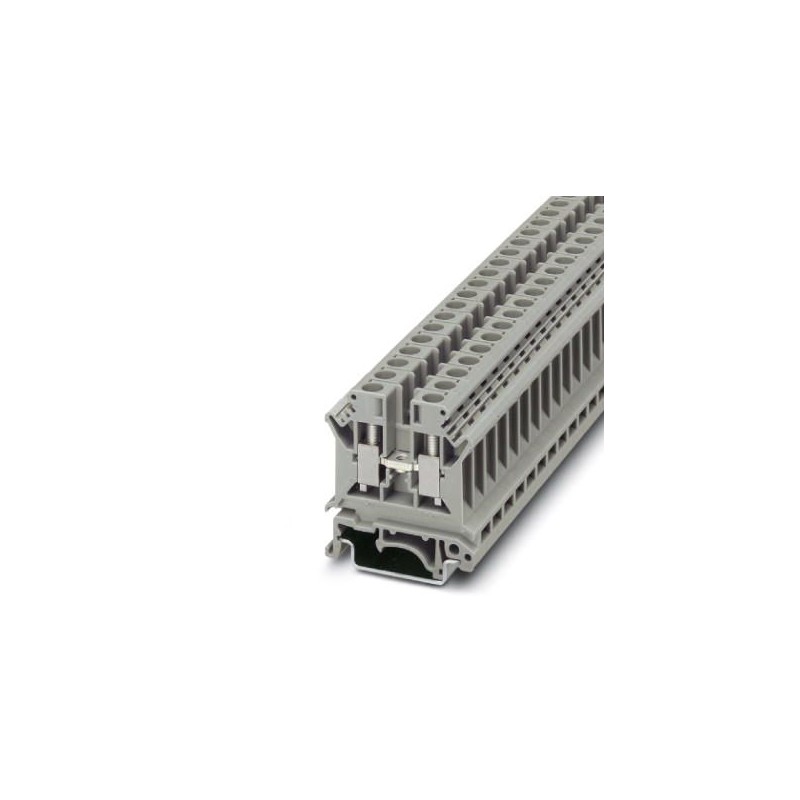

UK 6 N GN 1003222 PHOENIX CONTACT Blocs de jonction simple
UK 6 N GN
1003222
PHOENIX_CONTACT
50
Blocs de jonction simple
Borne traversante, tension nominale : 800 V, courant nominal : 41 A, type de raccordement : Raccord à vis, Section dimensionnelle : 6 mm², section transversale : 0,2 mm² - 10 mm², type d’installation : NS 35/7,5, NS 35/15, couleur : vert
Blocs de jonction > Bloc de jonction traversant
Terminaux
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 1003222 |
|---|---|
| Unité de conditionnement | 50 pcs |
| Quantité minimum de commande | 50 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| GTIN | 4055626465685 |
| Poids par pièce (hors emballage) | 0,013 KGM |
| Numéro du tarif douanier | 85369010 |
| Pays d'origine | CN (Chine) |
Généralités
| Nombre de pôles | 1 |
|---|---|
| Nombre d'étages | 1 |
| Nombre de connexions | 2 |
| Section nominale | 6 mm² |
| Coloris | vert |
| Matériau isolant | PA |
| Classe d'inflammabilité selon UL 94 | V0 |
| Tension de choc assignée | 8 kV |
| Degré de pollution | 3 |
| Catégorie de surtension | III |
| Groupe d'isolant | I |
| Puissance dissipée maximale en condition nominale | 1,31 W |
| Courant de charge maximal | 57 A (pour section de conducteur 10 mm²) |
| Intensité nominale IN | 41 A |
| Tension nominale UN | 800 V |
| Paroi latérale ouverte | oui |
Dimensions
| Largeur | 8,2 mm |
|---|---|
| Largeur de flasque | 1,8 mm |
| Longueur | 42,5 mm |
| Hauteur NS 35/7,5 | 47 mm |
| Hauteur NS 35/15 | 54,5 mm |
| Hauteur NS 32 | 52 mm |
Caractéristiques de raccordement
| Type de raccordement | Raccordement vissé |
|---|---|
| Connexion selon la norme | CEI 60947-7-1 |
| Section de conducteur rigide min. | 0,2 mm² |
| Section de conducteur rigide max. | 10 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 8 |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 6 mm² |
| Section de conducteur souple AWG min. | 24 |
| Section de conducteur AWG souple max. | 10 |
| Section de conducteur souple avec embout sans cône d'entrée isolant max. | 0,25 mm² |
| 6 mm² | |
| Section de conducteur souple avec embout et cône d'entrée isolant min. | 0,25 mm² |
| Section de conducteur souple avec embout et cône d'entrée isolant max. | 6 mm² |
| Section avec peigne de liaison rigide max. | 4 mm² |
| Section avec peigne de liaison souple max. | 4 mm² |
| 2 conducteurs rigides de même section min. | 0,2 mm² |
| 2 conducteurs rigides de même section max. | 2,5 mm² |
| 2 conducteurs souples de même section min. | 0,2 mm² |
| 2 conducteurs souples de même section max. | 2,5 mm² |
| 2 conducteurs souples de même section avec TWIN-AEH et cône d'entrée isolant min. | 0,5 mm² |
| 2 conducteurs souples de même section avec TWIN-AEH et cône d'entrée isolant max. | 4 mm² |
| 2 conducteurs souples de même section avec AEH sans cône d'entrée isolant min. | 0,25 mm² |
| 2 conducteurs souples de même section avec AEH sans cône d'entrée isolant max. | 1,5 mm² |
| Connexion selon la norme | CEI/EN 60079-7 |
| Section de conducteur rigide min. | 0,2 mm² |
| Section de conducteur rigide max. | 10 mm² |
| Section du conducteur AWG min. | 26 |
| Section du conducteur AWG max. | 8 |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 6 mm² |
| Longueur à dénuder | 10 mm |
| Gabarit | A5 |
| Filetage vis | M4 |
| Couple de serrage min. | 1,5 Nm |
| Couple de serrage max. | 1,8 Nm |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027141120eCl@ss 4.127141120eCl@ss 5.027141120eCl@ss 5.127141120eCl@ss 6.027141100eCl@ss 7.027141120eCl@ss 8.027141120eCl@ss 9.027141120
