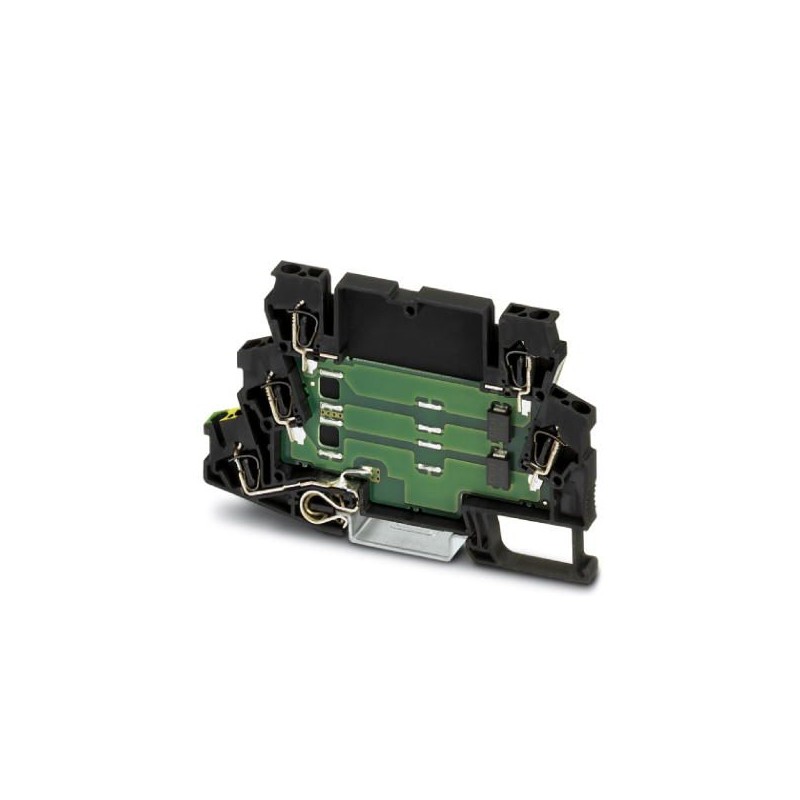

TT-ST-2/2-S-24DC 2920735 PHOENIX CONTACT Dispositivo de protec. contra sobretensiones
TT-ST-2/2-S-24DC
2920735
PHOENIX_CONTACT
Borne de resorte para carril con protección contra sobretensiones integrada, para el montaje sobre NS 35/7,5, tensión UN 24 V DC, anchura del borne: 6,2 mm, anchura de la tapa: 2,2 mm
Trabtech (TT)
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 2920735 |
|---|---|
| Unidad de embalaje | 10 pcs |
| Clave de venta | CL2223 - |
| Página del catálogo | Página 97 (C_6_2015) |
| EAN | 4046356168373 |
| Peso por unidad (sin incluir el embalaje) | 25,000 g |
| Número de tarifa arancelaria | 85363010 |
| País de origen | DE (Alemania) |
Generalidades
| Material carcasa | PA 6.6 |
|---|---|
| Clase de combustibilidad según UL 94 | V-0 |
| Color | negro |
| Normas para líneas de fuga y espacios de aire | EN 60664-1 |
| Tipo de montaje | Carril simétrico: 35 mm |
| Construcción | Borne de dos pisos |
| Número de polos | 2 |
| Dirección de actuación | Line-Earth Ground |
Circuito de protección
| Clase de ensayo IEC | C1 |
|---|---|
| C3 | |
| Clase de exigencias VDE | C1 |
| C3 | |
| Tensión nominal UN | 24 V DC |
| Tensión constante máxima UC | 30 V DC |
| 21 V AC | |
| Corriente asignada | 10 A (50 °C) |
| Corriente activa de servicio ICa UC | ≤ 5 µA (DC) |
| ≤ 20 µA (60 Hz) | |
| Corriente de conductor de protección IPE | ≤ 10 µA (DC) |
| ≤ 40 µA (60 Hz) | |
| Corriente transitoria nominal In(8/20) µs (conductor-tierra) | 310 A (por pista) |
| Corriente transitoria total Itotal(8/20) µs | 620 A |
| Corriente de impulso nominal Ian (10/1000) µs (conductor-tierra) | 62 A (por pista) |
| Limitación de la tensión de salida para 1 kV/µs, (conductor-tierra) spike | ≤ 45 V |
| Limitación de la tensión de salida para 1 kV/µs, (conductor-tierra) estática | ≤ 45 V |
| Tensión residual para In(conductor-tierra) | ≤ 48 V |
| Tensión residual para Ian (10/1000) µs (conductor-tierra) | ≤ 48 V |
| Nivel de protección Up(conductor-tierra) | ≤ 45 V (C1 - 250 A) |
| Tiempo de reacción tA (conductor-tierra) | ≤ 1 ns |
| Atenuación de inserción aE, asim. | típ. 0,3 dB (≤ 1 MHz / 50 Ω) |
| típ. 0,1 dB (≤ 150 kHz / 150 Ω) | |
| Frecuencia límite fg (3dB), asim. (GND) en el sistema de 50 ohmios | típ. 3 MHz |
| Frecuencia límite fg (3dB), asim. (GND) en el sistema de 150 ohmios | típ. 500 kHz |
| Capacidad (conductor-tierra) | ≤ 2 nF |
| Mensaje Protección contra sobretensiones defectuosa | ninguna |
| Fusible previo máximo requerido | 10 A (T) |
| A prueba de sobrecorrientes momentáneas (puesta a tierra por conductor) | C1 - 500 V / 250 A |
| C3 - 25 A | |
| A prueba de corrientes alternas (puesta a tierra por conductor) | 2 A (5x 1 s) |
Datos de conexión
| Tipo de conexión | Conexión por resorte |
|---|---|
| Tipo de conexión IN | Por resorte |
| Tipo de conexión OUT | Por resorte |
| Longitud a desaislar | 8 mm |
| Sección de conductor flexible | 0,5 mm² ... 2,5 mm² |
| Sección de conductor rígido | 0,5 mm² ... 4 mm² |
| Sección de conductor AWG | 24 ... 12 |
Normas y especificaciones
| Normas/especificaciones | IEC 61643-21 |
|---|---|
| EN 61643-21 | |
| Normas/disposiciones | IEC 61643-21/A1 2008 |
| EN 61643-21/A1 2009 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130807eCl@ss 8.027130807eCl@ss 9.027130807
