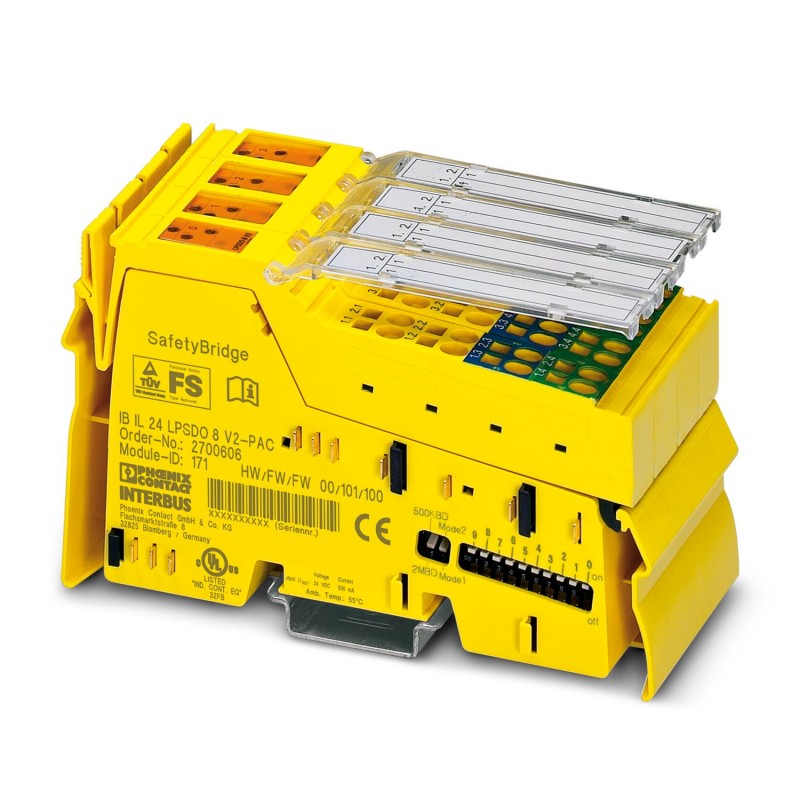

IB IL 24 LPSDO 8 V2-PAC 2700606 PHOENIX CONTACT Módulo de salida digital orientado a la seguridad, grado de ..
IB IL 24 LPSDO 8 V2-PAC
2700606
PHOENIX_CONTACT
Módulo de salida digital orientado a la seguridad, grado de protección IP20, para el sistema SafetyBridge. El módulo dispone de 4 salidas digitales seguras con una ocupación de dos canales o de 8 salidas digitales seguras con una ocupación de un canal
Controladores industriales (PLC) > Módulo de entrada/salida digital de periférico descentralizado de bus de campo
Seguridad y comunicaciones
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Comprados juntos habitualmente
▲Más vendidos
▲Más Información
▲Datos técnicos
Dimensiones
| Esquema de dimensiones |  |
| Anchura | 48,8 mm |
| Altura | 119,8 mm |
| Profundidad | 71,5 mm |
| Observación acerca de indicaciones de medida | Dimensiones de la carcasa |
Notas
| Nota sobre el uso | |
| Nota sobre la aplicación | Solo para el uso industrial |
Interfaces
| Bus local Inline | |
| Número de canales | 2 |
| Tipo de conexión | Maniobra de datos Inline |
| Velocidad de transmisión | 500 kBit/s / 2 MBit/s (conmutable) |
Propiedades de sistema
| Propiedades SafetyBridge | |
| Interconexión con módulos I/O | máx. 5 (Módulos de entrada/salida digital seguros) |
| Memoria lógica | 24 kbyte(s) |
| Módulo | |
| Código de ID (dec.) | 171 |
| Código de ID (hex.) | AB |
| Código de longitud (hex.) | 18 |
| Código de longitud (dec.) | 24 |
| Canal de datos de proceso | 48 Byte |
| Área de direcciones de entrada | 48 Byte ((Modo operativo: SafetyBridge 24 palabras)) |
| Espacio de direcciones de salida | 48 Byte ((Modo operativo: SafetyBridge 24 palabras)) |
| Longitud de registro | 48 Byte |
| Demanda de datos de parámetros | 1 Byte ((Modo operativo: SafetyBridge 24 palabras)) |
| Necesidad de datos de configuración | 5 Byte ((Modo operativo: SafetyBridge 24 palabras)) |
Datos de salida
| Digital: | |
| Denominación Salida | Salidas digitales |
| Tipo de conexión | Conexión por resorte |
| Tecnología de conexión | 2, 3, 4 conductores |
| Número de salidas | 4 (Con asignación de 2 canales) |
| 8 (Con asignación de 1 canal) | |
| 8 | |
| Circuito de protección | Protección contra sobrecarga, protección contra cortocircuito de las salidas |
| Tensión de salida | 24 V DC (US- 1 V) |
| Corriente de salida | máx. 6 A (Corriente suma de todas las salidas, , -25 °C ... 50 °C) |
| máx. 4 A (Corriente suma de todas las salidas, >50 °C ... 55 °C) | |
| Corriente de salida máxima por grupo | 3 A |
| Corriente de salida máxima por canal | 2 A |
| Tensión nominal de salida | 24 V DC |
| Carga nominal inductiva | ver datos técnicos de seguridad |
| Carga nominal de lámparas | ver datos técnicos de seguridad |
| Carga nominal resistiva | ver datos técnicos de seguridad |
| Comportamiento en caso de sobrecarga inductiva | La salida puede quedar destruida |
Propiedades del artículo
| Tipo de producto | Componente de E/S |
| Familia de productos | Inline |
| Aplicación | Seguridad funcional |
| Tecnología SafetyBridge | |
| Construcción | modular |
| Mensajes de diagnóstico | Cortocircuito o sobrecarga de las salidas digitales Mensaje de error en el código de diagnóstico (bus) e indicación por el LED del módulo |
| Estado de mantenimiento de datos | |
| Revisión de artículo | 07 |
Propiedades eléctricas
| Potencia disipada máxima con condición nominal | 144 W |
| Medio de transmisión | Cobre |
| Potenciales: Suministro de la lógica (UL) | |
| Tensión de alimentación | 7,5 V DC (ver datos técnicos de seguridad) |
| Absorción de corriente | máx. 230 mA (ver datos técnicos de seguridad) |
| Potenciales: Alimentación del circuito principal (UM) | |
| Tensión de alimentación | 24 V DC (ver datos técnicos de seguridad) |
| Tensión de alimentación | 19,2 V DC ... 30 V DC (incl. todas las tolerancias, incl. ondulación) |
| Absorción de corriente | máx. 6,03 A |
| típ. 30 mA (todas las salidas activadas; más la corriente de los actuadores) | |
| Potenciales: Alimentación del circuito de segmento (US) | |
| Tensión de alimentación | 24 V (ver datos técnicos de seguridad) |
| Alimentación: Electrónica del módulo | |
| Tensión de alimentación | 24 V DC (a través de maniobra de potencial) |
| Tensión de alimentación | 19,2 V DC ... 30 V DC |
| Separación galvánica/aislamiento de los márgenes de tensión | |
| Tensión de prueba: Alimentación de 5 V del bus remoto de entrada / alimentación de 7,5 V (lógica de bus) | 500 V AC, 50 Hz, 1 min. |
| Tensión de prueba: Alimentación de 5 V del bus remoto de salida / alimentación de 7,5 V (lógica de bus) | 500 V AC, 50 Hz, 1 min. |
| Tensión de prueba: Alimentación de 7,5 V (lógica de bus) / alimentación de 24 V (periferia) | 500 V AC, 50 Hz, 1 min. |
| Tensión de prueba: Alimentación de 24 V (periferia) / tierra funcional | 500 V AC, 50 Hz, 1 min. |
Datos de conexión
| Tecnología de conexión | |
| Denominación Conexión | Conectores Inline |
| enchufable | sí |
| Conexión de conductores | |
| Tipo de conexión | Conexión por resorte |
| Sección de conductor rígido | 0,2 mm² ... 1,5 mm² |
| Sección de conductor flexible | 0,2 mm² ... 1,5 mm² |
| Sección de conductor AWG | 24 ... 16 |
| Conectores Inline | |
| Tipo de conexión | Conexión por resorte |
| Sección de conductor rígido | 0,2 mm² ... 1,5 mm² |
| Sección de conductor flexible | 0,2 mm² ... 1,5 mm² |
| Sección de conductor AWG | 24 ... 16 |
Condiciones medioambientales y de vida útil
| Condiciones ambientales | |
| Temperatura ambiente (servicio) | -25 °C ... 55 °C |
| Índice de protección | IP20 |
| Presión de aire (servicio) | 80 kPa ... 108 kPa (hasta 2000 m por encima de NN) |
| Presión de aire (almacenamiento / transporte) | 66 kPa ... 108 kPa (hasta 3500 m por encima de NN) |
| Temperatura ambiente (almacenamiento / transporte) | -25 °C ... 70 °C |
| Humedad de aire admisible (servicio) | 10 % ... 85 % (Tome las medidas adecuadas contra un aumento de la humedad dentro del margen de temperatura permitido.) |
| Humedad de aire admisible (almacenamiento / transporte) | 10 % ... 85 % (Tome las medidas adecuadas contra un aumento de la humedad dentro del margen de temperatura permitido.) |
Normas y especificaciones
| Clase de protección | III (IEC 61140, EN 61140, VDE 0140-1) |
Montaje
| Tipo de montaje | Montaje sobre carril DIN |
| Característica | Valor |
|---|---|
| Tensión de alimentación CC (EF007534) | 19.2 V |
| Tipo de tensión de alimentación (EF002991) | CC |
| Número de entradas digitales (EF001992) | 0 |
| Número de salidas digitales (EF001993) | 4 |
| Entradas digitales configurables (EF008516) | No |
| Salidas digitales configurables (EF008520) | No |
| Tipo de corriente (entrada) (EF003033) | CC |
| Tipo de salida digital (EF003601) | Otros |
| Corriente de salida (EF003202) | 2 A |
| Tensión de salida permitida (EF007553) | 24 V |
| Protección contra cortocircuitos, salidas disponibles (EF003203) | Sí |
| Número de interfaces HW Ethernet industrial (EF003020) | 0 |
| Número de interfaces PROFINET (EF006932) | 0 |
| Número de interfaces HW RS232 (EF003021) | 0 |
| Número de interfaces HW RS422 (EF003022) | 0 |
| Número de interfaces HW RS485 (EF003023) | 0 |
| Número de interfaces HW en serie TTY (EF003024) | 0 |
| Número de interfaces HW en paralelo (EF003026) | 0 |
| Número de interfaces HW sin cables (EF006933) | 0 |
| Número de interfaces HW USB (EF003025) | 0 |
| Número de interfaces HW Otras (EF003027) | 2 |
| Con interfaz óptica (EF003028) | No |
| Soporta el protocolo EtherCAT (EF017564) | No |
| Soporta el protocolo TCP/IP (EF003050) | No |
| Soporta el protocolo PROFIBUS (EF003052) | No |
| Soporta el protocolo CAN (EF003053) | No |
| Soporta el protocolo INTERBUS (EF003054) | Sí |
| Soporta el protocolo ASI (EF003051) | No |
| Soporta protocolo KNX (EF003055) | No |
| Soporta el protocolo Modbus (EF003057) | No |
| Soporta el protocolo de autopista de datos (EF003058) | No |
| Soporta el protocolo DeviceNet (EF003059) | No |
| Soporta el protocolo SUCONET (EF003060) | No |
| Soporta el protocolo LON (EF003017) | No |
| Soporta el protocolo PROFINET IO (EF007525) | No |
| Soporta el protocolo PROFINET CBA (EF007524) | No |
| Soporta el protocolo SERCOS (EF006657) | No |
| Soporta el protocolo Foundation Fieldbus (EF007522) | No |
| Soporta el protocolo Ethernet/IP (EF007521) | No |
| Soporta el protocolo AS-Interface Safety at Work (EF007519) | No |
| Soporta el protocolo DeviceNet Safety (EF007520) | No |
| Soporta el protocolo de seguridad INTERBUS (EF006662) | No |
| Soporta el protocolo PROFIsafe (EF007526) | No |
| Soporta el protocolo SafetyBUS p (EF007527) | No |
| Soporta el protocolo para otros sistemas bus (EF003062) | No |
| Estándar inalámbrico Bluetooth (EF007178) | No |
| Estándar de radio WLAN 802.11 (EF007179) | No |
| Estándar de radio GPRS (EF008523) | No |
| Estándar de radio GSM (EF008524) | No |
| Estándar de radio UMTS (EF008525) | No |
| Maestro de enlace E/S (EF007298) | No |
| Componente del sistema (EF004118) | Sí |
| Grado de protección (IP) (EF005474) | IP20 |
| Tiempo de retardo con cambio de señal (EF002382) | 0 ms |
| Conexión de bus de campo posible a través de un acoplador de bus separado (EF004002) | Sí |
| Montaje en carril posible (EF003972) | Sí |
| Montaje en pared/directo posible (EF007020) | No |
| Instalación frontal posible (EF007016) | No |
| Montaje en rack posible (EF007018) | No |
| Apto para funciones de seguridad (EF001597) | Sí |
| Equipos asociados (Ex ia) (EF004141) | No |
| Equipos asociados (Ex ib) (EF004142) | No |
| Categoría de protección contra explosiones para gas (EF003997) | Ninguno |
| Categoría de protección contra explosiones para polvo (EF003998) | Ninguno |
| Anchura (EF000008) | 48.6 mm |
| Altura (EF000040) | 120.11 mm |
| Profundidad (EF000049) | 71.44 mm |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX AUTOMATIZACION ES.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2700606-IB IL 24 LPSDO 8 V2-PAC | 112 Kbytes |
|
