PHOENIX_CONTACTSicurezza e comunicazioniIB IL 24 LPSDO 8 V2-PAC 2700606 PHOENIX CONTACT Modulo di sicurezza

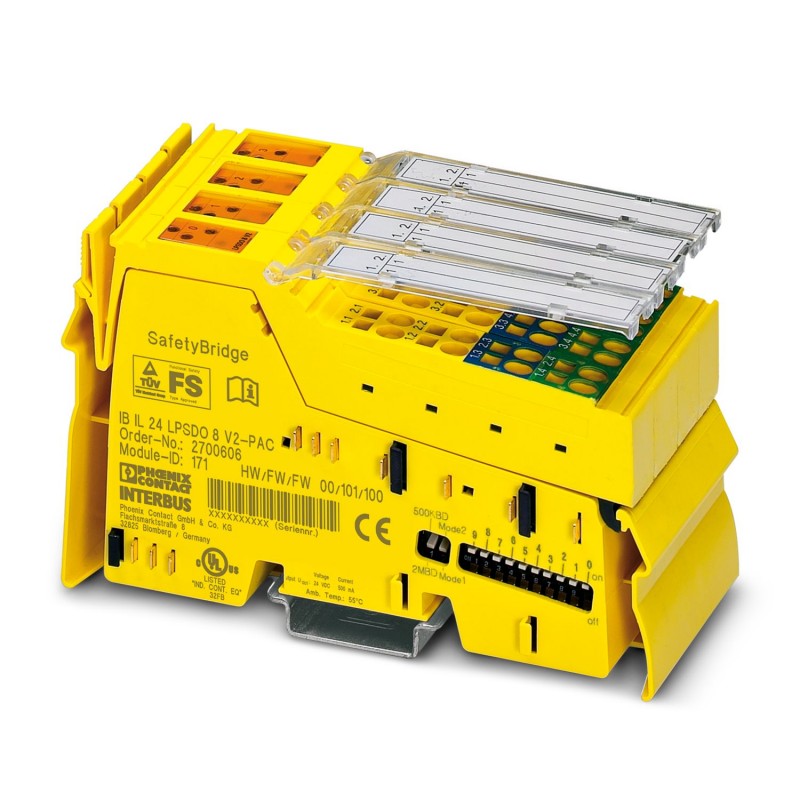

PHOENIX_CONTACT IB IL 24 LPSDO 8 V2-PAC 2700606 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

IB IL 24 LPSDO 8 V2-PAC 2700606 PHOENIX CONTACT Modulo di sicurezza

Riferimento: IB IL 24 LPSDO 8 V2-PAC

Codice: 2700606

Produttore: PHOENIX_CONTACT

Descrizione:

Modulo di sicurezza
Modulo di uscita digitale orientato alla sicurezza, grado di protezione IP20, per il sistema SafetyBridge. Il modulo dispone di 4 uscite digitali sicure con occupazione a due canali o 8 uscite digitali sicure con occupazione a canale singolo

Categorie:

  • sistemi di controllo industriali (PLC) > bus di campo, periferica remota – modulo I/O digitale
  • PHOENIX_CONTACT > Sicurezza e comunicazioni

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

  • Dettagli
  • ETIM
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 632,18 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 2-3 settimane.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

DETTAGLI

Dati commerciali

Codice per l'ordinazione2700606
Pezzi/conf.1 PZ
Sales keyDNA411 -
Pagina catalogoPagina 296 (C_6_2017)
GTIN4046356585859
Peso per pezzo (confezione esclusa)353,100 g
Numero tariffa doganale85389091
Paese di origineDE (Germania)

Nota

Limitazione dell'usoEMC: prodotto in classe A, vedere la dichiarazione del produttore nell'area download

Dimensioni

Larghezza48,8 mm
Altezza119,8 mm
Profondità71,5 mm
Nota sulle dimensioniDimensioni

Condizioni ambientali

Temperatura ambiente (esercizio)-25 °C ... 55 °C
Temperatura ambiente (trasporto e stoccaggio)-25 °C ... 70 °C
Umidità dell'aria consentita (esercizio)10 % ... 85 % (Nel range di temperature ammesse adottate le dovute misure contro l'elevato tasso di umidità dell'aria dell'aria.)
Temperatura ambiente consentita (stoccaggio/trasporto)10 % ... 85 % (Nel range di temperature ammesse adottate le dovute misure contro l'elevato tasso di umidità dell'aria dell'aria.)
Pressione aria (funzionamento)80 kPa ... 108 kPa (fino a 2000 m s.l.m.)
Pressione aria (trasporto e stoccaggio)66 kPa ... 108 kPa (fino a 3500 m s.l.m.)
Grado di protezioneIP20

Interfacce

Denominazionebus locale Inline
Numero di canali2
CollegamentoRipartitore dati Inline
Velocità di trasmissione500 kBit/s / 2 MBit/s (commutabile)

Uscite digitali

Denominazione uscitaUscite digitali
CollegamentoConnessione a molla
Tecnica di connessione2, 3, 4 conduttori
Numero uscite4 (con struttura a due canali)
8
Nome protezioneProtezione contro il sovraccarico, protezione delle uscite contro il cortocircuito
Tensione d'uscita24 V DC (US- 1 V)
Tensione di uscita nominale24 V DC
Corrente d'uscitamax. 6 A (Corrente cumulativa di tutte le uscite, -25°C ... 50°C)
max. 4 A (Corrente cumulativa di tutte le uscite, >50°C ... 55°C)
Corrente massima d'uscita per canale2 A
Corrente di uscita massima per gruppo3 A
Carico nominale induttivovedere dati tecnici di sicurezza
Carico nominale lampadevedere dati tecnici di sicurezza
Carico nominale ohmicovedere dati tecnici di sicurezza

Alimentazione dell'elettronica

Tensione di alimentazione24 V DC (tramite ripartitore di potenziale)
Range tensione di alimentazione19,2 V DC ... 30 V DC

Generalità

Tipo di montaggioGuida di supporto
Peso netto353,1 g
Nota per i dati sul pesocon connettori
Messaggi di diagnosticaCortocircuito / Sovraccarico delle uscite digitali Segnalazione di errore nel codice diagnostica (bus) e segnalazione sul modulo tramite LED

Potenziali Inline

DenominazioneAlimentazione della logica (UL)
Tensione di alimentazione7,5 V DC (vedere dati tecnici di sicurezza)
Corrente assorbitamax. 230 mA (vedere dati tecnici di sicurezza)
DenominazioneAlimentazione del circuito principale (UM)
Tensione di alimentazione24 V DC (vedere dati tecnici di sicurezza)
Range tensione di alimentazione19,2 V DC ... 30 V DC (comprese tutte le tolleranze, ripple incluso)
Corrente assorbitatip. 30 mA (Tutte le uscite impostate; più corrente degli attuatori)
max. 6,03 A
DenominazioneAlimentazione del circuito di segmento (US)
Tensione di alimentazione24 V (vedere dati tecnici di sicurezza)

Caratteristiche SafetyBridge

Collegamento ai moduli I/Omax. 5 (moduli di ingresso/uscita digitali sicuri)
Memoria logica24 kByte

Dati tecnici di sicurezza

DenominazioneIEC 61508 - High-Demand
Safety Integrity Level (SIL)max. 3 (a due canali; dipendente da parametrizzazione e circuito)
DenominazioneIEC 61508 - Low-Demand
Safety Integrity Level (SIL)max. 3 (a due canali; dipendente da parametrizzazione e circuito)
DenominazioneEN ISO 13849
Performance Level (PL)max. e (a due canali; dipendente da parametrizzazione e circuito)
Categoriamax. 4 (a due canali; dipendente da parametrizzazione e circuito)
DenominazioneEN 62061
Safety Integrity Level Claim Limit (SIL CL)max. 3 (a due canali; dipendente da parametrizzazione e circuito)

Normative e prescrizioni

Classe di protezioneIII, IEC 61140, EN 61140, VDE 0140-1

Environmental Product Compliance

REACh SVHCLead 7439-92-1
China RoHSPeriodo per utilizzo conforme: illimitato = EFUP-e
Nessuna sostanza pericolosa sopra i valori di soglia

Classifiche

ETIM for 2700606 Controllori logici programmabili (PLC) (EC001599)

Nome caratteristicatensione di alimentazione DC (EF007534)
Valore caratteristica19.2 V
Nome caratteristicatipo di tensione di alimentazione (EF002991)
Valore caratteristicaDC
Nome caratteristicanumero di ingressi digitali (EF001992)
Valore caratteristica0
Nome caratteristicanumero di uscite digitali (EF001993)
Valore caratteristica4
Nome caratteristicaingressi digitali configurabili (EF008516)
Valore caratteristicaNo
Nome caratteristicauscite digitali configurabili (EF008520)
Valore caratteristicaNo
Nome caratteristicatipo di tensione d'ingresso (EF003033)
Valore caratteristicaDC
Nome caratteristicatipo di uscita digitale (EF003601)
Valore caratteristicaaltro
Nome caratteristicacorrente d'uscita (EF003202)
Valore caratteristica2 A
Nome caratteristicatensione ammessa nell'uscita (EF007553)
Valore caratteristica24 V
Nome caratteristicaprotezione da corto circuito, uscite presenti (EF003203)
Valore caratteristicaSì
Nome caratteristicanumero di interfacce HW Industrial Ethernet (EF003020)
Valore caratteristica0
Nome caratteristicanumero di interfacce PROFINET (EF006932)
Valore caratteristica0
Nome caratteristicanumero di interfacce HW seriali RS232 (EF003021)
Valore caratteristica0
Nome caratteristicanumero di interfacce HW seriali RS422 (EF003022)
Valore caratteristica0
Nome caratteristicanumero di interfacce HW seriali RS485 (EF003023)
Valore caratteristica0
Nome caratteristicanumero di interfacce HW seriali TTY (EF003024)
Valore caratteristica0
Nome caratteristicanumero di interfacce HW parallele (EF003026)
Valore caratteristica0
Nome caratteristicanumero di interfacce HW wireless (EF006933)
Valore caratteristica0
Nome caratteristicanumero di interfacce HW USB (EF003025)
Valore caratteristica0
Nome caratteristicanumero di interfacce HW altre (EF003027)
Valore caratteristica2
Nome caratteristicacon interfaccia ottica (EF003028)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per EtherCAT (EF017564)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per TCP/IP (EF003050)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per PROFIBUS (EF003052)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per CAN (EF003053)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per INTERBUS (EF003054)
Valore caratteristicaSì
Nome caratteristicasupporta il protocollo per ASI (EF003051)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per EIB (EF003055)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo pour Modbus (EF003057)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per Data-Highway (EF003058)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per DeviceNet (EF003059)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per SUCONET (EF003060)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per LON (EF003017)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per PROFINET IO (EF007525)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per PROFINET CBA (EF007524)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per SERCOS (EF006657)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per Foundation Fieldbus (EF007522)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per EtherNet/IP (EF007521)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per AS-Interface Safety at Work (EF007519)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per DeviceNet Safety (EF007520)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per INTERBUS-Safety (EF006662)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per PROFIsafe (EF007526)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per SafetyBUS p (EF007527)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per altri sistemi bus (EF003062)
Valore caratteristicaNo
Nome caratteristicastandard radio Bluetooth (EF007178)
Valore caratteristicaNo
Nome caratteristicastandard radio WLAN 802.11 (EF007179)
Valore caratteristicaNo
Nome caratteristicastandard radio GPRS (EF008523)
Valore caratteristicaNo
Nome caratteristicastandard radio GSM (EF008524)
Valore caratteristicaNo
Nome caratteristicastandard radio UMTS (EF008525)
Valore caratteristicaNo
Nome caratteristicalink IO master (EF007298)
Valore caratteristicaNo
Nome caratteristicacomponenti del sistema (EF004118)
Valore caratteristicaSì
Nome caratteristicagrado di protezione (IP) (EF005474)
Valore caratteristicaIP20
Nome caratteristicatempo di ritardo al cambio di segnale (EF002382)
Valore caratteristica0 ms
Nome caratteristicacollegamento bus di campo tramite accoppiatore separato possibile (EF004002)
Valore caratteristicaSì
Nome caratteristicamontaggio su guida portante possibile (EF003972)
Valore caratteristicaSì
Nome caratteristicamontaggio a parete/diretto possibile (EF007020)
Valore caratteristicaNo
Nome caratteristicamontaggio frontale possibile (EF007016)
Valore caratteristicaNo
Nome caratteristicamontaggio su rack possibile (EF007018)
Valore caratteristicaNo
Nome caratteristicaadatto per funzioni di sicurezza (EF001597)
Valore caratteristicaSì
Nome caratteristicarisorsa corrispondente (Ex ia) (EF004141)
Valore caratteristicaNo
Nome caratteristicarisorsa corrispondente (Ex ib) (EF004142)
Valore caratteristicaNo
Nome caratteristicacategoria di protezione antideflagrante per gas (EF003997)
Valore caratteristicasenza
Nome caratteristicacategoria di protezione antideflagrante per polvere (EF003998)
Valore caratteristicasenza
Nome caratteristicalarghezza (EF000008)
Valore caratteristica48.6 mm
Nome caratteristicaaltezza (EF000040)
Valore caratteristica120.11 mm
Nome caratteristicaprofondità (EF000049)
Valore caratteristica71.44 mm

DATASHEET - PDF

Titolo
Dimensione
Tipo
PHOENIX CONTACT-2700606-IB IL 24 LPSDO 8 V2-PAC
112 Kbytes
PDF CATALOGHI PHOENIX AUTOMAZIONE IT
35 Mbytes
