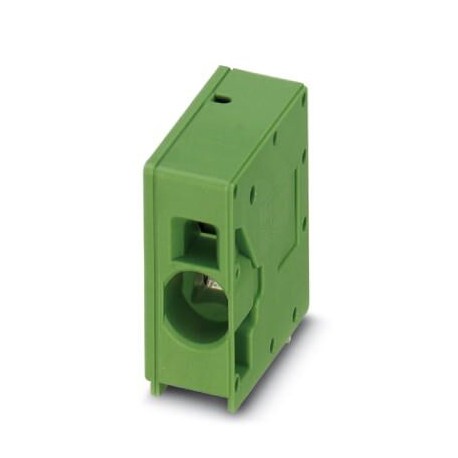

SPT 16/ 1-H-10,0 RD 1822309 PHOENIX CONTACT Borne para placa de circuito impreso, corriente nominal: 76 A, t..
SPT 16/ 1-H-10,0 RD
1822309
PHOENIX_CONTACT
250
Borne para placa de circuito impreso, corriente nominal: 76 A, tensión nominal: 1000 V, paso: 10 mm, número de polos: 1, tipo de conexión: Conexión por resorte push-in, montaje: Soldadura por ola, dirección de conexión conductor/placa de circuito impreso: 0 °, color: rojo
Conectores PCB
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲Borne para placa de circuito impreso, corriente nominal: 76 A, tensión nominal: 1000 V, paso: 10 mm, número de polos: 1, tipo de conexión: Conexión por resorte push-in, montaje: Soldadura por ola, dirección de conexión conductor/placa de circuito impreso: 0 °, color: rojo
Datos mercantiles
| Clave de pedido | 1822309 |
|---|---|
| Unidad de embalaje | 250 pcs |
| Clave de venta | AABEAA - |
| Cantidad de pedido mínima | 250 pcs |
| EAN | 4046356909501 |
| Peso por unidad (sin incluir el embalaje) | 9,538 g |
| Número de tarifa arancelaria | 85369010 |
| País de origen | BG (Bulgaria) |
Dimensiones
| Longitud [ l ] | 29 mm |
|---|---|
| Paso | 10 mm |
| Anchura [ w ] | 11,8 mm |
| Altura de construcción | 30 mm |
| Altura [ h ] | 34 mm |
| Longitud del pin [P] | 4 mm |
| Separación entre vástagos | 15 mm |
| Diámetro orificio | 1,7 mm |
Generalidades
| Familia de artículos | SPT 16/..-H |
|---|---|
| Tensión transitoria de dimensionamiento (III/3) | 8 kV |
| Tensión transitoria de dimensionamiento (III/2) | 8 kV |
| Tensión transitoria de dimensionamiento (II/2) | 6 kV |
| Tensión de dimensionamiento (III/3) | 1000 V |
| Tensión de dimensionamiento (III/2) | 1000 V |
| Tensión de dimensionamiento (II/2) | 1000 V |
| Conexión según norma | EN-VDE |
| Corriente nominal IN | 76 A |
| Sección nominal | 16 mm² |
| Superficie pin de soldadura | |
| Longitud a desaislar | 18 mm |
| Número de polos | 1 |
Datos de conexión
| Sección de conductor AWG mín. | 20 |
|---|---|
| Sección de conductor AWG máx. | 4 |
| 2 conductores con la misma sección, flexibles con TWIN-AEH, con manguito de plástico mín. | 0,75 mm² |
| 2 conductores con la misma sección, flexibles con TWIN-AEH con manguito de plástico máx. | 4 mm² |
Normas y especificaciones
| Conexión según norma | EN-VDE |
|---|
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
eCl@ss
| eCl@ss 5.1 | 27261100 |
|---|---|
| eCl@ss 6.0 | 27261100 |
| eCl@ss 7.0 | 27440401 |
| eCl@ss 8.0 | 27440401 |
| eCl@ss 9.0 | 27440401 |
ETIM
| ETIM 4.0 | EC002643 |
|---|---|
| ETIM 5.0 | EC002643 |
| ETIM 6.0 | EC002643 |
| ETIM 7.0 | EC002643 |
UNSPSC
| UNSPSC 13.2 | 39121432 |
|---|
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO BORNAS Y CONECTORES PARA PLACA DE CIRCUITO IMPRESO PHOENIX ES.pdf | 24 Mbytes |
|
