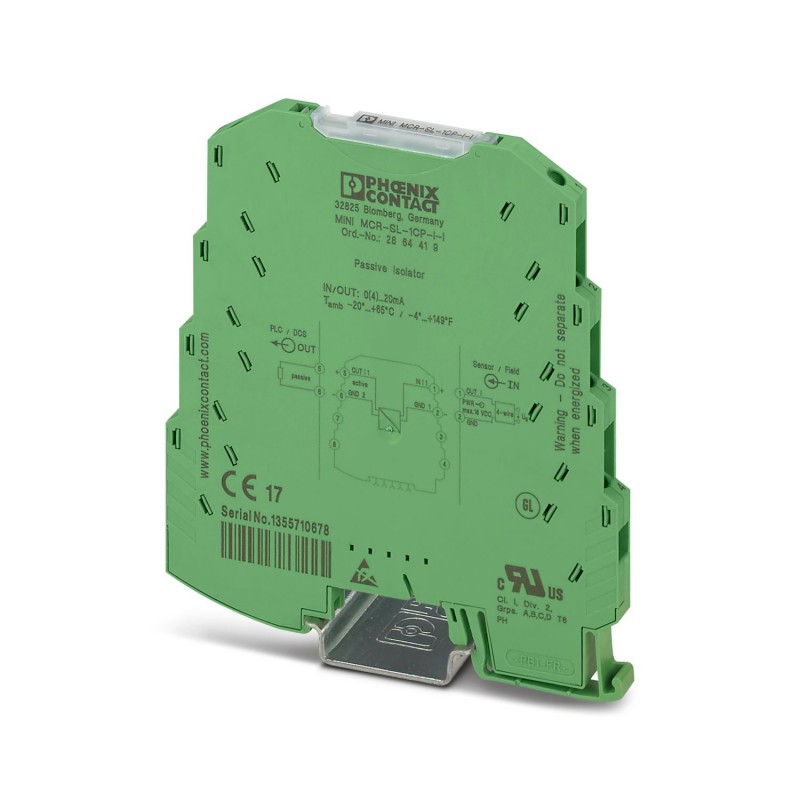

MINI MCR-SL-1CP-I-I 2864419 PHOENIX CONTACT Separador pasivo MCR, de un canal, para la separación galvánica ..
MINI MCR-SL-1CP-I-I
2864419
PHOENIX_CONTACT
Separador pasivo MCR, de un canal, para la separación galvánica de señales de corriente sin tensión de alimentación, con conexión por tornillo
Sensores > Amplificador de aislamiento
Interface
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲Datos técnicos
Propiedades del artículo
| Tipo de producto | Separador pasivo |
| Familia de productos | MINI Analog |
| Número de canales | 1 |
| Estado de mantenimiento de datos | |
| Revisión de artículo | 08 |
| Propiedades de aislamiento | |
| Categoría de sobretensión | II |
| Grado de polución | 2 |
Propiedades eléctricas
| Separación galvánica | Separación de 2 vías |
| Separación galvánica entre la entrada y la salida | sí |
| Frecuencia límite (3 dB) | 75 Hz |
| Error de punto frío | ≤ |
| Error de punto frío típico | ≤ |
| Potencia disipada máxima con condición nominal | 34 mW |
| Comportamiento de transmisión de señales | In = Out |
| Respuesta gradual (10-90%) | 5 ms (con una carga de 600 Ω) |
| Coeficiente de temperatura máximo | ≤ 0,002 %/K (del valor medido / carga de 100 ohmios) |
| Coeficiente de temperatura típico | < 0,002 %/K (del valor medido / carga de 100 ohmios) |
| Error de transmisión máximo | ≤ 0,1 % (del valor final) |
| Error adicional, en función de la carga | < 0,03 % (del valor medido / carga de 100 ohmios) |
| Separación galvánica Entrada/salida | |
| Tensión de aislamiento de dimensionamiento | 50 V AC/DC |
| Tensión de prueba | 1,5 kV AC (50 Hz, 60 s) |
| Aislamiento | Aislamiento básico según IEC/EN 61010 |
| Alimentación | |
| Tensión de alimentación | alimentada por bucle, no es necesaria ninguna alimentación externa |
| Consumo de potencia | 34 mW |
Datos de entrada
| Señal: Corriente | |
| Número de entradas | 1 |
| Configurable/Programable | no |
| Señal de entrada Tensión máxima | 18 V |
| Señal de entrada Corriente | 0 mA ... 20 mA |
| 4 mA ... 20 mA | |
| Señal de entrada Corriente máxima | 40 mA |
| Corriente de reacción | aprox. 190 µA |
| Limitación de la tensión de entrada | < 2 V (20 mA) |
| Tensión de fuga | 1,9 V (I = 20 mA) |
Datos de salida
| Señal: Corriente | |
| Número de salidas | 1 |
| Configurable/Programable | no |
| Señal de salida corriente | 0 mA ... 20 mA |
| 4 mA ... 20 mA | |
| Carga/Carga de salida Salida de corriente | < 600 Ω (Con I = señal de salida de 20 mA) |
| Ripple | < 10 mVef.(en 600 Ω) |
Datos de conexión
| Tipo de conexión | Conexión por tornillo |
| Longitud a desaislar | 12 mm |
| Rosca de tornillo | M3 |
| Sección de conductor rígido | 0,2 mm² ... 2,5 mm² |
| Sección de conductor flexible | 0,2 mm² ... 2,5 mm² |
| Sección de conductor AWG | 26 ... 12 |
Dimensiones
| Esquema de dimensiones |  |
| Anchura | 6,2 mm |
| Altura | 93,1 mm |
| Profundidad | 101,2 mm |
Datos del material
| Color | verde (RAL 6021) |
| Material carcasa | PBT |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22 | HL 1 - HL 2 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23 | HL 1 - HL 2 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24 | HL 1 - HL 2 |
Condiciones medioambientales y de vida útil
| Condiciones ambientales | |
| Índice de protección | IP20 |
| Temperatura ambiente (servicio) | -20 °C ... 65 °C |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C |
| Altitud | ≤ 2000 m |
| Humedad de aire admisible (servicio) | 5 % ... 95 % (sin condensación) |
Homologaciones
| CE | |
| Certificado | Conformidad CE |
| UKCA | |
| Certificado | De conformidad con UKCA |
| UL, EE. UU. / Canadá | |
| Marcado | UL 508 Recognized |
| Class I, Div. 2, Groups A, B, C, D | |
| Homologación para la construcción naval | |
| Certificado | DNV GL TAA00000BW |
| Datos DNV GL | |
| Temperature | B |
| Humidity | B |
| Vibración | B |
| EMC | B |
| Enclosure | A |
Datos CEM
| Compatibilidad electromagnética | Conformidad con la directiva CEM |
| Resistencia a interferencias | EN 61000-6-2 |
| Observación | Durante las interferencias pueden producirse ligeras desviaciones. |
| Emisión de interferencias | EN 61000-6-4 |
| Descarga de electricidad estática | |
| Normas/especificaciones | EN 61000-4-2 |
| Descarga de electricidad estática | |
| Observación | Criterio B |
| Campo electromagnético AF | |
| Denominación | Campo electromagnético HF |
| Normas/especificaciones | EN 61000-4-3 |
| Criterio de evaluación | A |
| Transitorios rápidos (Burst) | |
| Denominación | Averías transitorias rápidas (ráfaga) |
| Normas/especificaciones | EN 61000-4-4 |
| Criterio de evaluación | B |
| Sobrecorriente momentánea (surge) | |
| Normas/especificaciones | EN 61000-4-5 |
| Sobrecorriente momentánea (surge) | |
| Observación | Criterio B |
| Perturbaciones conducidas | |
| Denominación | Magnitudes perturbadoras conducidas |
| Normas/especificaciones | EN 61000-4-6 |
| Criterio de evaluación | A |
Normas y especificaciones
| Separación galvánica | Separación de 2 vías |
Montaje
| Tipo de montaje | Montaje sobre carril DIN |
| Indicaciones de montaje | Para puentear la tensión de alimentación puede utilizarse el conector de bus para carril, el cual puede encajarse en un carril DIN de 35 mm según EN 60715. |
| Posición para el montaje | discrecional |
| Característica | Valor |
|---|---|
| Número de rangos de entrada -60 mV ... +60 mV (EF006927) | 0 |
| Número de rangos de entrada -100 mV ... +100 mV (EF006912) | 0 |
| Número de rangos de entrada -300 mV ... +300 mV (EF006920) | 0 |
| Número de rangos de entrada -500 mV ... +500 mV (EF006926) | 0 |
| Número de rangos de entrada -1 V ... +1 V (EF006906) | 0 |
| Número de rangos de entrada -2 V ... +2 V (EF006913) | 0 |
| Número de rangos de entrada -2,5 V ... +2,5 V (EF006915) | 0 |
| Número de rangos de entrada -5 V ... +5 V (EF006923) | 0 |
| Número de rangos de entrada -10 V ... +10 V (EF006909) | 0 |
| Número de rangos de entrada -20 V ... +20 V (EF006917) | 0 |
| Número de rangos de entrada 0 mV ... 60 mV (EF006905) | 0 |
| Número de rangos de entrada 0 mV ... 100 mV (EF006893) | 0 |
| Número de rangos de entrada 0 mV ... 200 mV (EF006898) | 0 |
| Número de rangos de entrada 0 mV ... 300 mV (EF006901) | 0 |
| Número de rangos de entrada 0 mV ... 500 mV (EF006904) | 0 |
| Número de rangos de entrada 0 V ... 1 V (EF006890) | 0 |
| Número de rangos de entrada 0 V ... 2 V (EF006894) | 0 |
| Número de rangos de entrada 0 V ... 2,5 V (EF006895) | 0 |
| Número de rangos de entrada 0 V ... 5 V (EF006903) | 0 |
| Número de rangos de entrada 0 V ... 10 V (EF006892) | 0 |
| Número de rangos de entrada 0 V ... 20 V (EF006897) | 0 |
| Número de rangos de entrada 0 V ... 24 V (EF006899) | 0 |
| Número de rangos de entrada 0 V ... 30 V (EF006900) | 0 |
| Número de rangos de entrada 1 V ... 5 V (EF006907) | 0 |
| Número de rangos de entrada 2 V ... 10 V (EF006914) | 0 |
| Número de rangos de entrada +5 V ... -5 V (EF006889) | 0 |
| Número de rangos de entrada +10 V ... -10 V (EF006888) | 0 |
| Número de rangos de entrada 5 V ... 0 V (EF006924) | 0 |
| Número de rangos de entrada 5 V ... 1 V (EF006925) | 0 |
| Número de rangos de entrada 10 V ... 0 V (EF006910) | 0 |
| Número de rangos de entrada 10 V ... 2 V (EF006911) | 0 |
| Número de rangos de entrada 0 mA ... 5 mA (EF006902) | 0 |
| Número de rangos de entrada 0 mA ... 10 mA (EF006891) | 0 |
| Número de rangos de entrada 0 mA ... 20 mA (EF006896) | 1 |
| Número de rangos de entrada 4 mA ... 20 mA (EF006921) | 1 |
| Número de rangos de entrada -5 mA ... +5 mA (EF006922) | 0 |
| Número de rangos de entrada -10 mA ... +10 mA (EF006908) | 0 |
| Número de rangos de entrada -20 mA ... +20 mA (EF006916) | 0 |
| Número de rangos de entrada 20 mA ... 0 mA (EF006918) | 0 |
| Número de rangos de entrada 20 mA ... 4 mA (EF006919) | 0 |
| Número de rangos de salida -60 mA ... +60 mV (EF006880) | 0 |
| Número de rangos de salida -100 mA ... +100 mV (EF006865) | 0 |
| Número de rangos de salida -300 mA ... +300 mV (EF006873) | 0 |
| Número de rangos de salida -500 mA ... +500 mV (EF006879) | 0 |
| Número de rangos de salida -1 V ... +1 V (EF006859) | 0 |
| Número de rangos de salida -2 V ... +2 V (EF006866) | 0 |
| Número de rangos de salida -2,5 V ... +2,5 V (EF006868) | 0 |
| Número de rangos de salida -5 V ... +5 V (EF006876) | 0 |
| Número de rangos de salida -10 V ... +10 V (EF006862) | 0 |
| Número de rangos de salida -20 V ... +20 V (EF006870) | 0 |
| Número de rangos de salida 0 mA ... 60 mV (EF006858) | 0 |
| Número de rangos de salida 0 mA ... 100 mV (EF006846) | 0 |
| Número de rangos de salida 0 mA ... 200 mV (EF006851) | 0 |
| Número de rangos de salida 0 mA ... 300 mV (EF006854) | 0 |
| Número de rangos de salida 0 mA ... 500 mV (EF006857) | 0 |
| Número de rangos de salida 0 V ... 1 V (EF006843) | 0 |
| Número de rangos de salida 0 V ... 2 V (EF006847) | 0 |
| Número de rangos de salida 0 V ... 2,5 V (EF006848) | 0 |
| Número de rangos de salida 0 V ... 5 V (EF006856) | 0 |
| Número de rangos de salida 0 V ... 10 V (EF006845) | 0 |
| Número de rangos de salida 0 V ... 20 V (EF006850) | 0 |
| Número de rangos de salida 0 V ... 24 V (EF006852) | 0 |
| Número de rangos de salida 0 V ... 30 V (EF006853) | 0 |
| Número de rangos de salida 1 V ... 5 V (EF006860) | 0 |
| Número de rangos de salida 2 V ... 10 V (EF006867) | 0 |
| Número de rangos de salida +5 V ... -5 V (EF006842) | 0 |
| Número de rangos de salida +10 V ... -10 V (EF006841) | 0 |
| Número de rangos de salida 5 V ... 0 V (EF006877) | 0 |
| Número de rangos de salida 5 V ... 1 V (EF006878) | 0 |
| Número de rangos de salida 10 V ... 0 V (EF006863) | 0 |
| Número de rangos de salida 10 V ... 2 V (EF006864) | 0 |
| Número de rangos de salida 0 mA ... 5 mA (EF006855) | 0 |
| Número de rangos de salida 0 mA ... 10 mA (EF006844) | 0 |
| Número de rangos de salida 0 mA ... 20 mA (EF006849) | 1 |
| Número de rangos de salida 4 mA ... 20 mA (EF006874) | 1 |
| Número de rangos de salida -5 mA ... +5 mA (EF006875) | 0 |
| Número de rangos de salida -10 mA ... +10 mA (EF006861) | 0 |
| Número de rangos de salida -20 mA ... +20 mA (EF006869) | 0 |
| Número de rangos de salida 20 mA ... 0 mA (EF006871) | 0 |
| Número de rangos de salida 20 mA ... 4 mA (EF006872) | 0 |
| Número de canales (EF000259) | 1 |
| Salida de mensaje de fallo (EF007499) | No |
| Intrínsecamente seguro según EN 60947-5-6 NAMUR (EF007112) | No |
| Aislamiento galvánico entre las entradas (EF007224) | No |
| SIL según IEC 61508 (EF009889) | Ninguno |
| Altura (EF000040) | 93.1 mm |
| Anchura (EF000008) | 6.2 mm |
| Profundidad (EF000049) | 101.2 mm |
| Consumo de energía (EF000346) | 0.034 W |
| Carga (EF007096) | 600 Ohm |
| Temperatura de operatividad (EF002393) | -20 °C |
| Deriva de la temperatura (EF007507) | 0.002 %/K |
| Tipo de dispositivo (EF007276) | Dispositivo integrado |
| Ejecución de la conexión eléctrica (EF003961) | Conexión roscada |
| Método de montaje (EF000003) | Carril de montaje rápido |
| Grado de protección (IP) (EF005474) | IP20 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO CABLEADO DEL SISTEMA PARA SISTEMAS DE CONTROL PHOENIX ES.pdf | 9 Mbytes |
|
| PDF CATÁLOGO RELES PHOENIX ES.pdf | 6 Mbytes |
|
| PHOENIX CONTACT-2864419-MINI MCR-SL-1CP-I-I | 140 Kbytes |
|
Opiniones: (0) ▲
Ningún comentario por el momento.
Añadir comentario
ocultar
| Valoración: |
|
| Nombre: | |
| Email: | |
| Título: | |
| Opinión: | |
| ¿Recomienda la compra de este producto? | |
|
|
|
| Añadir comentario | |
Todas las valoraciones que recibimos de los artículos que ofrecemos son reales y están verificadas. Un pequeño gesto, pero de mucho valor. Por eso, te agradecemos ese minuto que inviertes en dejarnos tu opinión y calificación sobre los productos, porque nos ayuda a seguir mejorando y a ofrecerte un servicio de todavía mayor calidad.
