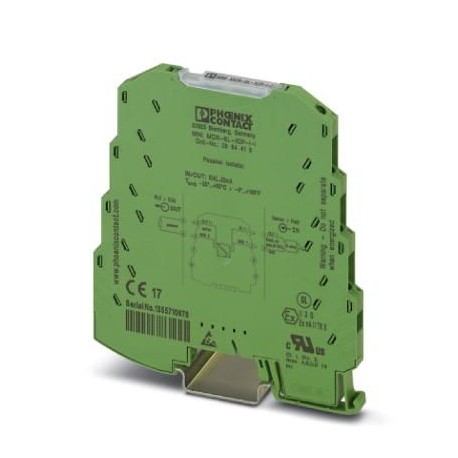

MINI MCR-SL-1CP-I-I 2864419 PHOENIX CONTACT Passivtrenner Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

MINI MCR-SL-1CP-I-I 2864419 PHOENIX CONTACT Passivtrenner

MINI MCR-SL-1CP-I-I

2864419

PHOENIX_CONTACT

Passivtrenner

Passiver MCR-Separator, einkanalig, zur galvanischen Trennung von Stromsignalen ohne Versorgungsspannung, mit Schraubanschluss

Mehr Infos


Sensoren > Trennverstärker

Schnittstelle

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

Gesamtpreis: $278.62
Stückpreis: $278.62
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Kaufmännische Daten

Bestellschlüssel2864419
Verpackungseinheit1 STK
VerkaufsschlüsselJ1 - MSR-Technik
KatalogseiteSeite 101 (C-7-2015)
GTIN4017918974848
Gewicht pro Stück (exklusive Verpackung)59,000 g
Gewicht pro Stück (inklusive Verpackung)84,500 g
Zolltarifnummer85437090
HerkunftslandDE (Deutschland)

Maße

Breite6,2 mm
Höhe93,1 mm
Tiefe102,5 mm

Umgebungsbedingungen

Umgebungstemperatur (Betrieb)-20 °C ... 65 °C
Umgebungstemperatur (Lagerung/Transport)-40 °C ... 85 °C

Eingangsdaten

Beschreibung des EingangsStromeingang
Anzahl der Eingänge1
Konfigurierbar/Programmierbarnein
Eingangssignal Strom0 mA ... 20 mA
4 mA ... 20 mA
max. Eingangsspannung18 V
max. Eingangsstrom40 mA
Ansprechstromca. 190 µA
Eingangsspannungsbegrenzung< 2 V (20 mA)
Verlustspannung1,9 V (I = 20 mA)

Ausgangsdaten

Benennung AusgangStromausgang
Anzahl der Ausgänge1
Konfigurierbar/Programmierbarnein
Ausgangssignal Strom0 mA ... 20 mA
4 mA ... 20 mA
Bürde/Ausgangslast Stromausgang< 600 Ω (bei I = 20-mA-Ausgangssignal)
Ripple< 10 mVeff(an 600 Ω)
Übertragungsverhalten1:1 zum Eingangssignal

Versorgung

Versorgungsspannungsbereichkeine separate Versorgungsspannung erforderlich
Leistungsaufnahme34 mW

Anschlussdaten

AnschlussartSchraubanschluss
Leiterquerschnitt starr min0,2 mm²
Leiterquerschnitt starr max2,5 mm²
Leiterquerschnitt AWG min26
Leiterquerschnitt AWG max12
Leiterquerschnitt flexibel min.0,2 mm²
Leiterquerschnitt flexibel max.2,5 mm²
Abisolierlänge12 mm
SchraubengewindeM3

Allgemein

Anzahl der Kanäle1
Übertragungsfehler maximal≤ 0,1 % (vom Endwert)
Temperaturkoeffizient maximal≤ 0,002 %/K (vom Messwert / 100 Ω Bürde)
Temperaturkoeffizient typisch< 0,002 %/K (vom Messwert / 100 Ω Bürde)
Kaltstellenfehler≤
Kaltstellenfehler typisch≤
Zusatzfehler, abhängig von Bürde< 0,03 % (vom Messwert / 100 Ω Bürde)
Grenzfrequenz (3 dB)75 Hz
Sprungantwort (10-90%)5 ms (bei 600 Ω Bürde)
Galvanische TrennungBasisisolierung nach EN 61010
ÜberspannungskategorieII
Verschmutzungsgrad2
Bemessungsisolationsspannung50 V AC/DC
Prüfspannung Eingang/Ausgang1,5 kV (50 Hz, 1 min.)
Prüfspannung Kanal/Kanal1,5 kV (50 Hz, 1 min.)
Elektromagnetische VerträglichkeitKonformität zur EMV-Richtlinie
StörabstrahlungEN 61000-6-4
StörfestigkeitEN 61000-6-2 Während der Störbeeinflussung kann es zu geringen Abweichungen kommen.
Farbegrün
Material GehäusePBT
Einbaulagebeliebig
MontagehinweisZur Brückung der Versorgungsspannung kann der Tragschienen-Busverbinder eingesetzt werden, aufschnappbar auf 35-mm-Tragschiene nach EN 60715.
KonformitätCE-konform
ATEX II 3 G Ex nA II T6 X
UL, USA / KanadaUL 508 Recognized
Class I, Div. 2, Groups A, B, C, D
GLGL EMC 2 D
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R22HL 1 - HL 2
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R23HL 1 - HL 2
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R24HL 1 - HL 2

EMV-Daten

BenennungElektromagnetisches HF-Feld
Normen/BestimmungenEN 61000-4-3
BewertungskriteriumA
BenennungSchnelle transiente Störungen (Burst)
Normen/BestimmungenEN 61000-4-4
BewertungskriteriumB
BenennungLeitungsgeführte Störgrößen
Normen/BestimmungenEN 61000-4-6
BewertungskriteriumA

Normen und Bestimmungen

Elektromagnetische VerträglichkeitKonformität zur EMV-Richtlinie
StörabstrahlungEN 61000-6-4
Anschluss gemäß NormCUL
Normen/BestimmungenEN 61000-4-2
BenennungElektromagnetisches HF-Feld
Normen/BestimmungenEN 61000-4-3
BewertungskriteriumA
Normen/BestimmungenEN 61000-4-4
EN 61000-4-5
BenennungLeitungsgeführte Störgrößen
Normen/BestimmungenEN 61000-4-6
BewertungskriteriumA
Galvanische TrennungBasisisolierung nach EN 61010
KonformitätCE-konform
ATEX II 3 G Ex nA II T6 X
UL, USA / KanadaUL 508 Recognized
Class I, Div. 2, Groups A, B, C, D
GLGL EMC 2 D
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R22HL 1 - HL 2
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R23HL 1 - HL 2
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R24HL 1 - HL 2

Environmental Product Compliance

China RoHSZeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre
Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads"

Klassifikationen


ETIM for 2864419 Sensoren (EC002653)
Merkmal Wert
Anzahl der Eingangsbereiche -60 mV ... +60 mV (EF006927) 0
Anzahl der Eingangsbereiche -100 mV ... +100 mV (EF006912) 0
Anzahl der Eingangsbereiche -300 mV ... +300 mV (EF006920) 0
Anzahl der Eingangsbereiche -500 mV ... +500 mV (EF006926) 0
Anzahl der Eingangsbereiche -1 V ... +1 V (EF006906) 0
Anzahl der Eingangsbereiche -2 V ... +2 V (EF006913) 0
Anzahl der Eingangsbereiche -2,5 V ... +2,5 V (EF006915) 0
Anzahl der Eingangsbereiche -5 V ... +5 V (EF006923) 0
Anzahl der Eingangsbereiche -10 V ... +10 V (EF006909) 0
Anzahl der Eingangsbereiche -20 V ... +20 V (EF006917) 0
Anzahl der Eingangsbereiche 0 mV ... 60 mV (EF006905) 0
Anzahl der Eingangsbereiche 0 mV ... 100 mV (EF006893) 0
Anzahl der Eingangsbereiche 0 mV ... 200 mV (EF006898) 0
Anzahl der Eingangsbereiche 0 mV ... 300 mV (EF006901) 0
Anzahl der Eingangsbereiche 0 mV ... 500 mV (EF006904) 0
Anzahl der Eingangsbereiche 0 V ... 1 V (EF006890) 0
Anzahl der Eingangsbereiche 0 V ... 2 V (EF006894) 0
Anzahl der Eingangsbereiche 0 V ... 2,5 V (EF006895) 0
Anzahl der Eingangsbereiche 0 V ... 5 V (EF006903) 0
Anzahl der Eingangsbereiche 0 V ... 10 V (EF006892) 0
Anzahl der Eingangsbereiche 0 V ... 20 V (EF006897) 0
Anzahl der Eingangsbereiche 0 V ... 24 V (EF006899) 0
Anzahl der Eingangsbereiche 0 V ... 30 V (EF006900) 0
Anzahl der Eingangsbereiche 1 V ... 5 V (EF006907) 0
Anzahl der Eingangsbereiche 2 V ... 10 V (EF006914) 0
Anzahl der Eingangsbereiche +5 V ... -5 V (EF006889) 0
Anzahl der Eingangsbereiche +10 V ... -10 V (EF006888) 0
Anzahl der Eingangsbereiche 5 V ... 0 V (EF006924) 0
Anzahl der Eingangsbereiche 5 V ... 1 V (EF006925) 0
Anzahl der Eingangsbereiche 10 V ... 0 V (EF006910) 0
Anzahl der Eingangsbereiche 10 V ... 2 V (EF006911) 0
Anzahl der Eingangsbereiche 0 mA ... 5 mA (EF006902) 0
Anzahl der Eingangsbereiche 0 mA ... 10 mA (EF006891) 0
Anzahl der Eingangsbereiche 0 mA ... 20 mA (EF006896) 1
Anzahl der Eingangsbereiche 4 mA ... 20 mA (EF006921) 1
Anzahl der Eingangsbereiche -5 mA ... +5 mA (EF006922) 0
Anzahl der Eingangsbereiche -10 mA ... +10 mA (EF006908) 0
Anzahl der Eingangsbereiche -20 mA ... +20 mA (EF006916) 0
Anzahl der Eingangsbereiche 20 mA ... 0 mA (EF006918) 0
Anzahl der Eingangsbereiche 20 mA ... 4 mA (EF006919) 0
Anzahl der Ausgangsbereiche -60 mV ... +60 mV (EF006880) 0
Anzahl der Ausgangsbereiche -100 mV ... +100 mV (EF006865) 0
Anzahl der Ausgangsbereiche -300 mV ... +300 mV (EF006873) 0
Anzahl der Ausgangsbereiche -500 mV ... +500 mV (EF006879) 0
Anzahl der Ausgangsbereiche -1 V ... +1 V (EF006859) 0
Anzahl der Ausgangsbereiche -2 V ... +2 V (EF006866) 0
Anzahl der Ausgangsbereiche -2,5 V ... +2,5 V (EF006868) 0
Anzahl der Ausgangsbereiche -5 V ... +5 V (EF006876) 0
Anzahl der Ausgangsbereiche -10 V ... +10 V (EF006862) 0
Anzahl der Ausgangsbereiche -20 V ... +20 V (EF006870) 0
Anzahl der Ausgangsbereiche 0 mV ... 60 mV (EF006858) 0
Anzahl der Ausgangsbereiche 0 mV ... 100 mV (EF006846) 0
Anzahl der Ausgangsbereiche 0 mV ... 200 mV (EF006851) 0
Anzahl der Ausgangsbereiche 0 mV ... 300 mV (EF006854) 0
Anzahl der Ausgangsbereiche 0 mV ... 500 mV (EF006857) 0
Anzahl der Ausgangsbereiche 0 V ... 1 V (EF006843) 0
Anzahl der Ausgangsbereiche 0 V ... 2 V (EF006847) 0
Anzahl der Ausgangsbereiche 0 V ... 2,5 V (EF006848) 0
Anzahl der Ausgangsbereiche 0 V ... 5 V (EF006856) 0
Anzahl der Ausgangsbereiche 0 V ... 10 V (EF006845) 0
Anzahl der Ausgangsbereiche 0 V ... 20 V (EF006850) 0
Anzahl der Ausgangsbereiche 0 V ... 24 V (EF006852) 0
Anzahl der Ausgangsbereiche 0 V ... 30 V (EF006853) 0
Anzahl der Ausgangsbereiche 1 V ... 5 V (EF006860) 0
Anzahl der Ausgangsbereiche 2 V ... 10 V (EF006867) 0
Anzahl der Ausgangsbereiche +5 V ... -5 V (EF006842) 0
Anzahl der Ausgangsbereiche +10 V ... -10 V (EF006841) 0
Anzahl der Ausgangsbereiche 5 V ... 0 V (EF006877) 0
Anzahl der Ausgangsbereiche 5 V ... 1 V (EF006878) 0
Anzahl der Ausgangsbereiche 10 V ... 0 V (EF006863) 0
Anzahl der Ausgangsbereiche 10 V ... 2 V (EF006864) 0
Anzahl der Ausgangsbereiche 0 mA ... 5 mA (EF006855) 0
Anzahl der Ausgangsbereiche 0 mA ... 10 mA (EF006844) 0
Anzahl der Ausgangsbereiche 0 mA ... 20 mA (EF006849) 1
Anzahl der Ausgangsbereiche 4 mA ... 20 mA (EF006874) 1
Anzahl der Ausgangsbereiche -5 mA ... +5 mA (EF006875) 0
Anzahl der Ausgangsbereiche -10 mA ... +10 mA (EF006861) 0
Anzahl der Ausgangsbereiche -20 mA ... +20 mA (EF006869) 0
Anzahl der Ausgangsbereiche 20 mA ... 0 mA (EF006871) 0
Anzahl der Ausgangsbereiche 20 mA ... 4 mA (EF006872) 0
Anzahl der Kanäle (EF000259) 1
Störmeldeausgang (EF007499) Nein
Eigensicher nach EN 60947-5-6 NAMUR (EF007112) Nein
Galvanische Trennung zwischen den Eingängen (EF007224) Nein
SIL nach IEC 61508 (EF009889) ohne
Höhe (EF000040) 93.1 mm
Breite (EF000008) 6.2 mm
Tiefe (EF000049) 101.2 mm
Leistungsaufnahme (EF000346) 0.034 W
Bürde (EF007096) 600 Ohm
Betriebstemperatur (EF002393) -20 °C
Temperaturdrift (EF007507) 0.002 %/K
Gerätebauform (EF007276) Einbaugerät
Ausführung des elektrischen Anschlusses (EF003961) Schraubanschluss
Montageart (EF000003) Schnappbefestigung Tragschiene
Schutzart (IP) (EF005474) IP20

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF KATALOG PHOENIX INTERFACE TECHNIK UND SCHALTGERATE DE.pdf 28 Mbytes
PHOENIX CONTACT-2864419-MINI MCR-SL-1CP-I-I 140 Kbytes PHOENIX CONTACT-2864419-MINI MCR-SL-1CP-I-I
