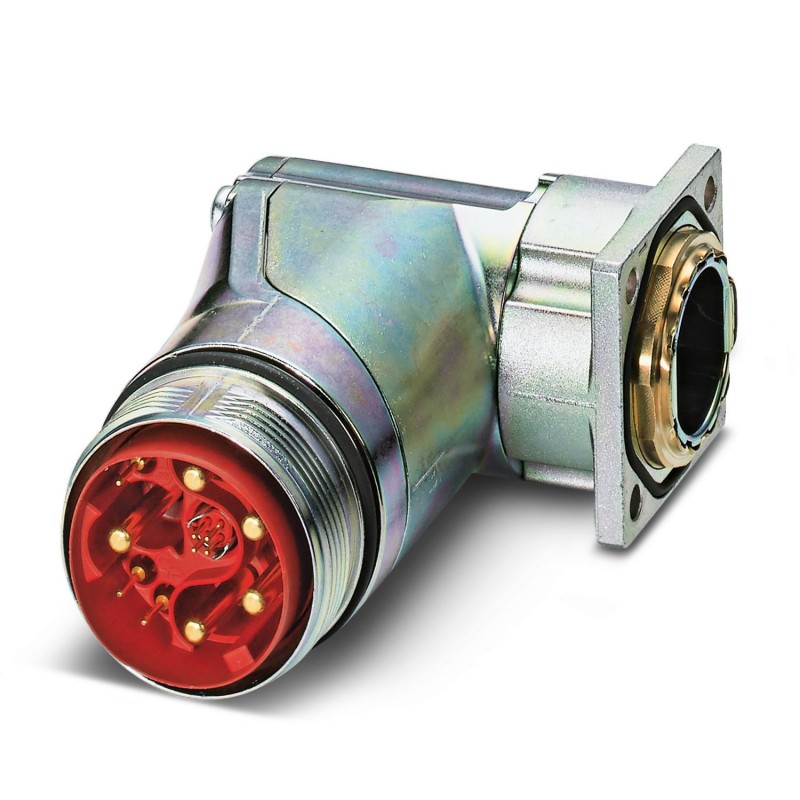

SB-8EP0A8AA700S 1099398 PHOENIX CONTACT M40, Conect. enchuf. para apar. pared delant., serie: SB, Acodado gi..
SB-8EP0A8AA700S
1099398
PHOENIX_CONTACT
Producto bajo demanda, no admite devolución.
M40, Conect. enchuf. para apar. pared delant., serie: SB, Acodado giratorio, apantallado: sí, para bloqueo estándar y SPEEDCON, Nº de polos: 4+4+PE / 3+N+PE, tipo de conexión del contacto: Macho, Conexión crimpada, Anillo tórico axial, codificación: Señal, codificación 1, se espera que este artículo no contenga plomo a partir del cuarto trimestre de 2026 de acuerdo con RoHS II sin excepción 6c (Pb <0,1 %), una alternativa sin plomo está disponible previamente a petición
M40, Conect. enchuf. para apar. pared delant., serie: SB, Acodado giratorio, apantallado: sí, para bloqueo estándar y SPEEDCON, Nº de polos: 4+4+PE / 3+N+PE, Sentido de giro: Estándar, tipo de conexión del contacto: Macho, Conexión crimpada, Anillo tórico axial, 4x Ø4,2, codificación: Señal, codificación 1, Producto alternativo según RoHS II sin excepción 6c (Pb <. 0,1 %) código de art.: 1238392
Conector para equipos, panel frontal, acodado girable, apantallado: sí, para bloqueo estándar y SPEEDCON, M40, número de polos: 0+4+4+PE, sin elemento de datos, tipo de contacto: macho, conexión crimpada, junta tórica axial, 4x Ø 4,2 mm
Conectores > Conductor circular, de montaje (sin cable)
Conexión dispositivos de campo
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 1099398 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | ABRCGG - |
| EAN | 4055626963754 |
| Peso por unidad (sin incluir el embalaje) | 22,220 g |
Normas y especificaciones
| Indicaciones de seguridad | ADVERTENCIA: los conectores no se deben enchufar ni desenchufar bajo carga. La inobservancia y el empleo inadecuado pueden provocar daños materiales y lesiones personales. |
|---|---|
| • ADVERTENCIA: ponga en servicio solo productos en perfecto estado. Se debe comprobar periódicamente la presencia de daños en los productos. Retire inmediatamente los productos defectuosos. Sustituya los productos dañados. No es posible repararlos. | |
| • ADVERTENCIA: solo el personal cualificado especializado en electrotecnia puede instalar y utilizar el producto, siempre teniendo en cuenta las siguientes indicaciones de seguridad. El personal especializado debe estar familiarizado con los fundamentos de la electrotecnia. Debe ser capaz de identificar y evitar peligros. El símbolo correspondiente del embalaje indica que para la instalación y el funcionamiento se precisa personal especializado en electrotecnia. | |
| • Los productos son aptos para los ámbitos de aplicación de la construcción de equipos eléctricos, sistemas de control e instalaciones. | |
| • En caso de empleo de los conectores en exteriores, se deben proteger especialmente frente a las influencias del entorno. | |
| • Los productos confeccionados no se pueden manipular ni abrir de forma no autorizada. | |
| • Emplee solo conectores de acoplamiento que cumplan los datos técnicos de las normas indicadas (p. ej. las indicadas en los accesorios del producto de la página web en phoenixcontact.com/products). | |
| • El usuario será responsable del empleo del producto directamente junto con productos de otros fabricantes. | |
| • Con tensiones de servicio > 50 V AC, las carcasas de conectores conductoras eléctricamente deben conectarse a tierra | |
| • Al agrupar varios circuitos eléctricos en un cable y/o en un conector se aplican las normas VDE 0100/1.97 § 411.1.3.2 y DIN EN 60 204/11.98 § 14.1.3 | |
| • Tenga en cuenta los datos técnicos correspondientes. Encontrará los datos: o en el producto o en la etiqueta del embalaje o en la documentación suministrada o en la página web phoenixcontact.com/products seleccionando el producto | |
| • Utilice únicamente la herramienta que recomienda Phoenix Contact | |
| • Deben tenerse en cuenta las instrucciones de montaje/documentación de Design In del área de descargas de la web del producto en phoenixcontact.com/products. | |
| • No cierre los conectores enchufados con un capuchón. Encontrará el accesorio adecuado en la sección de accesorios del artículo, en phoenixcontact.com/products | |
| • Utilice los conectores solo completamente enchufados y bloqueados. | |
| • Al tender el cable, compruebe que la carga de tracción aplicada a los conectores no supere los límites determinados en las normas. | |
| • Respete el radio de flexión mínimo del cable. Disponga el cable sin forzarlo. | |
| • El conector se calienta durante un funcionamiento normal. En función de las condiciones ambientales, podría calentarse además la superficie del conector. En este caso, el usuario será el encargado de colocar las indicaciones de advertencia (p. ej. DIN EN ISO 13732-1:2008-12). |
Datos del cuerpo aislante
| Codificación | Señal, codificación 1 |
|---|---|
| Tipo de conexión de contacto | Conexión engastada |
| Tipo de los contactos | Pin |
| Aplicación | Potencia |
| N.º polos | 9 |
| Sentido de giro | Estándar |
| Diámetro de contacto de contactos de potencia | 3,6 mm |
| Sección mín. de hilo trenzado de contacto de potencia | 1 mm² |
| Sección máx. de hilo trenzado de contacto de potencia | 16 mm² |
| Corriente asignada Contactos de potencia | 70 A |
| Texto adicional | en caso de sección de conexión máx. |
| Tensión nominal, contacto de potencia | 630 V AC |
| Tensión transitoria de dimensionamiento | 6 kV |
| Categoría de sobretensiones | III |
| Grado de polución | 3 |
| Tensión asignada (II/3) contacto de potencia | 850 V DC |
| Tensión asignada (III/3) contacto de potencia | 630 V AC |
| Diámetro de contacto de contactos de señales | 1 mm |
| Sección mín. de hilo trenzado de contactos de señales | 0,06 mm² |
| Sección máx. de hilo trenzado contactos de señales | 1,5 mm² |
| Corriente asignada por contacto de aviso a 25 °C | 8 A |
| Texto adicional | en caso de sección de conexión máx. |
| Tensión transitoria de dimensionamiento | 6 kV |
| Tensión asignada (III/3) contacto de aviso | 500 V |
| Texto adicional | en caso de sección de conexión máx. |
Datos de la carcasa
| Material de la carcasa | Piezas giratorias: aleación cobre-zinc (CuZn), piezas de fundición prensada: zinc (GD-Zn) |
|---|---|
| Sistema de bloqueo | para bloqueo estándar y SPEEDCON |
| Grado de protección (enchufado) | IP68/IP69K |
| Tipo de rosca | M40 |
Clasificaciones
| Característica | Valor |
|---|---|
| Número de contactos de datos (EF012232) | 0 |
| Número de contactos de potencia (EF012216) | 0 |
| Temperatura ambiente (EF002386) | -40 °C |
| Mecanismo de bloqueo (EF000208) | Otros |
| Con conductor de protección (EF007468) | No |
| Armadura (EF000881) | No |
| Con indicación de estado (EF001602) | No |
