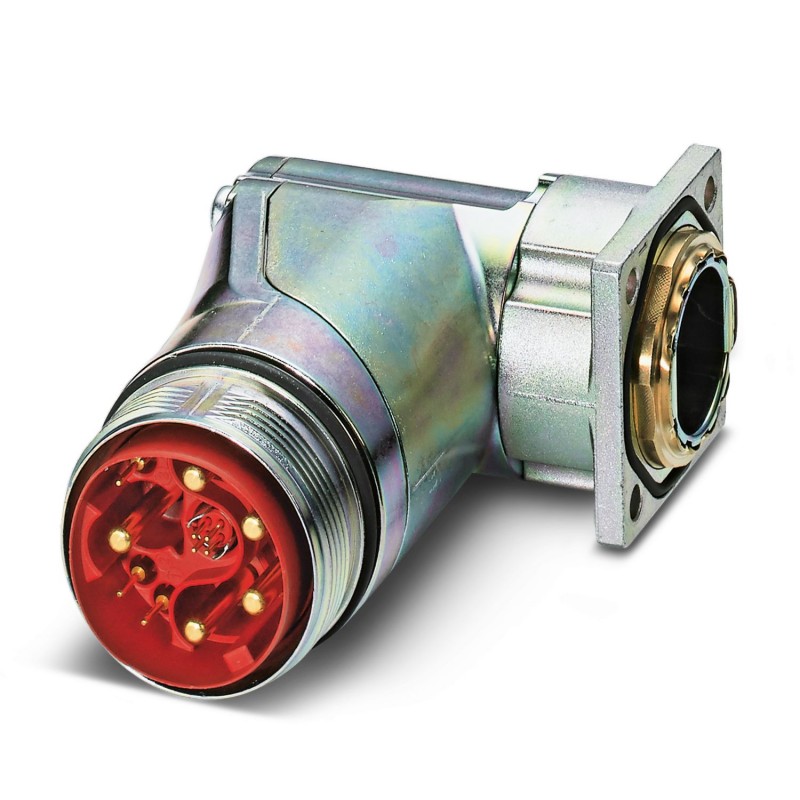

SB-8EP0A8AA700S 1099398 PHOENIX CONTACT Embase, face avant, coudée, pivotante, blindage : oui, pour mécanism..
SB-8EP0A8AA700S
1099398
PHOENIX_CONTACT
Article à la demande, sans remboursement.
Embase, face avant, coudée, pivotante, blindage : oui, pour mécanismes de verrouillage standard et SPEEDCONNEC, M40, nombre de pôles : 0+4+4+terre, sans élément de données, type de contact : picot, raccordement à sertir, joint torique axial, 4x Ø 4,2 mm
M40, Conect. bouchon. pour être à égalité. paroi avant, SB, Angle de pivotement, blindé : oui, pour serrure standard et SPEEDCON, non. Nombre de pôles : 4+4+PE / 3+N+PE, Sens de rotation : Standard, Type de contact : Mâle, Connexion sertie, Joint torique axial, 4x Ø4.2, codage :Signal, codage 1, Produit alternatif selon RoHS II sans exception 6c (Pb< 0.1%) Code de l’article : 1238392
Connecteurs > Embout pour connecteur circulaire (sans câble)
Connexion des appareils décentralisés
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 1099398 |
|---|---|
| Unité de conditionnement | 1 |
| GTIN | 4055626963754 |
| Numéro du tarif douanier | 85389099 |
Normes et spécifications
| Consigne de sécurité | AVERTISSEMENT : les connecteurs ne doivent pas être déconnectés ou connectés sous charge. Un non-respect et une utilisation non conforme peuvent conduire à des dommages matériels et/ou corporels. |
|---|---|
| • AVERTISSEMENT : ne mettre en service que des produits en parfait état de fonctionnement. Vérifier régulièrement que les produits ne présentent aucun dommage. Mettre immédiatement les produits défectueux hors service. Remplacer les produits endommagés. Toute réparation est impossible. | |
| • AVERTISSEMENT : l'installation et l'utilisation du produit sont strictement réservées à des électriciens professionnels qualifiés en tenant compte des consignes de sécurité suivantes. Le personnel qualifié doit être familiarisé avec les principes de base de l'électrotechnique. Il doit être en mesure de reconnaître et d'éviter les dangers. Le symbole correspondant sur l'emballage indique qu'un personnel qualifié en électrotechnique est requis pour l'installation et l'exploitation. | |
| • Les produits sont destinés à une utilisation dans les domaines de la construction d'appareils électriques, d'installations et d'automates. | |
| • Lors de l'utilisation des connecteurs à l'extérieur, ces derniers doivent être tout particulièrement protégés des influences environnementales. | |
| • Il est interdit de manipuler ou d'ouvrir les produits confectionnés de manière inadéquate. | |
| • Utiliser uniquement des contre-fiches avec les spécifications des normes indiquées dans les caractéristiques techniques (p. ex. celles indiquées dans les accessoires du produit sur le web à l'adresse phoenixcontact.com/products). | |
| • En cas d'utilisation directe du produit en relation avec des marques étrangères, la responsabilité incombe à l'utilisateur. | |
| • Pour des tensions de service > 50 VAC, les boîtiers de connecteurs conducteurs doivent être mis à la terre | |
| • Pour la combinaison de plusieurs circuits électriques dans un câble et/ou un connecteur, les normes suivantes s'appliquent : VDE 0100/1.97 § 411.1.3.2 et DIN EN 60 204/11.98 § 14.1.3 | |
| • Tenir compte des caractéristiques techniques correspondantes. Les indications peuvent être trouvées aux emplacements suivants : o Sur le produit o Sur l'étiquette d'emballage o Dans la documentation fournie o Sur le web à l'adresse phoenixcontact.com/products dans le produit | |
| • Utiliser uniquement les outils recommandés par Phoenix Contact | |
| • Les instructions d'installation/documents Design In disponibles sur le web à l'adresse phoenixcontact.com/products dans la zone de téléchargement dans le produit doivent être respectés. | |
| • Protéger les connecteurs non enfichés avec un cache de protection. Les accessoires adéquats sont disponibles dans le domaine des accessoires de l'article sur le web à l'adresse phoenixcontact.com/produits dans le produit | |
| • Utiliser le connecteur uniquement lorsqu'il est enfiché à fond et verrouillé. | |
| • Lors de la pose du conducteur, veiller à ce que la charge de traction exercée sur les connecteurs ne soit pas supérieure aux limites normatives fixées. | |
| • Respecter le rayon de courbure minimum du câble. Poser le conducteur sans le soumettre à une torsion. | |
| • En mode de fonctionnement normal, le connecteur se réchauffe. En fonction des conditions ambiantes, la surface du connecteur peut continuer à se réchauffer. Dans ce cas, il incombe à l'utilisateur d'apposer les panneaux d'avertissement (ex. DIN EN ISO 13732-1:2008-12). |
Données du corps isolant
| Détrompage | Signal, détrompage 1 |
|---|---|
| Mode de raccordement de contact | raccordement serti |
| Type de contacts | Mâle |
| Application | Puissance |
| Nombre de pôles | 9 |
| Sens de rotation | standard |
| Diamètre de contact contacts de puissance | 3,6 mm |
| Section de cordon contacts de puissance min. | 1 mm² |
| Section de cordon contacts de puissance max. | 16 mm² |
| Contacts de puissance du courant de référence | 70 A |
| Texte complémentaire | avec section de raccordement max. |
| Tension de référence contact de puissance | 630 V AC |
| Tension de choc assignée | 6 kV |
| Catégorie de surtension | III |
| Degré de pollution | 3 |
| Tension de référence (II/3) contact de puissance | 850 V DC |
| Tension de référence (III/3) contact de puissance | 630 V AC |
| Diamètre de contact, contacts de signalisation | 1 mm |
| Section de cordon min. contacts de signalisation | 0,06 mm² |
| Section de cordon contacts de signaux max. | 1,5 mm² |
| Nennstrom je Signalkontakt | 8 A |
| Texte complémentaire | avec section de raccordement max. |
| Tension de choc assignée | 6 kV |
| Tension de référence (III/3) contact de signaux | 500 V |
| Texte complémentaire | avec section de raccordement max. |
Données sur le boîtier
| Matériau du boîtier | Pces rotat. : all. cuivre-zinc (CuZn), pces coulées sous press. : zinc (GD-Zn) |
|---|---|
| Mode de verrouillage | Pour verrouillage standard et SPEEDCON |
| Indice de protection (branché) | IP68/IP69K |
| Type de filetage | M40 |
Classifications
| Caractéristique | Valeur |
|---|---|
| Nombre de contacts de données (EF012232) | 0 |
| Nombre de contacts de puissance (EF012216) | 0 |
| Température ambiante (EF002386) | -40 °C |
| Type de verrouillage (EF000208) | Autre |
| Avec conducteur de protection (EF007468) | Non |
| Blindé (EF000881) | Non |
| Avec affichage du statut (EF001602) | Non |
