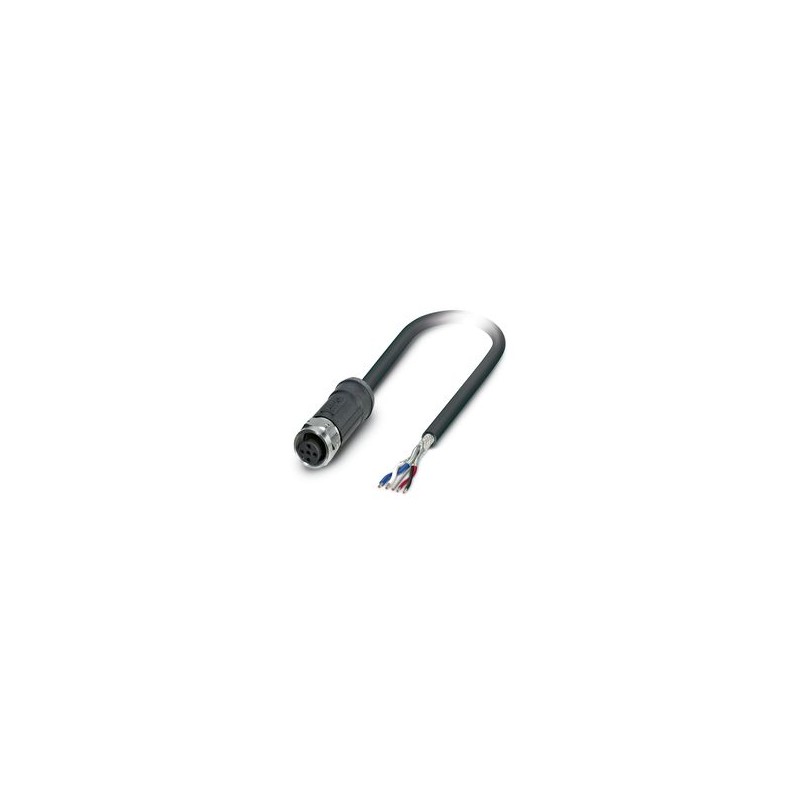

SAC-5P- 3,0-92X/M12FS SH OD 1570216 PHOENIX CONTACT Cable de sistema de bus
SAC-5P- 3,0-92X/M12FS SH OD
1570216
PHOENIX_CONTACT
50
Cable de sistema de bus
Cable de sistema de bus, CANopen®, DeviceNet™, 5-polos sin halógenos, apantallado, extremo de cable libre, a Hembra recta M12, codificación: A, longitud de cable: 3 m, para aplicaciones exteriores, con moleteado de acero inoxidable
Cables sensores y actuadores
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más Información
▲Datos técnicos
Propiedades del artículo
| Tipo de producto | Cable de datos confeccionado |
| Tipo de sensor | CANopen® |
| Número de polos | 5 |
| Aplicación | Espacios exteriores |
| Número de salidas de cable | 1 |
| Apantallado | sí |
| Codificación | A |
| Propiedades de aislamiento | |
| Grado de polución | 3 |
Interfaces
| Sistema bus | CANopen®/DeviceNet™ |
| Tipo de señal/categoría | CANopen® |
| DeviceNet™ |
Señalización
| Indicación de estado | No |
| Indicación de estado disponible | No |
Propiedades eléctricas
| Resistencia de contacto | ≤ 5 mΩ |
| Resistencia de aislamiento | ≥ 100 MΩ |
| Tensión nominal UN | 48 V AC |
| 60 V DC | |
| Corriente nominal IN | 4 A |
| Circuito de protección | sin conectar |
| Medio de transmisión | Cobre |
Propiedades mecánicas
| Datos mecánicos | |
| Ciclos de enchufe | ≥ 100 |
Datos del material
| Clase de inflamabilidad según UL 94 | V0 |
| Material junta | FPM |
| Material cuerpo de agarre | PP |
| Material contacto | CuSn |
| Material superficie del contacto | Ni/Au |
| Material soporte de contactos | PP |
| Material conexión por tornillo | Acero inoxidable |
Conectores
| Conexión 1 | |
| Construcción | extremo de cable libre |
| Conexión 2 | |
| Construcción | Hembra recta M12 |
| Número de polos | 5 |
| Tipo de codificación | A (Estándar) |
Cable/línea
| Longitud del cable | 3 m |
| CANopen®/DeviceNet™, exteriores, FRNC, negro [92X] | |
| Esquema de dimensiones |  |
| Apantallado | sí |
| UL AWM Style | 21281 (80 °C/300 V) |
| Peso del cable | 70 kg/km |
| Tipo de cable | CANopen®/DeviceNet™, exteriores, FRNC, negro |
| Abreviatura | LI2XCHX02XS |
| Tipo de cable (abreviatura) | 92X |
| Tipo de señal/categoría | CANopen® |
| DeviceNet™ | |
| Estructura de cable | 2xAWG24/19+2xAWG22/19 |
| Diámetro exterior del cable | 6,9 mm ±0,3 mm |
| Envoltura exterior, material | FRNC |
| Envoltura exterior, color | negro |
| Grosor de pared Envoltura exterior | 1,15 mm |
| Material Conductor | Conductor Cu estañado |
| Construcción del conductor cable de señales | 19x 0,13 mm |
| Línea de señales AWG | 24 |
| Construcción del conductor alimentación de tensión | 19x 0,16 mm |
| Sección de línea | 2x 0,25 mm² (Señal) |
| Alimentación de tensión AWG | 22 |
| Material Aislamiento de conductor | PE |
| Grosor de pared Aislamiento | 0,6 mm (Señal) |
| Diámetro de conductor incl. aislamiento | 1,9 mm (Señal) |
| 1,4 mm (Power) | |
| Conductor individual, color | rojo-negro, azul-blanco |
| Cableado de pares | 2 conductores como par |
| Tipo de apantallamiento de pares | Hoja revestida con aluminio |
| Cableado total | 2 pares alrededor de un conductor de referencia en el centro como alma |
| Apantallamiento | Malla de hilos de cobre estañados |
| Cubierta visual de pantalla | 70 % |
| Tensión nominal Cable | ≤ 300 V |
| Tensión de prueba Conductor/Conductor | 2000 V (50 Hz, 1 min.) |
| Tensión de prueba Conductor/Pantalla | 2000 V (50 Hz, 1 min.) |
| Resistencia de la línea | 90 Ω/km (Señal) |
| 55 Ω/km (Power) | |
| Resistencia de aislamiento de la línea | ≥ 200 MΩ*km (a 20 °C) |
| Impedancia propia | 120 Ω ±12 Ω (f = 1 MHz) |
| Capacidad de servicio | 39,8 nF (con 1 kHz, hilo/hilo) |
| Tiempo de tránsito de señales | 4,46 ns/m |
| Radio de curvatura mínimo, colocado de forma fija | 5 x D |
| Radio de curvatura mínimo, colocado de forma flexible | 10 x D |
| Ausencia de halógenos | sí |
| Resistencia al aceite | sí |
| Resistencia a las llamas | según IEC 60332-3-25 (Cat. D) |
| Otras resistencias | resistente a los rayos UV |
| Temperatura ambiente (servicio) | -40 °C ... 105 °C |
Condiciones medioambientales y de vida útil
| Condiciones ambientales | |
| Índice de protección | IP65 |
| IP67 | |
| IP68 | |
| IP69K | |
| Temperatura ambiente (servicio) | -40 °C ... 105 °C (macho / hembra) |
| -40 °C ... 85 °C (Con cambios bruscos de temperatura (según IEC 60512-11-4)) | |
Normas y especificaciones
| M12 | |
| Denominación de norma | Conector enchufable M12 |
| Normas/disposiciones | IEC 61076-2-101 |
