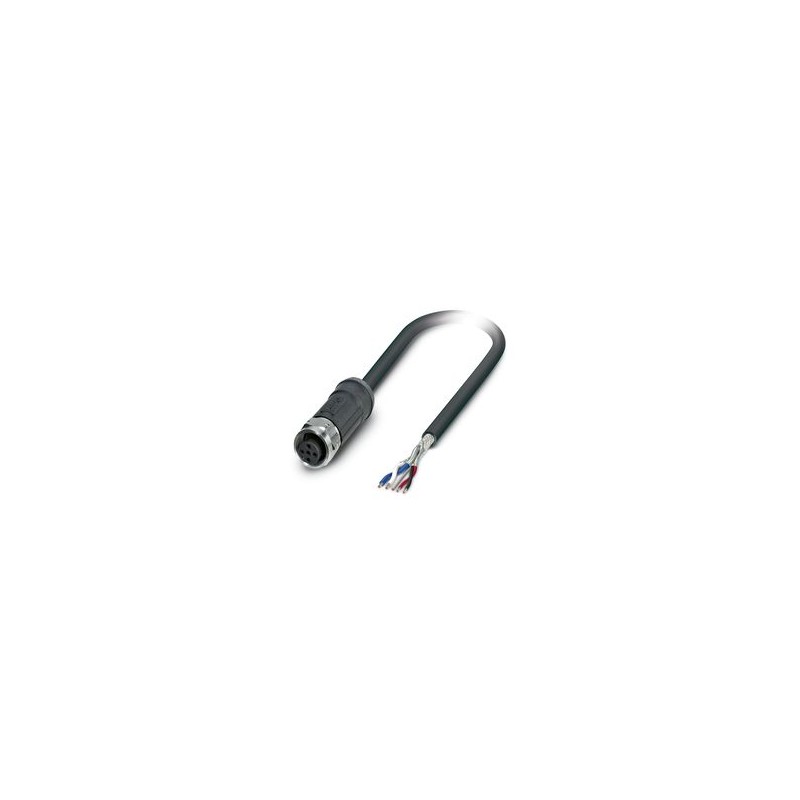

SAC-5P- 3,0-92X/M12FS SH OD 1570216 PHOENIX CONTACT Bussystemleitung, CANopen, DeviceNet, 5-polig, geschirmt..
SAC-5P-3,0-92X/M12FS SH OD
1570216
PHOENIX_CONTACT
50
Artikel auf Anfrage, das gebe keine Rückkehr.
Bussystemleitung, CANopen, DeviceNet, 5-polig, geschirmt, freies Kabelende, auf gerade Buchse M12, Kodierung: A, Kabellänge: 3 m, Outdoor-Anwendungen, Edelstahl gerändelt
Bussystemkabel
Bussystem-Kabel, CANopen®, DeviceNet™, 5-polig halogenfrei, geschirmt, freies Leitungsende, auf Buchse gerade M12, Kodierung: A, Kabellänge: 3 m, für Außenanwendungen, mit Edelstahlrändel
Sensoren > Konfektioniertes Sensor-Aktor-Kabel
Sensorkabel und Aktoren
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲| Produkttyp | Datenkabel konfektioniert |
| Sensorart | CANopen® |
| Polzahl | 5 |
| Anwendung | Außenbereiche |
| Anzahl der Kabelabgänge | 1 |
| Geschirmt | ja |
| Kodierung | A |
| Isolationseigenschaften | |
| Verschmutzungsgrad | 3 |
| Bussystem | CANopen®/DeviceNet™ |
| Signalart/Kategorie | CANopen® |
| DeviceNet™ |
| Statusanzeige | Nein |
| Statusanzeige vorhanden | Nein |
| Durchgangswiderstand | ≤ 5 mΩ |
| Isolationswiderstand | ≥ 100 MΩ |
| Nennspannung UN | 48 V AC |
| 60 V DC | |
| Nennstrom IN | 4 A |
| Schutzbeschaltung | unbeschaltet |
| Übertragungsmedium | Kupfer |
| Mechanische Daten | |
| Steckzyklen | ≥ 100 |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Material Dichtung | FPM |
| Material Griffkörper | PP |
| Material Kontakt | CuSn |
| Material Kontaktoberfläche | Ni/Au |
| Material Kontaktträger | PP |
| Material Verschraubung | Edelstahl |
| Anschluss 1 | |
| Bauform | freies Leitungsende |
| Anschluss 2 | |
| Bauform | Buchse gerade M12 |
| Polzahl | 5 |
| Kodierungsart | A (Standard) |
| Leitungslänge | 3 m |
| CANopen®/DeviceNet™ Außenbereiche, FRNC, schwarz [92X] | |
| Maßzeichnung |  |
| Geschirmt | ja |
| UL AWM Style | 21281 (80 °C / 300 V) |
| Leitungsgewicht | 70 kg/km |
| Leitungstyp | CANopen®/DeviceNet™ Außenbereiche, FRNC, schwarz |
| Kurzzeichen | LI2XCHX02XS |
| Kabeltyp (Kurzzeichen) | 92X |
| Signalart/Kategorie | CANopen® |
| DeviceNet™ | |
| Leitungsaufbau | 2xAWG24/19+2xAWG22/19 |
| Leitungsaußendurchmesser | 6,9 mm ±0,3 mm |
| Außenmantel, Material | FRNC |
| Außenmantel, Farbe | schwarz |
| Wandstärke Außenmantel | 1,15 mm |
| Material Leiter | verzinnte Cu-Litze |
| Leiteraufbau Signalleitung | 19x 0,13 mm |
| AWG Signalleitung | 24 |
| Leiteraufbau Spannungsversorgung | 19x 0,16 mm |
| Leitungsquerschnitt | 2x 0,25 mm² (Signal) |
| AWG Spannungsversorgung | 22 |
| Material Aderisolation | PE |
| Wandstärke Isolierung | 0,6 mm (Signal) |
| Aderdurchmesser inklusive Isolierung | 1,9 mm (Signal) |
| 1,4 mm (Power) | |
| Einzelader, Farbe | rot-schwarz, blau-weiß |
| Paarverseilung | 2 Adern zum Paar |
| Art der Paarschirmung | Alu-kaschierte Folie |
| Gesamtverseilung | 2 Paare um eine Beilauflitze in der Mitte zur Seele |
| Schirmung | Geflecht aus verzinnten Kupferdrähten |
| Optische Schirmbedeckung | 70 % |
| Nennspannung Leitung | ≤ 300 V |
| Prüfspannung Ader/Ader | 2000 V (50 Hz, 1 min.) |
| Prüfspannung Ader/Schirm | 2000 V (50 Hz, 1 min.) |
| Leitungs-Widerstand | 90 Ω/km (Signal) |
| 55 Ω/km (Power) | |
| Leitungs-Isolationswiderstand | ≥ 200 MΩ*km (bei 20 °C) |
| Wellenwiderstand | 120 Ω ±12 Ω (f = 1 MHz) |
| Betriebskapazität | 39,8 nF (bei 1 kHz, Ader/Ader) |
| Signallaufzeit | 4,46 ns/m |
| Mindestbiegeradius, fest verlegt | 5 x D |
| Mindestbiegeradius, flexibel verlegt | 10 x D |
| Halogenfreiheit | ja |
| Ölbeständigkeit | ja |
| Flammwidrigkeit | nach IEC 60332-3-25 (Cat. D) |
| Sonstige Beständigkeit | UV-beständig |
| Umgebungstemperatur (Betrieb) | -40 °C ... 105 °C |
| Umgebungsbedingungen | |
| Schutzart | IP65 |
| IP67 | |
| IP68 | |
| IP69K | |
| Umgebungstemperatur (Betrieb) | -40 °C ... 105 °C (Stecker/Buchse) |
| -40 °C ... 85 °C (bei raschen Temperaturwechseln (nach IEC 60512-11-4)) | |
| M12 | |
| Normbezeichnung | M12-Steckverbinder |
| Normen/Bestimmungen | IEC 61076-2-101 |
| Merkmal | Wert |
|---|---|
| Polzahl (EF001391) | 5 |
| Ausführung elektrischer Anschluss, feldseitig (EF005525) | M12 |
| Art des Steckkontaktes, feldseitig (EF006269) | Female (Buchse) |
| Anordnung der Kabelzuführung, feldseitig (EF005928) | gerade |
| Ausführung elektrischer Anschluss, gehäuseseitig (EF005524) | sonstige |
| Anordnung der Kabelzuführung, gehäuseseitig (EF005927) | sonstige |
| Kabellänge (EF000536) | 3 m |
| Werkstoff des Kabelmantels (EF004136) | sonstige |
| Halogenfrei (EF000025) | Ja |
| Farbe des Kabelmantels (EF008249) | schwarz |
| Mit LED-Anzeige (EF005950) | Nein |
| Geschirmt (EF000881) | Ja |
| Strahlenvernetzt (EF004115) | Nein |
| Werkstoff des Kontaktgrundkörpers (EF008248) | sonstige |
| Werkstoff der Kontaktbeschichtung (EF004020) | sonstige |
| Zul. Kabelaußentemperatur nach Montage ohne Erschütterung (EF001686) | -40 °C |
| Bemessungsstrom In (EF008250) | 4 A |
| Bemessungsspannung (EF000228) | 48 V |
| Schutzart (IP) (EF005474) | IP65 |
