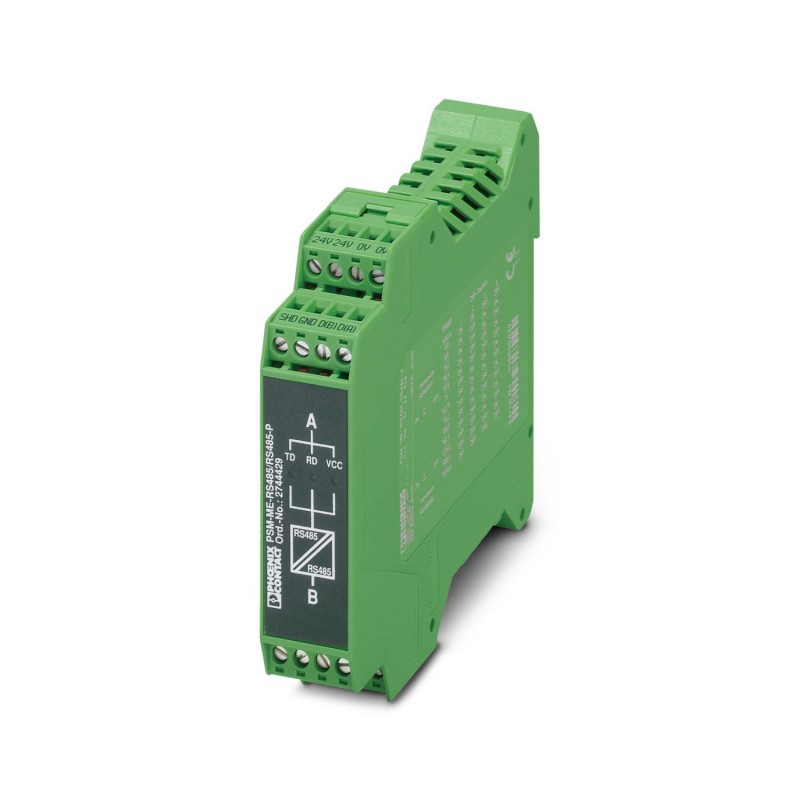

PSM-ME-RS485/RS485-P 2744429 PHOENIX CONTACT Repetidor, para la separación galvánica y aumento de alcance en..
PSM-ME-RS485/RS485-P
2744429
PHOENIX_CONTACT
Repetidor, para la separación galvánica y aumento de alcance en sistemas de bus de 2 hilos RS-485, separación de 3 vías, para montaje sobre carril
Controladores industriales (PLC) > Módulo de comunicación de PLC
Seguridad y comunicaciones
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Comprados juntos habitualmente
▲Más vendidos
▲Más Información
▲Datos técnicos
Notas
| Nota sobre el uso | |
| Nota sobre la aplicación | Solo para el uso industrial |
| Restricción de uso | |
| Indicación CEM | CEM: producto de clase A, véase declaración del fabricante en el centro de descargas |
| Restricción de uso | |
| Observación CCCex | El empleo en zonas Ex no está permitido en China. |
Propiedades del artículo
| Tipo de producto | Convertidor de interfaces |
| Aplicación | RS-485 |
| MTTF | 1808 Años (SN 29500 estándar, temperatura 25 °C, ciclo de trabajo 21 %) |
| 796 Años (SN 29500 estándar, temperatura 40 °C, ciclo de trabajo 34,25 %) | |
| 334 Años (SN 29500 estándar, temperatura 40 °C, ciclo de trabajo 100 %) | |
| Estado de mantenimiento de datos | |
| Revisión de artículo | 19 |
| Propiedades de aislamiento | |
| Grado de polución | 2 |
Propiedades eléctricas
| Separación galvánica | VCC // RS-485 (A) // RS-485 (B) |
| Potencia disipada máxima con condición nominal | 2,16 W |
| Tensión de prueba Interfaz de datos/alimentación | 1,5 kVeff(50 Hz, 1 min.) |
| Alimentación | |
| Tensión de alimentación | 18 V AC/DC ... 30 V AC/DC (a través de borne enchufable de conexión por tornillo COMBICON) |
| Tensión nominal de alimentación | 24 V AC/DC |
| Absorción de corriente típica | 90 mA (24 V DC) |
| Absorción de corriente máxima | 100 mA |
Datos de conexión
| Alimentación | |
| Unifilar/punto de embornaje rígido | 0,2 mm² ... 2,5 mm² |
| Unifilar/punto de embornaje flexible | 0,2 mm² ... 2,5 mm² |
| Sección de cable flexible [AWG] | 24 ... 12 |
| Par de apriete | 0,56 Nm ... 0,79 Nm |
Interfaces
| Distorsión de bits | < 1,5 % |
| Distorsión de bits entrada | máx. ± 35 % |
| Distorsión de bits, salida | < 3,6 % |
| Retardo de bits | < 200 ns |
| Señal | Modbus |
| Canales de transmisión | 2 (1/1), TD, RD, semidúplex |
| Datos: Interfaz RS-485, según EIA/TIA-485, DIN 66259-4/RS-485 de 2 hilos | |
| Velocidad de transmisión serie | 1,2 / 2,4 / 4,8 / 9,6 / 19,2 / 38,4 / 57,6 / 75 / 93,75 / 115,2 / 136 / 187,5 / 375 / 500 / 1500 kBit/s |
| Tipo de conexión | Conexión por tornillo enchufable |
| Longitud de transmisión | ≤ 1200 m (En función de la velocidad de transmisión, el sistema de bus y el tipo de cable) |
| Posibilidad de conexión en cascada | 9 (4,8 ... 93,75 kbits/s) |
| 8 (115,2 kBit/s) | |
| 7 (136 kBit/s) | |
| 6 (187,5 kBit/s) | |
| 5 (375 ... 1500 kBit/s) | |
| Resistencia terminal | 390 Ω |
| 180 Ω | |
| 390 Ω (conectable) | |
| Unifilar/punto de embornaje flexible | 0,2 mm² ... 2,5 mm² |
| Sección del conductor flexible AWG máx. | 12 |
| Sección del conductor flexible AWG mín. | 24 |
| Medio de transmisión | 2 hilos, par trenzado, apantallado |
| Formato de fichero/codificación | UART (11/10 bits conmutable, NRZ) |
| Conmutación de dirección de datos | De autogobierno, min. station response time 1 bit |
| Protocolos soportados | transparente de protocolo |
| Datos: Interfaz RS-485, según EIA/TIA-485, DIN 66259-4/RS-485 de 2 hilos | |
| Velocidad de transmisión serie | 1,2 / 2,4 / 4,8 / 9,6 / 19,2 / 38,4 / 57,6 / 75 / 93,75 / 115,2 / 136 / 187,5 / 375 / 500 / 1500 kBit/s |
| Longitud de transmisión | ≤ 1200 m (En función de la velocidad de transmisión, el sistema de bus y el tipo de cable) |
| Posibilidad de conexión en cascada | 9 (4,8 ... 93,75 kbits/s) |
| 8 (115,2 kBit/s) | |
| 7 (136 kBit/s) | |
| 6 (187,5 kBit/s) | |
| 5 (375 ... 1500 kBit/s) | |
| Unifilar/punto de embornaje flexible | 0,2 mm² ... 2,5 mm² |
| Sección del conductor flexible AWG máx. | 12 |
| Sección del conductor flexible AWG mín. | 24 |
| Medio de transmisión | 2 hilos, par trenzado, apantallado |
| Formato de fichero/codificación | UART (11/10 bits conmutable, NRZ) |
| Conmutación de dirección de datos | De autogobierno, min. station response time 1 bit |
| Protocolos soportados | transparente de protocolo |
Dimensiones
| Esquema de dimensiones |  |
| Anchura | 22,5 mm |
| Altura | 99 mm |
| Profundidad | 114,5 mm |
Datos del material
| Color (Carcasa) | verde (RAL 6021) |
| Material (Caja) | PA 6.6-FR |
Condiciones medioambientales y de vida útil
| Condiciones ambientales | |
| Índice de protección | IP20 |
| Temperatura ambiente (servicio) | -40 °C ... 70 °C |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C |
| Altitud | ≤ 5000 m (Véase la declaración del fabricante para conocer las limitaciones sobre la altura de servicio) |
| Humedad de aire admisible (servicio) | 10 % ... 95 % (sin condensación) |
Homologaciones
| CE | |
| Certificado | Conformidad CE |
| ATEX | |
| Marcado | II 3 G Ex nA IIC T4 Gc |
| Certificado | IBExU16ATEXB004 X |
| Observación | Tenga en cuenta las instrucciones especiales de instalación indicadas en la documentación. |
| IECEx | |
| Marcado | Ex nA IIC T4 Gc |
| Certificado | IECEx IBE 15.0034X |
| UL, EE. UU. / Canadá | |
| Marcado | 508 Recognized |
| Class I, Div. 2, Groups A, B, C, D | |
| Class I, Zone 2, AEx nA IIC T4 | |
| Class I, Zone 2, Ex nA IIC T4 Gc X | |
| Homologación Corea del Sur, KC | |
| Certificado | KCC-REI-PCK-FL2744429 |
| Prueba de gases nocivos | |
| Marcado | ISA-S71.04-1985 G3 Harsh Group A |
| Construcción naval | |
| Marcado | DNV GL |
| Datos DNV GL | |
| Temperature | B |
| Humidity | A |
| Vibración | A |
| EMC | B |
| Enclosure | Required protection according to the Rules shall be provided upon installation on board |
Datos CEM
| Compatibilidad electromagnética | Conformidad con la directiva EMC 2014/30/UE |
| Resistencia a interferencias | EN 61000-6-2:2005 |
| Emisión de interferencias | EN 61000-6-4 |
| Descarga de electricidad estática | |
| Normas/especificaciones | EN 61000-4-2 |
| Descarga de electricidad estática | |
| Descarga en contacto | ± 6 kV (Severidad del ensayo 3) |
| Descarga en el aire | ± 8 kV (Severidad del ensayo 3) |
| Descarga indirecta | ± 6 kV (Severidad del ensayo 3) |
| Observación | Criterio B |
| Campo electromagnético AF | |
| Normas/especificaciones | EN 61000-4-3 |
| Campo electromagnético AF | |
| Gama de frecuencias | 26 MHz ... 3 GHz (Severidad del ensayo 3) |
| Intensidad de campo | 10 V/m |
| Observación | Criterio A |
| Transitorios rápidos (Burst) | |
| Normas/especificaciones | EN 61000-4-4 |
| Transitorios rápidos (Burst) | |
| Entrada | ± 4 kV (Severidad del ensayo 3) |
| Señal | ± 2 kV (Severidad del ensayo 3) |
| Observación | Criterio B |
| Sobrecorriente momentánea (surge) | |
| Normas/especificaciones | EN 61000-4-5 |
| Sobrecorriente momentánea (surge) | |
| Entrada | ± 0,5 kV (Alimentación CC) |
| Señal | ± 2 kV (Línea de datos, asimétrico) |
| Observación | Criterio B |
| Perturbaciones conducidas | |
| Normas/especificaciones | EN 61000-4-6 |
| Perturbaciones conducidas | |
| Gama de frecuencias | 0,15 MHz ... 80 MHz |
| Observación | Criterio A |
| Tensión | 10 V |
| Emisión de interferencias | |
| Normas/especificaciones | EN 55011 |
| Observación | Clase A, campo de aplicación industria |
| Criterios | |
| Criterio A | Comportamiento de servicio normal dentro de los límites determinados. |
| Criterio B | Alteración transitoria del comportamiento de servicio, que es corregida por el propio aparato. |
Montaje
| Tipo de montaje | Montaje sobre carril DIN |
| Característica | Valor |
|---|---|
| Número de interfaces HW Ethernet industrial (EF003020) | 0 |
| Número de interfaces PROFINET (EF006932) | 0 |
| Número de interfaces HW RS232 (EF003021) | 0 |
| Número de interfaces HW RS422 (EF003022) | 0 |
| Número de interfaces HW RS485 (EF003023) | 0 |
| Número de interfaces HW en serie TTY (EF003024) | 0 |
| Número de interfaces HW USB (EF003025) | 0 |
| Número de interfaces HW en paralelo (EF003026) | 0 |
| Número de interfaces HW sin cables (EF006933) | 0 |
| Número de interfaces HW Otras (EF003027) | 0 |
| Con interfaz óptica (EF003028) | No |
| Soporta el protocolo EtherCAT (EF017564) | No |
| Soporta el protocolo TCP/IP (EF003050) | No |
| Soporta el protocolo PROFIBUS (EF003052) | No |
| Soporta el protocolo CAN (EF003053) | No |
| Soporta el protocolo INTERBUS (EF003054) | No |
| Soporta el protocolo ASI (EF003051) | No |
| Soporta protocolo KNX (EF003055) | No |
| Soporta el protocolo Modbus (EF003057) | No |
| Soporta el protocolo de autopista de datos (EF003058) | No |
| Soporta el protocolo DeviceNet (EF003059) | No |
| Soporta el protocolo SUCONET (EF003060) | No |
| Soporta el protocolo LON (EF003017) | No |
| Soporta el protocolo PROFINET IO (EF007525) | No |
| Soporta el protocolo PROFINET CBA (EF007524) | No |
| Soporta el protocolo SERCOS (EF006657) | No |
| Soporta el protocolo Foundation Fieldbus (EF007522) | No |
| Soporta el protocolo Ethernet/IP (EF007521) | No |
| Soporta el protocolo AS-Interface Safety at Work (EF007519) | No |
| Soporta el protocolo DeviceNet Safety (EF007520) | No |
| Soporta el protocolo de seguridad INTERBUS (EF006662) | No |
| Soporta el protocolo PROFIsafe (EF007526) | No |
| Soporta el protocolo SafetyBUS p (EF007527) | No |
| Soporta el protocolo para otros sistemas bus (EF003062) | Sí |
| Estándar inalámbrico Bluetooth (EF007178) | No |
| Estándar de radio WLAN 802.11 (EF007179) | No |
| Estándar de radio GPRS (EF008523) | No |
| Estándar de radio GSM (EF008524) | No |
| Estándar de radio UMTS (EF008525) | No |
| Maestro de enlace E/S (EF007298) | No |
| Redundancia (EF003156) | No |
| Con aislamiento galvánico (EF003272) | No |
| SIL según IEC 61508 (EF009889) | Ninguno |
| Apto para funciones de seguridad (EF001597) | No |
| Nivel de rendimiento según EN ISO 13849-1 (EF007399) | Ninguno |
| Equipos asociados (Ex ia) (EF004141) | No |
| Equipos asociados (Ex ib) (EF004142) | No |
| Categoría de protección contra explosiones para gas (EF003997) | Ninguno |
| Categoría de protección contra explosiones para polvo (EF003998) | Ninguno |
| Anchura (EF000008) | 22.5 mm |
| Altura (EF000040) | 99 mm |
| Profundidad (EF000049) | 114.5 mm |
