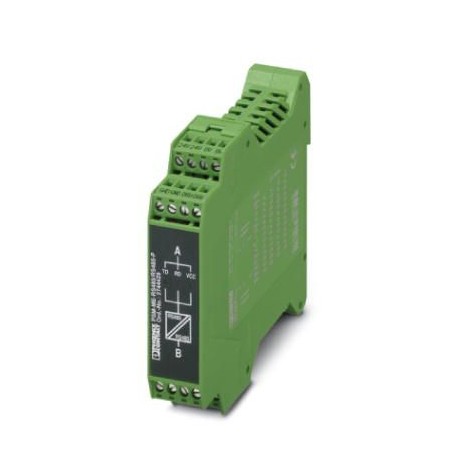

PSM-ME-RS485/RS485-P 2744429 PHOENIX CONTACT Repeater
PSM-ME-RS485/RS485-P
2744429
PHOENIX_CONTACT
Repeater
Ripetitore, per la separazione galvanica e l'aumento della portata nei sistemi bus RS-485 a 2 fili, separazione a 3 vie, per montaggio su guida
sistemi di controllo industriali (PLC) > modulo di comunicazione PLC
Sicurezza e comunicazioni
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Comprati di solito insieme
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2744429 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | DNC111 - |
| Pagina catalogo | Pagina 166 (C_5_2017) |
| GTIN | 4017918171797 |
| Peso per pezzo (confezione esclusa) | 188,800 g |
| Numero tariffa doganale | 85176200 |
| Paese di origine | DE (Germania) |
Nota
| Limitazione dell'uso | EMC: prodotto in classe A, vedere la dichiarazione del produttore nell'area download |
|---|
Dimensioni
| Disegno quotato | |
|---|---|
| Didascalia | Esecuzione compatta |
| Larghezza | 22,5 mm |
| Altezza | 99 mm |
| Profondità | 114,5 mm |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -40 °C ... 70 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 85 °C |
| Umidità dell'aria consentita (esercizio) | 10 % ... 95 % (senza condensa) |
| Posizione elevata | 5000 m (Per le limitazioni vedere la dichiarazione del produttore) |
| Grado di protezione | IP20 |
| Immunità ai disturbi | EN 50 082-2 |
Generalità
| Canali di trasmissione | 2 (1/1), TD, RD; half duplex |
|---|---|
| Ritardo bit | < 200 ns |
| Distorsione bit | < 1,5 % |
| Distorsione bit ingresso | max. ± 35 % |
| Distorsione bit, uscita | < 3,6 % |
| Separazione galvanica | VCC // RS-485 (A) // RS-485 (B) |
| Tensione di prova interfacce dati | 1,5 kV AC |
| Tensione di prova interfaccia dati/alimentazione | 1,5 kV AC |
| 1,5 kVeff(50 Hz, 1 min) | |
| Compatibilità elettromagnetica | Conformità alla direttiva EMC 2014/30/EU |
| Emissione disturbi | EN 50 081-1 |
| Peso netto | 188,8 g |
| Materiale custodia | PA 6.6-FR |
| Colore | verde |
| MTTF | 1808 Anni (Standard SN 29500, temperatura 25 °C, ciclo operativo 21% (5 giorni alla settimana, 8 ore al giorno)) |
| 796 Anni (Standard SN 29500, temperatura 40 °C, ciclo operativo 34,25 % (5 giorni alla settimana, 12 ore al giorno)) | |
| 334 Anni (Standard SN 29500, temperatura 40 °C, ciclo operativo 100 % (7 giorni alla settimana, 24 ore al giorno)) | |
| Grado d'inquinamento | 2 |
| Conformità | CE conforme |
| ATEX | II 3 G Ex nA IIC T4 Gc (Rispettare le note particolari relative all'installazione riportate nella documentazione!) |
| IECEx | Ex nA IIC T4 Gc |
| UL, USA / Canada | 508 Recognized |
| Class I, Div. 2, Groups A, B, C, D | |
| Class I, Zone 2, AEx nA IIC T4 | |
| Class I, Zone 2, Ex nA IIC T4 Gc X |
Alimentazione
| Tensione nominale | 24 V AC/DC |
|---|---|
| Range tensione di alimentazione | 18 V AC/DC ... 30 V AC/DC (mediante morsetto a vite a innesto COMBICON) |
| Max. corrente assorbita | 100 mA |
| Corrente assorbita tipica | 90 mA (24 V DC) |
| Sezione conduttore flessibile max. | 2,50 mm² |
| Sezione conduttore flessibile min. | 0,20 mm² |
| Sezione conduttore rigido max. | 2,50 mm² |
| Sezione conduttore rigido min. | 0,20 mm² |
| Sezione max. del conduttore flessibile AWG | 12 |
| Sezione min. conduttore flessibile AWG | 24 |
| Sezione trasversale conduttore AWG max. | 12 |
| Sezione trasversale conduttore AWG min. | 24 |
Interfacce seriali
| Interfaccia 1 | Interfaccia RS-485, secondo EIA/TIA-485, DIN 66259-4/RS-485 a 2 fili |
|---|---|
| Funzionamento | half duplex |
| Collegamento | Morsetto a vite estraibile |
| Formato dati/Codifica dati | UART (conversione 11/10 bit, NRZ) |
| Commutazione direzione dati | automatica, min. station response time 1 Bit |
| Mezzo trasmissivo | 2 fili twisted pair, schermati |
| Lunghezza di trasmissione | ≤ 1200 m (secondo il sistema bus impiegato - in funzione della velocità di trasmissione e del tipo di cavo) |
| Possibilità di configurazione a cascata | 9 (4,8 ... 93,75 kBit/s) |
| 8 (115,2 kBit/s) | |
| 7 (136 kBit/s) | |
| 6 (187,5 kBit/s) | |
| 5 (375 ... 1500 kBit/s) | |
| Resistenza terminale | 390 Ω |
| 180 Ω | |
| 390 Ω (inseribile) | |
| Sezione conduttore flessibile min. | 0,2 mm² |
| Sezione conduttore flessibile max. | 2,5 mm² |
| Sezione trasversale conduttore AWG min. | 24 |
| Sezione trasversale conduttore AWG max. | 12 |
| Protocolli | protocollo trasparente |
| Velocità di trasmissione seriale | 1,2 / 2,4 / 4,8 / 9,6 / 19,2 / 38,4 / 57,6 / 75 / 93,75 / 115,2 / 136 / 187,5 / 375 / 500 / 1500 kBit/s |
| Interfaccia 2 | Interfaccia RS-485, secondo EIA/TIA-485, DIN 66259-4/RS-485 a 2 fili |
| Funzionamento | half duplex |
| Formato dati/Codifica dati | UART (conversione 11/10 bit, NRZ) |
| Commutazione direzione dati | automatica, min. station response time 1 Bit |
| Mezzo trasmissivo | 2 fili twisted pair, schermati |
| Lunghezza di trasmissione | ≤ 1200 m (secondo il sistema bus impiegato - in funzione della velocità di trasmissione e del tipo di cavo) |
| Possibilità di configurazione a cascata | 9 (4,8 ... 93,75 kBit/s) |
| Sezione conduttore flessibile min. | 0,2 mm² |
| Sezione conduttore flessibile max. | 2,5 mm² |
| Sezione trasversale conduttore AWG min. | 24 |
| Sezione trasversale conduttore AWG max. | 12 |
| Protocolli | protocollo trasparente |
| Velocità di trasmissione seriale | 1,2 / 2,4 / 4,8 / 9,6 / 19,2 / 38,4 / 57,6 / 75 / 93,75 / 115,2 / 136 / 187,5 / 375 / 500 / 1500 kBit/s |
Normative e prescrizioni
| Compatibilità elettromagnetica | Conformità alla direttiva EMC 2014/30/EU |
|---|---|
| Tipo di prova | Caduta libera secondo IEC 60068-2-32 |
| Risultato della prova | 1 m |
| Tipo di prova | Resistenza alle vibrazioni secondo EN 60068-2-6/IEC 60068-2-6 |
| Risultato della prova | 5g, 10 ... 150 Hz, 2,5 h, in direzione XYZ |
| Tipo di prova | Urti secondo EN 60068-2-27/IEC 60068-2-27 |
| Risultato della prova | 25g, 11 ms durata, pulsazione d'urto d'onda semisinusoidale |
| Emissione disturbi | EN 50 081-1 |
| Immunità ai disturbi | EN 50 082-2 |
| Attacco a norma | CUL |
| Norme/Disposizioni | EN 61000-4-2 |
| Scarica contatti | ± 6 kV (Grado severità collaudo 3) |
| Scarica indiretta | ± 6 kV (Grado severità collaudo 3) |
| Norme/Disposizioni | EN 61000-4-3 |
| Frequenza | 26 MHz ... 3 GHz (Grado severità collaudo 3) |
| Norme/Disposizioni | EN 61000-4-4 |
| Osservazioni | Criterio B |
| Norme/Disposizioni | EN 61000-4-5 |
| Segnale | ± 1 kV (Linea dati, asimmetrica) |
| Norme/Disposizioni | EN 55011 |
| EN 61000-4-6 | |
| Frequenza | 0,15 MHz ... 80 MHz |
| Conformità | CE conforme |
| ATEX | II 3 G Ex nA IIC T4 Gc |
| IECEx | Ex nA IIC T4 Gc |
| UL, USA / Canada | 508 Recognized |
| Class I, Div. 2, Groups A, B, C, D | |
| Class I, Zone 2, AEx nA IIC T4 | |
| Class I, Zone 2, Ex nA IIC T4 Gc X | |
| DNV GL-Temperature | B |
| DNV GL-Humidity | A |
| DNV GL-Vibration | A |
| DNV GL-EMC | B |
| DNV GL-Enclosure | Required protection according to the Rules shall be provided upon installation on board |
| Test dei gas tossici | ISA-S71.04-1985 G3 Harsh Group A |
| Omologazione navale | DNV GL |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 10.0.119179290eCl@ss 4.027250312eCl@ss 4.127250312eCl@ss 5.027242208eCl@ss 5.127242200eCl@ss 6.019179200eCl@ss 7.019179290eCl@ss 8.019179290eCl@ss 9.019179290
| Caratteristica | Valore |
|---|---|
| numero di interfacce HW Industrial Ethernet (EF003020) | 0 |
| numero di interfacce PROFINET (EF006932) | 0 |
| numero di interfacce HW seriali RS232 (EF003021) | 0 |
| numero di interfacce HW seriali RS422 (EF003022) | 0 |
| numero di interfacce HW seriali RS485 (EF003023) | 0 |
| numero di interfacce HW seriali TTY (EF003024) | 0 |
| numero di interfacce HW USB (EF003025) | 0 |
| numero di interfacce HW parallele (EF003026) | 0 |
| numero di interfacce HW wireless (EF006933) | 0 |
| numero di interfacce HW altre (EF003027) | 0 |
| con interfaccia ottica (EF003028) | No |
| supporta il protocollo per EtherCAT (EF017564) | No |
| supporta il protocollo per TCP/IP (EF003050) | No |
| supporta il protocollo per PROFIBUS (EF003052) | No |
| supporta il protocollo per CAN (EF003053) | No |
| supporta il protocollo per INTERBUS (EF003054) | No |
| supporta il protocollo per ASI (EF003051) | No |
| supporta il protocollo per EIB (EF003055) | No |
| supporta il protocollo pour Modbus (EF003057) | No |
| supporta il protocollo per Data-Highway (EF003058) | No |
| supporta il protocollo per DeviceNet (EF003059) | No |
| supporta il protocollo per SUCONET (EF003060) | No |
| supporta il protocollo per LON (EF003017) | No |
| supporta il protocollo per PROFINET IO (EF007525) | No |
| supporta il protocollo per PROFINET CBA (EF007524) | No |
| supporta il protocollo per SERCOS (EF006657) | No |
| supporta il protocollo per Foundation Fieldbus (EF007522) | No |
| supporta il protocollo per EtherNet/IP (EF007521) | No |
| supporta il protocollo per AS-Interface Safety at Work (EF007519) | No |
| supporta il protocollo per DeviceNet Safety (EF007520) | No |
| supporta il protocollo per INTERBUS-Safety (EF006662) | No |
| supporta il protocollo per PROFIsafe (EF007526) | No |
| supporta il protocollo per SafetyBUS p (EF007527) | No |
| supporta il protocollo per altri sistemi bus (EF003062) | Sì |
| standard radio Bluetooth (EF007178) | No |
| standard radio WLAN 802.11 (EF007179) | No |
| standard radio GPRS (EF008523) | No |
| standard radio GSM (EF008524) | No |
| standard radio UMTS (EF008525) | No |
| link IO master (EF007298) | No |
| capacità di ridondanza (EF003156) | No |
| con separazione del potenziale (EF003272) | No |
| SIL secondo IEC 61508 (EF009889) | senza |
| adatto per funzioni di sicurezza (EF001597) | No |
| livello di performance secondo EN ISO 13849-1 (EF007399) | senza |
| risorsa corrispondente (Ex ia) (EF004141) | No |
| risorsa corrispondente (Ex ib) (EF004142) | No |
| categoria di protezione antideflagrante per gas (EF003997) | senza |
| categoria di protezione antideflagrante per polvere (EF003998) | senza |
| larghezza (EF000008) | 22.5 mm |
| altezza (EF000040) | 99 mm |
| profondità (EF000049) | 114.5 mm |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX AUTOMAZIONE IT.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2744429-PSM-ME-RS485/RS485-P | 329 Kbytes |
|
