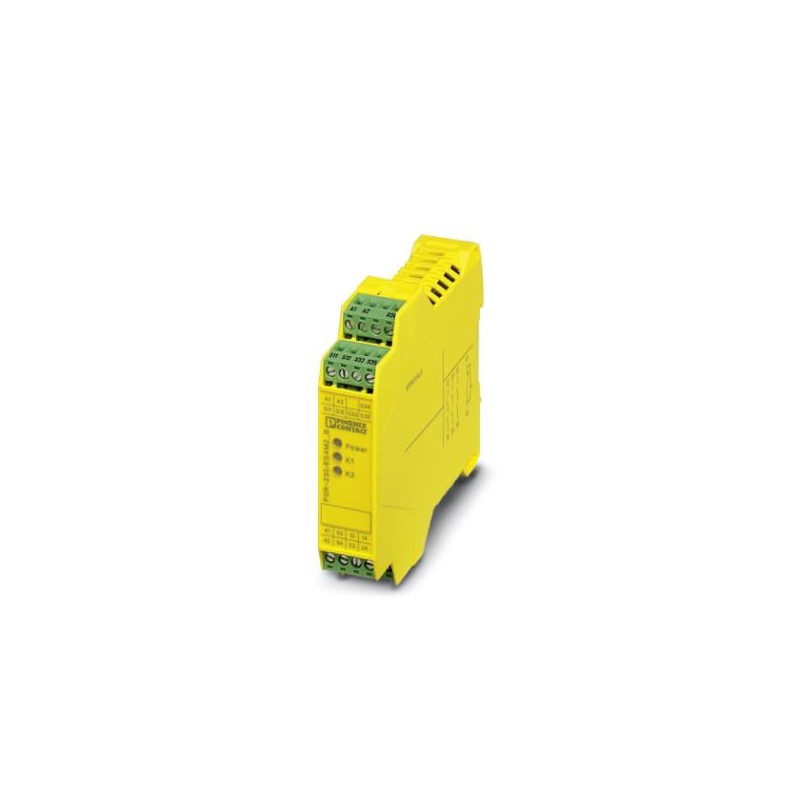

PSR-SCP-230AC/ESAM2/3X1/1X2/B 2901430 PHOENIX CONTACT Relé de seguridad
PSR-SCP-230AC/ESAM2/3X1/1X2/B
2901430
PHOENIX_CONTACT
Relé de seguridad para control de parada de emergencia y puerta de protección hasta SIL 1, SIL CL 1, Cat. 1, PL c, según la aplicación hasta SIL 3, SIL CL 3, Cat. 4, PL e, funcionamiento monocanal, 3 circuitos de disparo, tensión nominal de entrada 230 V AC/DC, bornes de tornillo enchufables
Seguridad y comunicaciones
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 2901430 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | DNA111 - |
| Página del catálogo | Página 260 (C_6_2017) |
| EAN | 4046356592185 |
| Peso por unidad (sin incluir el embalaje) | 23,000 g |
| Número de tarifa arancelaria | 85371098 |
| País de origen | DE (Alemania) |
Condiciones ambientales
| Temperatura ambiente (servicio) | -25 °C ... 55 °C |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C |
| Humedad del aire máx. admisible (servicio) | 75 % (En un valor medio, ocasionalmente 85 %, sin condensación) |
| Humedad de aire máx. admisible (almacenamiento/transporte) | 75 % (En un valor medio, ocasionalmente 85 %, sin condensación) |
| Altura de fijación | ≤ 2000 m (a través de NN) |
Datos de entrada
| Tensión de alimentación asignada del circuito de control US | |
|---|---|
| Tensión nominal de entrada UN | 230 V AC |
| Margen de tensión de entrada referido a UN | 0,85 ... 1,1 |
| Corriente de entrada típica con UN | 22 mA |
| Tensión en el circuito de entrada, de arranque y de retorno | ~ 24 V DC |
| Tiempo de reacción típico | 50 ms (Arranque manual) |
| 300 ms (arranque automático) | |
| Tiempo típico de excitación con Us | 300 ms (con activación a través de A1 o S11/S12) |
| Tiempo típico de apertura | 20 ms (con activación por S11/S12) |
| 150 ms (con activación por A1) | |
| Tiempo de recuperación | 1 s |
| Indicación de la tensión de servicio | LED verde |
| Indicación de estado | 2 x LED verde |
| Circuito de protección | Prot. contra sobretensiones Diodo supresor |
| Prot. contra sobretensiones Varistor | |
| Frecuencia de conmutación máxima | 0,5 Hz |
| Resistencia total de la línea máx. admisible | 50 Ω |
Datos de salida
| Tipo de contacto | 3 circuitos de intensidad de desbloqueo |
|---|---|
| 1 circuito de señal | |
| Material del contacto | AgSnO2, dorado superficial |
| Tensión de conmutación máxima | 250 V AC/DC |
| Tensión mínima de activación | 10 V AC/DC |
| Corriente constante límite | 6 A (contacto abierto) |
| 5 A (Contacto cerrado) | |
| Corriente de conexión máxima | 6 A |
| Corriente mínima de cierre | 10 mA |
| Cuadr. Corriente suma | 72 A2(ITH2= I12+ I22+ I32) |
| Potencia de ruptura (carga óhmica) máxima | 144 W (con 24 V DC) |
| 230 W (con 48 V DC) | |
| 68 W (con 110 V CC) | |
| 88 W (con 220 V DC) | |
| 2000 VA (Para 250 V AC) | |
| Potencia de ruptura (carga inductiva) máxima | 48 W (con 24 V DC) |
| 40 W (con 48 V DC) | |
| 35 W (con 110 V DC) | |
| 33 W (con 220 V DC) | |
| Potencia de ruptura mínima | 100 mW |
| Vida útil mecánica | aprox.107periodicidades de cambio de estado |
| Capacidad de ruptura (360 operaciones por hora) | 6 A (24 V DC) |
| 5 A (230 V AC) | |
| Fusible de salida | 10 A gL/gG NEOZED (Circuitos de disparo) |
| 6 A gL/gG NEOZED (Circuitos de señalización) |
Generalidades
| Tipo de relé | Relé electromecánico con contactos de conducción forzada según EN 50205 |
|---|---|
| Tipo de funcionamiento nominal | Tiempo de trabajo 100 % |
| Peso neto | 23 g |
| Posición para el montaje | discrecional |
| Tipo de montaje | Montaje sobre carril |
| Índice de protección | IP20 |
| IP54 | |
| Grado de protección mínimo del lugar de montaje | IP54 |
Datos de conexión
| Tipo de conexión | Conexión por tornillo |
|---|---|
| enchufable | sí |
| Sección de conductor rígido mín. | 0,2 mm² |
| Sección de conductor rígido máx. | 2,5 mm² |
| Sección de conductor flexible mín. | 0,2 mm² |
| Sección de conductor flexible máx. | 2,5 mm² |
| Sección de conductor AWG mín. | 24 |
| Sección de conductor AWG máx. | 12 |
| Longitud a desaislar | 7 mm |
| Rosca de tornillo | M3 |
Parámetros técnicos de seguridad
| Categoría de parada | 0 |
|---|---|
| Safety Integrity Level (SIL) | 1 (en función de la aplicación, hasta SIL 3) |
| 1 (en función de la aplicación, hasta SIL 3) | |
| Denominación | EN ISO 13849 |
| Performance Level (PL) | c (en función de la aplicación, hasta PL e) |
| Categoría | 1 (en función de la aplicación, hasta Cat. 4) |
| Safety Integrity Level Claim Limit (SIL CL) | 1 (en función de la aplicación, hasta SILCL 3) |
Normas y especificaciones
| Denominación | Líneas de fuga y espacios de aire entre los circuitos |
|---|---|
| Normas/especificaciones | DIN EN 50178/VDE 0160 |
| Tensión de aislamiento de dimensionamiento | 250 V AC |
| Tensión transitoria de dimensionamiento / aislamiento | 4 kV/aislamiento de base (separación segura, aislamiento reforzado y 6 kV entre A1-A2/lógica/circuitos disparo y señalización). |
| Grado de polución | 2 |
| Categoría de sobretensiones | III |
| Choque | 15g |
| Vibración (servicio) | 10 Hz ... 150 Hz, 2g |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
|---|---|
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.027371102eCl@ss 4.127371102eCl@ss 5.027371901eCl@ss 5.127371900eCl@ss 6.027371800eCl@ss 7.027371819eCl@ss 8.027371819eCl@ss 9.027371819
