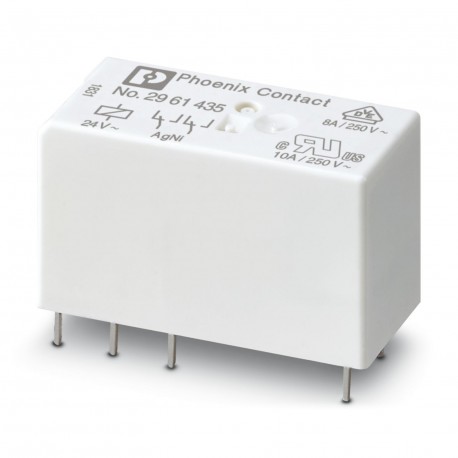

REL-MR- 24AC/21-21 2961435 PHOENIX CONTACT Relé de potencia en miniatura enchufable, con contacto de potenci..
REL-MR-24AC/21-21
2961435
PHOENIX_CONTACT
Relé de potencia en miniatura enchufable, con contacto de potencia, 2 contactos conmutados, tensión de entrada 24 V AC
Relés > Relé de conmutación
relés industriales
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Comprados juntos habitualmente
▲Más vendidos
▲Más Información
▲| Tipo de producto | Relé individual |
| Modo operativo | Tiempo de trabajo 100 % |
| Vida útil mecánica | 1x 107operaciones |
| Estado de mantenimiento de datos | |
| Fecha del último mantenimiento de los datos | 02.05.2024 |
| Revisión de artículo | 02 |
| Propiedades de aislamiento | |
| Categoría de sobretensión | III |
| Grado de polución | 3 |
| Vida útil eléctrica | ver el diagrama |
| Potencia disipada máxima con condición nominal | 0,77 W |
| Tensión de prueba (Devanado/contacto) | 5 kV AC (50 Hz, 1 min., devanado/contacto) |
| Tensión de prueba (Contacto/contacto) | 2,5 kV AC (50 Hz, 1 min., contacto/contacto) |
| Lado de excitación | |
| Tensión nominal de entrada UN | 24 V AC |
| Rango de tensión de entrada | 18,7 V AC ... 37,2 V AC |
| Margen de tensión de entrada referido a UN | ver el diagrama |
| Frecuencia de red | 50/60 Hz |
| Comportamiento de conmutación del accionamiento | monoestable |
| Accionamiento (polaridad) | bipolar |
| Corriente de entrada típica a UN | 32 mA (con 50 Hz) |
| 24 mA (A 60 Hz) | |
| Tiempo de reacción típico | 3 ms ... 12 ms (En función de la posición de fase) |
| Margen de tiempo de apertura típico | 2 ms ... 9 ms (En función de la posición de fase) |
| Resistencia de bobina | 350 Ω ±10 % (a 20 °C) |
| Conmutar | |
| Tipo de conmutación del contacto | 2 contactos conmutados |
| Tipo de contacto de conmutación | Contacto simple |
| Material del contacto | AgNi |
| Tensión de conmutación máxima | 250 V AC/DC |
| Tensión mínima de activación | 5 V (para 10 mA) |
| Corriente constante límite | 8 A |
| Corriente de conexión máxima | 12 A (20 ms) |
| Corriente de conmutación mínima | 10 mA (con 5 V) |
| Potencia de ruptura (carga óhmica) máxima | 190 W (con 24 V DC) |
| 85 W (con 48 V DC) | |
| 60 W (con 60 V DC) | |
| 44 W (con 110 V DC) | |
| 60 W (con 220 V DC) | |
| 2000 VA (con 250 V AC) | |
| Capacidad de ruptura | 2 A (Con 24 V, DC13) |
| 0,2 A (Con 250 V, DC13) | |
| 3 A (Con 24 V, AC15) | |
| 3 A (con 120 V, AC15) | |
| 3 A (con 250 V, AC15) | |
| Carga de motor según UL 508 | 1/4 HP, 120 V AC |
| 1/2 HP, 240 V AC | |
| Tipo de conexión | Conexión enchufable / conexión por soldadura |
| Esquema de dimensiones |  |
| Anchura | 12,7 mm |
| Altura | 29 mm |
| Profundidad | 15,7 mm |
| Color | blanco (RAL 9010) |
| Condiciones ambientales | |
| Índice de protección | RT III |
| Temperatura ambiente (servicio) | -40 °C ... 85 °C |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C |
| Prueba de gases nocivos | |
| Marcado | ISA-S71.04. G3 Harsh Group |
| EN 60068-2-60 | |
| Normas/especificaciones | IEC 60664 |
| EN 50178 | |
| EN 61810-1 |
| Indicaciones de montaje | Alineable sin separación (>70 °C ≥ 2,5 mm) |
| Posición para el montaje | discrecional |
| Característica | Valor |
|---|---|
| Ejecución de la conexión eléctrica (EF003961) | Otros |
| Dispositivo completo con zócalo (EF003359) | No |
| Con abrazaderas extraíbles (EF003340) | No |
| Con indicador LED (EF005950) | No |
| Voltaje nominal de suministro piloto piloto para CA 50 Hz (EF003978) | 18.7 V |
| Voltaje nominal de suministro piloto piloto para CA 60 Hz (EF003979) | 18.7 V |
| Tipo de tensión de accionamiento (EF008242) | CA |
| Unidad, polaridad (EF003355) | Sin polaridad |
| Comportamiento de conmutación del accionamiento (EF003356) | Estable mono |
| Número de contactos normalmente cerrados (EF008255) | 0 |
| Número de contactos normalmente abiertos (EF008256) | 0 |
| Número de contactos inversores (EF008257) | 2 |
| Tipo de contacto de conmutación (EF003358) | Contacto simple |
| Con contactos impulsados positivamente (EF003357) | No |
| Material del inserto de contacto (EF008521) | Otros |
| Material de recubrimiento del contacto (EF004020) | Sin tratamiento |
| Intensidad nominal (EF000001) | 0.032 A |
| Grado de protección (IP) (EF005474) | Otros |
| Anchura (EF000008) | 12.7 mm |
| Altura (EF000040) | 29 mm |
| Profundidad (EF000049) | 15.7 mm |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO RELES PHOENIX ES.pdf | 6 Mbytes |
|
| PHOENIX CONTACT-2961435-REL-MR- 24AC/21-21 | 176 Kbytes |
|
