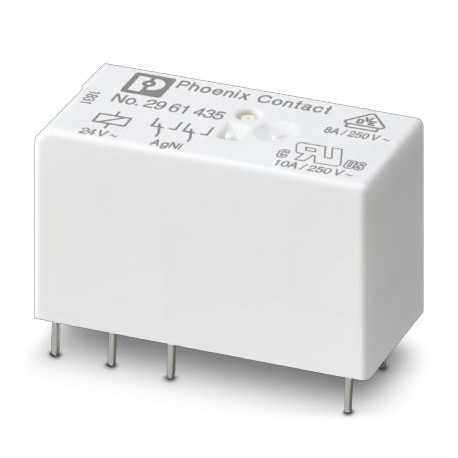

REL-MR- 24AC/21-21 2961435 PHOENIX CONTACT Relè singolo Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

REL-MR- 24AC/21-21 2961435 PHOENIX CONTACT Relè singolo

REL-MR- 24AC/21-21

2961435

PHOENIX_CONTACT

10

Relè singolo

Maggiori dettagli


Relè industriali

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Comprati di solito insieme

Dettagli



Dati commerciali

Codice per l'ordinazione2961435
Pezzi/conf.10 PZ
Sales keyCK6195 -
Quantità di ordinazione minima10 PZ
Pagina catalogoPagina 304 (C_5_2017)
GTIN4017918937843
Peso per pezzo (confezione esclusa)14,850 g
Numero tariffa doganale85364190
Paese di origineAT (Austria)

Dimensions

Larghezza12,7 mm
Altezza29 mm
Profondità15,7 mm

Ambient conditions

Temperatura ambiente (esercizio)-40 °C ... 85 °C
Temperatura ambiente (trasporto e stoccaggio)-40 °C ... 85 °C

Lato eccitazione

Tensione d'ingresso nominale UN24 V AC
Range d'ingresso rispetto a UNvedi diagramma
Frequenza di rete50/60 Hz
Corrente d'ingresso tipica con UN32 mA (a 50 Hz)
24 mA (a 60 Hz)
Tempo di eccitazione tipica3 ms ... 12 ms (a seconda della lunghezza di fase)
Intervallo tempo di diseccitazione tipico2 ms ... 9 ms (a seconda della lunghezza di fase)
Resistenza bobina350 Ω ±10 % (a 20 °C)
Potenza dissipata in condizioni nominali0,77 W

Lato contatti

Esecuzione dei contatti2 contatti di scambio
Tipo di contatto di commutazionecontatto semplice
Materiale dei contattiAgNi
Max. tensione commutabile250 V AC/DC
Min. tensione commutabile5 V (a 10 mA)
Min. corrente10 mA (a 5 V)
Max. corrente d'inserzione12 A (20 ms)
Corrente di carico permanente8 A
Max. potenza commutabile (carico ohmico)190 W (con 24 V DC)
85 W (con 48 V DC)
60 W (con 60 V DC)
44 W (con 110 V DC)
60 W (con 220 V DC)
2000 VA (con 250 V AC)
Potere di rottura2 A (a 24 V, DC13)
0,2 A (a 250 V, DC13)
3 A (con 24 V, AC15)
3 A (con 120 V, AC15)
3 A (con 250 V, AC15)
Carico motore secondo UL 5081/4 HP, 120 V AC
1/2 HP, 240 V AC

Generalità

Tensione di prova avvolgimento relè/contatto relè5 kV AC (50 Hz, 1 min)
Tensione di prova contatto relè/contatto relè2,5 kV AC (50 Hz, 1 min)
Funzionamento100 % ED
Grado di protezioneRT III (a prova di lavaggio)
Durata meccanica1x 107cicli di manovre
Durata, elettricavedi diagramma
Posizione d'installazionea scelta
Indicazione per il montaggioaffiancabile senza distanza (>70 °C ≥ 2,5 mm)
Peso netto (SAP)14,85 g

Normative e prescrizioni

Attacco a normaCUL
Norme/DisposizioniIEC 60664
EN 50178
EN 61810-1
Grado d'inquinamento3
Categoria di sovratensioneIII

Environmental Product Compliance

China RoHSPeriodo per utilizzo conforme: illimitato = EFUP-e
Nessuna sostanza pericolosa sopra i valori di soglia

Classifiche

Datasheet - PDF
