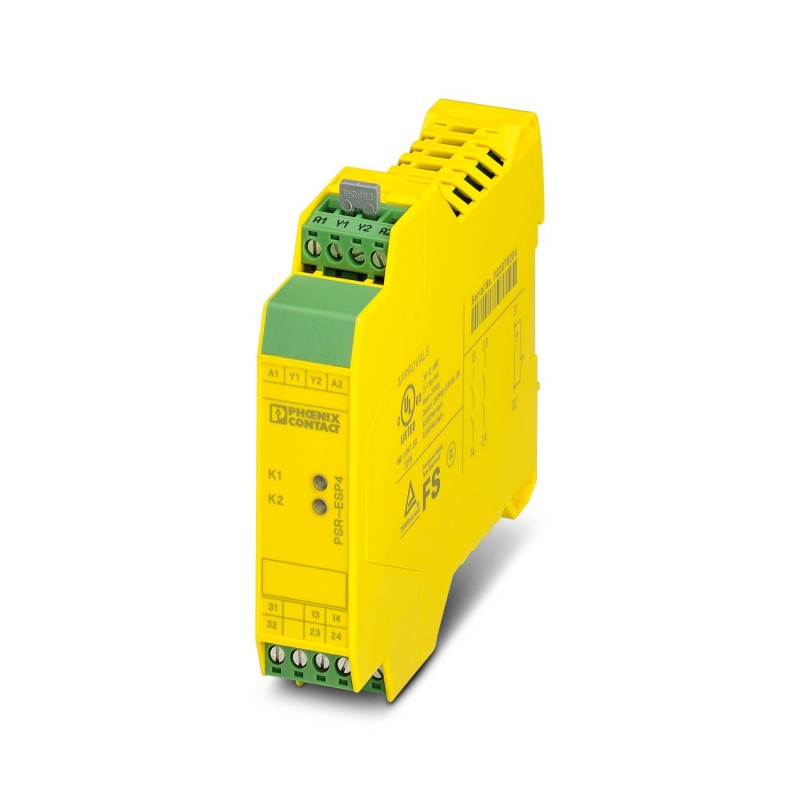

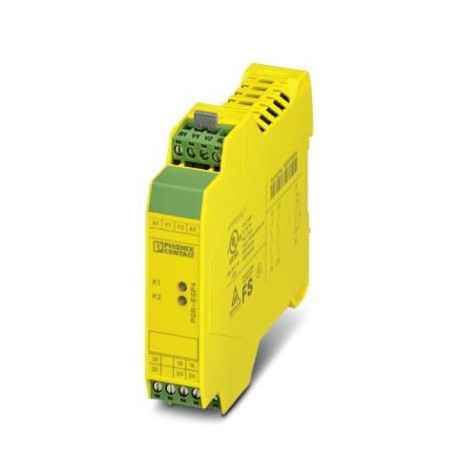

PSR-SPP- 24DC/ESP4/2X1/1X2 2981017 PHOENIX CONTACT Relé de seguridad para aplicaciones SIL 3 de alta y baja ..
PSR-SPP-24DC/ESP4/2X1/1X2
2981017
PHOENIX_CONTACT
Relé de seguridad para aplicaciones SIL 3 de alta y baja demanda, también homologado según EN 50156, DNV y EN ISO 13849, control de paro de emergencia y puertas de seguridad, 1 canal, 2 circuitos de disparo, 1 contacto de señal, anchura: 22,5 mm, borna push-in enchufable
Relés > Dispositivo de vigilancia de circuitos de seguridad
Seguridad y comunicaciones
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲Datos técnicos
Notas
| Nota sobre el uso | |
| Nota sobre la aplicación | Solo para el uso industrial |
Propiedades del artículo
| Tipo de producto | Relé de seguridad |
| Familia de productos | PSRclassic |
| Aplicación | Parada de emergencia |
| Técnica de procesos | |
| Puerta de protección | |
| Vida útil mecánica | aprox.107periodicidades de cambio de estado |
| Tipo de relé | Relé electromecánico con contactos de conducción forzada según IEC/EN 61810-3 |
| Estado de mantenimiento de datos | |
| Revisión de artículo | 08 |
| Tiempos | |
| Tiempo de reacción típico | típ. 60 ms (con arranque controlado, manual Us) |
| 60 ms (con arranque automático Us) | |
| Tiempo típico de excitación con Us | 60 ms (con Us/con activación mediante A1) |
| Tiempo típico de apertura | típ. 20 ms (con Us/con activación mediante A1) |
| Tiempo de rearranque | < 1 s (Tiempo de arranque) |
| Tiempo de recuperación | ≥ 1 s (según la exigencia en cuanto a la función de seguridad) |
Propiedades eléctricas
| Potencia disipada máxima con condición nominal | 16,12 W (Con US= 26,4 V, IL² = 72 A², Ptotal máx= 1,72 W + 14,4 W) |
| Tipo de funcionamiento nominal | Tiempo de trabajo 100 % |
| Líneas de fuga y espacios de aire entre los circuitos | |
| Tensión de aislamiento de dimensionamiento | 250 V |
| 250 V | |
| Tensión transitoria de dimensionamiento / aislamiento | Véase el capítulo Coordinación de aislamientos |
Datos de entrada
| Digital: Lógica (A1) | |
| Descripción de la entrada | con orientación a la seguridad |
| Número de entradas | 1 |
| Margen de tensión de entrada Señal "1" | 20,4 V ... 26,4 V |
| Corriente de entrada | máx. 1 A (Típ. con US, Δt = |
| Tiempo de filtro | máx. 3 ms (Anchura del impulso de prueba; impulso de prueba bajo) |
| min. 200 ms (Anchura del impulso de prueba; impulso de prueba bajo) | |
| No se admite el impulso de prueba claro/impulso de prueba elevado. | |
| Resistencia total de la línea máx. admisible | 50 Ω |
| Circuito de protección | Diodo supresor |
| Absorción de corriente | 65 mA (típ. con US) |
| Digital: Circuito de arranque (Y2) | |
| Descripción de la entrada | sin orientación a la seguridad |
| Número de entradas | 1 |
| Margen de tensión de entrada Señal "1" | 20,4 V ... 26,4 V |
| Corriente de entrada | < 14 mA (Típ. con USen Y2, Δt - 10 ms) |
| Tiempo de filtro | No se admite el impulso de prueba |
| Resistencia total de la línea máx. admisible | 50 Ω |
| Circuito de protección | Diodo supresor |
| Absorción de corriente | 0 mA (Típ. con USen Y2) |
Datos de salida
| Relé: Circuitos de disparo (13/14, 23/24) | |
| Descripción de la salida | cada uno 2 NA en serie, con orientación a la seguridad, libres de potencial |
| Número de salidas | 2 |
| Tipo de conmutación del contacto | 2 circuitos de disparo |
| Material del contacto | AgSnO2 |
| Tensión de conmutación | min. 10 V |
| máx. 250 V AC/DC | |
| Potencia mín. de conmutación | min. 100 mW |
| Corriente de entrada | min. 10 mA |
| máx. 6 A | |
| Capacidad de ruptura según IEC 60947-5-1 | 5 A (AC15) |
| 5 A (DC13) | |
| Corriente constante límite | 6 A (Observar derating y curva de límite de carga) |
| Cuadr. Corriente suma | 72 A2(observar derating) |
| Frecuencia de conmutación | máx. 0,5 Hz |
| Vida útil mecánica | 107periodicidades de cambio de estado |
| Potencia de ruptura (carga óhmica) máxima | Observar derating y curva de límite de carga |
| Potencia de ruptura (carga inductiva) máxima | Observar derating y curva de límite de carga |
| Fusible de salida | 10 A gL/gG |
| 4 A gL/gG (para aplicaciones de baja demanda) | |
| Relé: Circuito de señalización (31/32) | |
| Descripción de la salida | 2 NC en paralelo, sin orientación a la seguridad, flotantes |
| Número de salidas | 1 |
| Tipo de conmutación del contacto | 1 circuito de señal |
| Material del contacto | AgSnO2 |
| Tensión de conmutación | min. 10 V AC/DC |
| máx. 250 V AC/DC | |
| Potencia mín. de conmutación | min. 100 mW |
| Corriente de entrada | min. 10 mA |
| máx. 6 A | |
| Capacidad de ruptura según IEC 60947-5-1 | 1,5 A (AC15) |
| 2 A (DC13) | |
| Corriente constante límite | 6 A |
| Cuadr. Corriente suma | 36 A2(observar derating) |
| Frecuencia de conmutación | máx. 0,5 Hz |
| Vida útil mecánica | 107periodicidades de cambio de estado |
| Potencia de ruptura (carga óhmica) máxima | Observar derating y curva de límite de carga |
| Potencia de ruptura (carga inductiva) máxima | Observar derating y curva de límite de carga |
| Fusible de salida | 6 A gL/gG |
Datos de conexión
| Tecnología de conexión | |
| enchufable | sí |
| Conexión de conductores | |
| Tipo de conexión | Conexión push-in |
| Sección de conductor rígido | 0,2 mm² ... 1,5 mm² |
| Sección de conductor flexible | 0,2 mm² ... 1,5 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico | 0,25 mm² ... 1,5 mm² (sólo en combinación con CRIMPFOX 6) |
| Sección de conductor flexible con puntera, sin manguito de plástico | 0,25 mm² ... 1,5 mm² (sólo en combinación con CRIMPFOX 6) |
| Sección de cable AWG | 24 ... 16 |
| Longitud a desaislar | 8 mm |
Señalización
| Indicación de estado | LED (verde) |
| Indicación de la tensión de servicio | LED verde |
Dimensiones
| Anchura | 22,5 mm |
| Altura | 112 mm |
| Profundidad | 114,5 mm |
Datos del material
| Color (Carcasa) | amarillo (RAL 1018) |
| Material carcasa | Poliamida |
Parámetros
| Datos técnicos de seguridad | |
| Categoría de parada | 0 |
| Datos técnicos de seguridad: EN ISO 13849 | |
| Categoría | 4 |
| Performance Level (PL) | e |
| Datos técnicos de seguridad: IEC 61508 - alta demanda | |
| Safety Integrity Level (SIL) | 3 |
| Datos técnicos de seguridad: IEC 61508 - baja demanda | |
| Safety Integrity Level (SIL) | 3 |
| Datos técnicos de seguridad: EN IEC 62061 | |
| Safety Integrity Level (SIL) | 3 |
Condiciones medioambientales y de vida útil
| Condiciones ambientales | |
| Índice de protección | IP20 |
| Grado de protección mínimo del lugar de montaje | IP54 |
| Temperatura ambiente (servicio) | -20 °C ... 55 °C (observar derating) |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 70 °C |
| Altura de fijación | ≤ 2000 m (a través de NN) |
| Humedad de aire máx. admisible (almacenamiento/transporte) | 75 % (En un valor medio, ocasionalmente 85 %, sin condensación) |
| Humedad del aire máx. admisible (servicio) | 75 % (En un valor medio, ocasionalmente 85 %, sin condensación) |
| Choque | 15g |
| Vibración (servicio) | 10 Hz ... 150 Hz, 2g |
Homologaciones
| CE | |
| Marcado | Conformidad CE |
Normas y especificaciones
| Líneas de fuga y espacios de aire entre los circuitos | |
| Normas/especificaciones | DIN EN 60947-1 |
Montaje
| Tipo de montaje | Montaje sobre carril DIN |
| Posición para el montaje | sobre carril horizontal y vertical |
