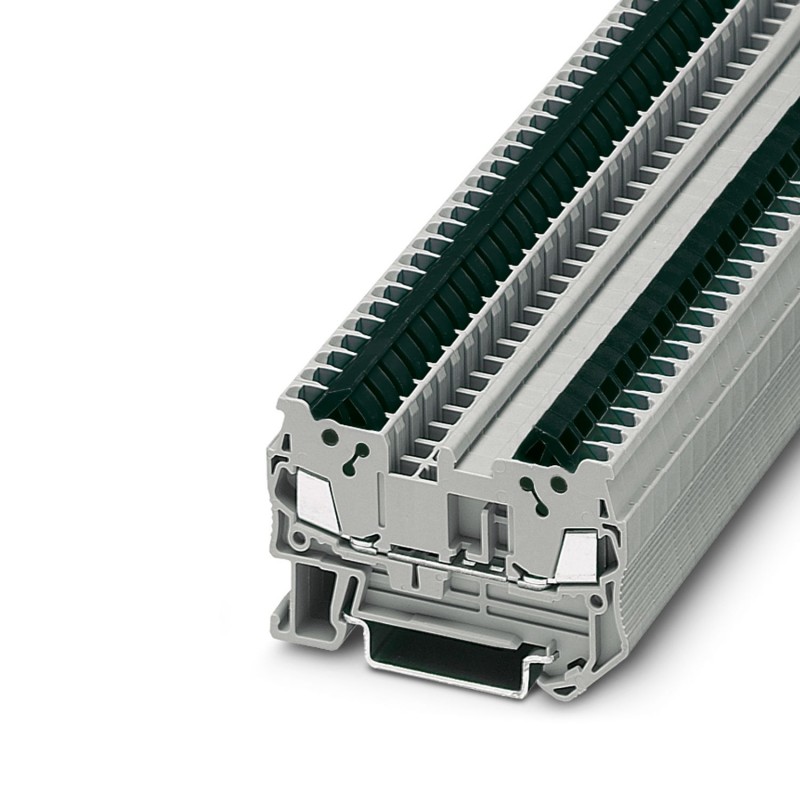

QTC 1,5 L BK 3205021 PHOENIX CONTACT Borne de conexión rápida, tipo de conexión: Conexión rápida, número de ..
QTC 1,5 L BK
3205021
PHOENIX_CONTACT
50
Borne de conexión rápida, tipo de conexión: Conexión rápida, número de conexiones: 2, sección:0,25 mm² - 1,5 mm², AWG: 24 - 16, anchura: 5,2 mm, color: gris, clase de montaje: NS 35/7,5, NS 35/15
Borne de conexión rápida, tensión nominal: 800 V, corriente nominal: 17,5 A, tipo de conexión: Conexión rápida, 1er piso, Sección de dimensionamiento: 1,5 mm², sección: 0,25 mm² - 1,5 mm², clase de montaje: NS 35/7,5, NS 35/15, color: gris
Bloques de terminales > Terminal de conexión de paso
Conectividad armarios industriales
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲| Tipo de producto | Borne de paso |
| Número de conexiones | 2 |
| Número de filas | 1 |
| Potenciales | 1 |
| Estado de mantenimiento de datos | |
| Revisión de artículo | 01 |
| Propiedades de aislamiento | |
| Categoría de sobretensión | III |
| Grado de polución | 3 |
| Tensión transitoria de dimensionamiento | 8 kV |
| Potencia disipada máxima con condición nominal | 0,56 W |
| Número de conexiones por piso | 2 |
| Frecuencia de conexión con la misma sección | 100 |
| Sección nominal | 1,5 mm² |
| 1er piso | |
| Material Aislamiento de conductor | PVC / PE |
| Conexión según norma | IEC 60947-7-1 |
| Sección de conductor rígido | 0,25 mm² ... 1,5 mm² |
| Sección de conductor AWG | 24 ... 16 (Convertido según IEC) |
| Sección de conductor flexible | 0,25 mm² ... 1,5 mm² |
| Sección de cable flexible [AWG] | 24 ... 16 (Convertido según IEC) |
| Sección Cables de sensores | 0,25 mm² ... 0,34 mm² |
| Corriente nominal | 17,5 A |
| Corriente de carga máxima | 17,5 A (con una sección de conductor de 1,5 mm²) |
| Tensión nominal | 800 V |
| Sección nominal | 1,5 mm² |
| Datos de dimensionamiento (ATEX/IECEx) | |
| Marcado | II 2 GD Ex eb IIC Gb |
| Rango de temperatura de funcionamiento | -45 °C ... 90 °C |
| Accesorios con certificado Ex | 3205161 D-QTC 1,5 |
| 3206209 ATP-QTC | |
| 1204517 SZF 1-0,6X3,5 | |
| 3022276 CLIPFIX 35-5 | |
| 3022218 CLIPFIX 35 | |
| Lista puentes | Puente enchufable / FBS 2-5 / 3030161 |
| Puente enchufable / FBS 3-5 / 3030174 | |
| Puente enchufable / FBS 4-5 / 3030187 | |
| Puente enchufable / FBS 5-5 / 3030190 | |
| Puente enchufable / FBS 10-5 / 3030213 | |
| Puente enchufable / FBS 20-5 / 3030226 | |
| Datos puente | 16,5 A / 1,5 mm² |
| Incremento de temperatura Ex | 40 K (18,6 A / 1,5 mm²) |
| Tensión nominal | 550 V |
| para puentear con puente | 550 V |
| - en puenteado no contiguo | 352 V |
| - en puenteado de la longitud necesaria con tapa | 220 V |
| - en puenteado de la longitud necesaria con placa separadora | 275 V |
| Tensión de aislamiento de dimensionamiento | 500 V |
| analógica | (permanente) |
| Planta Ex Generalidades | |
| Corriente asignada | 16,5 A |
| Corriente de carga máxima | 16,5 A |
| Resistencia de contacto | 1 mΩ |
| Datos de conexión Ex Generalidades | |
| Sección nominal | 1,5 mm² |
| Sección de dimensionamiento AWG | 16 |
| Capacidad de conexión, cable rígido | 0,25 mm² ... 1,5 mm² |
| Capacidad de conexión AWG | 24 ... 16 |
| Capacidad de conexión, cable flexible | 0,25 mm² ... 1,5 mm² |
| Capacidad de conexión AWG | 24 ... 16 |
| Frecuencia de conexión con la misma sección | 100 |
| Anchura | 5,2 mm |
| Ancho de tapa | 2,2 mm |
| Color | gris (RAL 7042) |
| Clase de inflamabilidad según UL 94 | V0 |
| Grupo material aislante | I |
| Material aislante | PA |
| Utilización estática de material aislante en frío | -60 °C |
| Índice de temperatura del material aislante (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Índice de temperatura del material aislante relativo (Elec., UL 746 B) | 130 °C |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Emisión de calor calorímetra NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Inflamabilidad de las superficies NFPA 130 (ASTM E 162) | aprobado |
| Densidad de los gases de combustión óptica específica NFPA 130 (ASTM E 662) | aprobado |
| Toxicidad de los gases de combustión NFPA 130 (SMP 800C) | aprobado |
| Diámetro de conductor incl. aislamiento | 3 mm |
| Datos mecánicos | |
| Pared lateral abierta | Sí |
| Condiciones ambientales | |
| Temperatura ambiente (almacenamiento / transporte) | -25 °C ... 60 °C (durante poco tiempo, no más de 24 h, de -60 °C a +70 °C) |
| Temperatura ambiente (montaje) | -5 °C ... 70 °C |
| Temperatura ambiente (accionamiento) | -5 °C ... 70 °C |
| Humedad de aire admisible (almacenamiento / transporte) | 30 % ... 70 % |
| Conexión según norma | IEC 60947-7-1 |
| Tipo de montaje | NS 35/7,5 |
| NS 35/15 |
