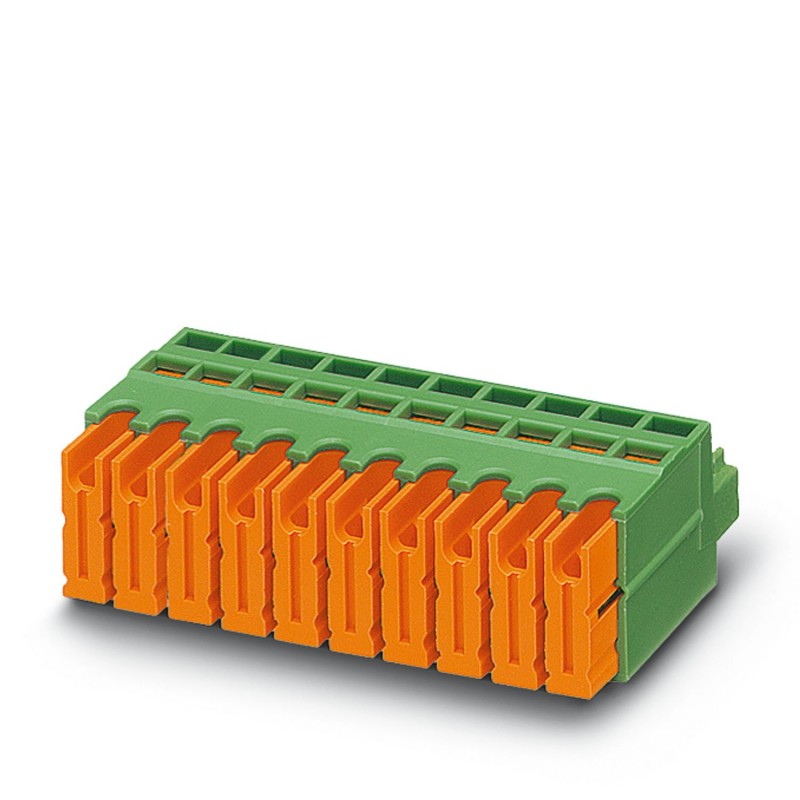

QC 0,5/ 5-ST-3,81 BD2:1-5 1028940 PHOENIX CONTACT Conector de placa de circuito impreso, sección nominal: 0,..
QC 0,5/ 5-ST-3,81 BD2:1-5
1028940
PHOENIX_CONTACT
50
Producto bajo demanda, no admite devolución.
Conector de placa de circuito impreso, sección nominal: 0,5 mm², color: verde, corriente nominal: 6 A, tensión nominal (III/2): 200 V, superficie de contacto: Sn, tipo de conexión del contacto: Hembra, número de potenciales: 5, número de filas: 1, número de polos: 5, número de conexiones: 5, familia de artículos: QC 0,5/..-ST, paso: 3,81 mm, tipo de conexión: Conexión por desplazamiento, dirección de conexión conductor/placa de circuito impreso: 0 °, sistema enchufable: COMBICON MC 1,5, bloqueo: sin, tipo de sujeción: sin, tipo de embalaje: empaquetado en caja
Conector PCB, Sección transversal nominal: 0,5 mm2, Color: verde, Corriente nominal: 6 A, Tensión nominal (III/2): 200 V, Superficie de contacto: Sn, Tipo de contacto: Toma de casquillo, Número de potenciales: 5, Número de filas: 1, Número de polos: 5, Número de conectores: 5, Familia de productos: QC 0,5/.. -ST, Paso de paso: 3,81 mm, Tipo de conexión: conexión de corte, Conductor/placa de dirección de conexión: 0 °, Sistema enchufable: COMBICON MC 1.5, Bloqueo: sin sine, Tipo de montaje: sin sin ella, Tipo de envase: empaquetado en caja
Conectores > Conector de cable para conector de circuito impreso
Conectores PCB
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲| Tipo de producto | Conectores de PCB |
| familia de productos | QC 0,5/.. -ST |
| Línea de productos | Conectores COMBICON XS |
| Número de polos | 5 |
| Dimensión de la cuadrícula | 3,81 milímetros |
| Número de puertos | 5 |
| Número de filas | 1 |
| Número de potenciales | 5 |
| Estado de mantenimiento de datos | |
| Revisión del artículo | 00 |
| Corriente nominal IN | 6 A |
| Tensión nominal UN | 200 V |
| Tensión nominal (III/3) | 200 V |
| Tensión de sobretensión nominal (III/3) | 4 kV |
| Tensión nominal (III/2) | 200 V |
| Tensión de sobretensión nominal (III/2) | 4 kV |
| Tensión nominal (II/2) | 400 V |
| Tensión de sobretensione nominal (II/2) | 4 kV |
| Tecnología de conexión | |
| diseño | estándar |
| Sistema de conectores | COMBICON MC 1.5 |
| Sección nominal | 0,5 mm² |
| Tipo de contacto | Enchufe |
| Bloqueo | |
| Tipo de esclusa | sin |
| Brida de montaje | sin |
| Conexión de conductores | |
| Tipo de conexión | Conexión de corte |
| Conductor de dirección de conexión/placa de circuito | 0 ° |
| Sección transversal flexible del conductor | 0,34 mm² ... 0,5 mm² |
| Sección transversal del conductor AWG | 22 ... 20 |
| Información material - Contacto | |
| nota | Cumple con WEEE/RoHS, libre de bigotes según IEC 60068-2-82/JEDEC JESD 201 |
| Contacto con materiales | Aleación de Cu |
| Acabado superficial | estañado en caliente |
| Punto de sujeción de la superficie metálica (capa superior) | Estaño (5 - 7 μm Sn) |
| Área de contacto superficial metálica (capa superior) | Estaño (5 - 7 μm Sn) |
| Especificaciones del material - Carcasa | |
| Color (Carcasa) | Verde (6021) |
| Material aislante | PAPÁ |
| Grupo de materiales aislantes | Yo |
| CTI según IEC 60112 | 600 |
| Clase de inflamabilidad según la UL 94 | V0 |
| Índice de inflamabilidad del hilo incandescente GWFI según la norma EN 60695-2-12 | 850 |
| Temperatura de encendido por cable incandescente GWIT según EN 60695-2-13 | 775 |
| Temperatura de la prueba de presión de bola según la norma EN 60695-10-2 | 125 °C |
| Especificaciones del material - Actuador | |
| Color (Actuador) | Naranja (2003) |
| Material aislante | PAPÁ |
| Grupo de materiales aislantes | Yo |
| CTI según IEC 60112 | 600 |
| Clase de inflamabilidad según la UL 94 | V0 |
| Índice de inflamabilidad del hilo incandescente GWFI según la norma EN 60695-2-12 | 850 |
| Temperatura de encendido por cable incandescente GWIT según EN 60695-2-13 | 775 |
| Temperatura de la prueba de presión de bola según la norma EN 60695-10-2 | 125 °C |
| Dibujo dimensional |  |
| Dimensión de la cuadrícula | 3,81 milímetros |
| Anchura [w] | 19,84 milímetros |
| Altura [h] | 12,9 mm |
| Longitud [l] | 26,8 mm |
| Fuerzas de apareamiento y tracción | |
| Especificación de la prueba | DIN EN 60512-13-2:2006-11 |
| Resultado | Examen aprobado |
| Número de ciclos | 25 |
| Fuerza de inserción por poste aprox. | 8 N |
| Fuerza de tracción por poste aproximadamente. | 6 N |
| Condiciones ambientales | |
| Temperatura ambiente (en funcionamiento) | -40 °C... 100 °C (dependiendo de la curva de descalificación) |
| Temperatura ambiente (almacenamiento/transporte) | -40 °C ... 70 °C |
| Humedad relativa (almacenamiento/transporte) | 30 % ... 70 % |
| Temperatura ambiente (montaje) | -5 °C ... 100 °C |
| Distancias de paso y de arrastre | |
| Especificación de la prueba | DIN EN 60664-1 (VDE 0110-1):2008-01 |
| Grupo de materiales aislantes | Yo |
| Resistencia de seguimiento (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Tensión nominal de aislamiento (III/3) | 200 V |
| Tensión de sobretensión nominal (III/3) | 4 kV |
| Valor de distancia mínima al aire - campo inhomogéneo (III/3) | 3 milímetros |
| Valor mínimo de la distancia de arrastre (III/3) | 3 milímetros |
| Tensión nominal de aislamiento (III/2) | 200 V |
| Tensión de sobretensión nominal (III/2) | 4 kV |
| Valor mínimo de la distancia aérea - campo inhomogéneo (III/2) | 3 milímetros |
| Valor mínimo de la distancia de arrastre (III/2) | 3 milímetros |
| Tensión nominal de aislamiento (II/2) | 400 V |
| Tensión de sobretensione nominal (II/2) | 4 kV |
| Valor mínimo de la limpieza - campo inhomogéneo (II/2) | 3 milímetros |
| Valor mínimo de la distancia de arrastre (II/2) | 3 milímetros |
| Tipo de embalaje | Empaquetado en cartón |
| Característica | Valor |
|---|---|
| Tipo de conexión (EF000064) | Otros |
| Estilo de contacto (EF001587) | Bus |
| Número de polos (EF001391) | 5 |
| Número de filas de contactos de enchufe (EF006935) | 1 |
| Medida de la rejilla de los contactos (EF007326) | 3.81 mm |
| Dimensión modular de las conexiones (EF006827) | 3.81 mm |
| Contacto de ángulo/conexión del conductor (EF007546) | Otros |
| Corriente nominal In (EF008250) | 6 A |
| Tensión nominal (EF000228) | 200 V |
| Picos de tensión nominal (EF002993) | 4 kV |
| Categoría de sobretensión (EF006785) | III |
| Grado de contaminación (EF006786) | 2 |
| Sección de conductor conectable fino sin casquillo terminal de cable (EF007341) | 0.34 mm² |
| Tipo de cable conectable (EF006816) | Cable tubular |
| Material de recubrimiento del contacto (EF004020) | Estaño |
| Material del contacto (EF007544) | Cobre |
| Material del cuerpo aislante (EF007543) | Poliamida (PA) |
| Material de carcasa (EF001596) | Otros |
| Color de la carcasa (EF000136) | Verde |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Temperatura de operatividad (EF002393) | -40 °C |
