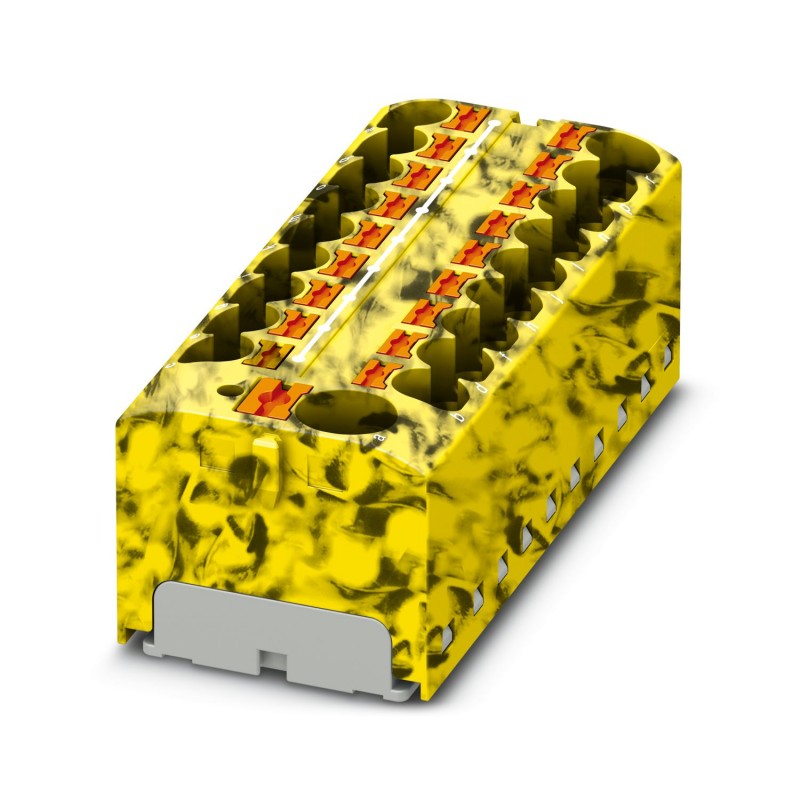

PTFIX 10/18X4-FE-G 3274052 PHOENIX CONTACT Bloque para distribución, puenteado internamente, tensión nominal..
PTFIX 10/18X4-FE-G
3274052
PHOENIX_CONTACT
8
Bloque para distribución, puenteado internamente, tensión nominal: 450 V, corriente nominal: 32 A, tipo de Conexión: Conexión push-in, Conexión push-in, número de conexiones: 19, sección: 0,2 mm²-6 mm², AWG: 24-10, anchura: 64,8 mm, altura: 22,7 mm, color: negro/amarillo, clase de montaje: pegar
Bloque para distribución, puenteado internamente, tensión nominal: 450 V, corriente nominal: 32 A, número de conexiones: 19, tipo de conexión: Conexión push-in, Derivación, sección: 0,2 mm² - 6 mm², Conexión push-in, Conexión colectiva, Sección de dimensionamiento: 10 mm², sección: 0,5 mm² - 10 mm², clase de montaje: pegar, color: negro/amarillo
Bloque de distribución, puente interno, voltaje nominal: 450 V, corriente nominal: 32 A, número de conexiones: 19, método de conexión: conexión push-in, contacto de carga, sección transversal: 0,2 mm² - 6 mm², conexión push-in, contacto de línea, sección transversal nominal: 10 mm2, sección transversal: 0,5 mm² - 10 mm², tipo de montaje: adhesivo, color: negro/amarillo
Bloques de terminales > Terminal de conexión de paso
Sistema de bloque FIX
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲| General | |
| nota | No se debe exceder la corriente de carga máxima de una sola unidad de sujeción. |
| Para aplicaciones de distribución eléctrica, IEC 60364-4-43.2008; modificado + corrección Okt. 2008 (DIN VDE 0100-430:2010-10) sección 433.2 y siguientes debe cumplirse! | |
| Tipo de producto | Bloque de terminales de distribuidor |
| Número de conexiones | 19 |
| Número de filas | 1 |
| Potenciales | 1 |
| Estado de la gestión de datos | |
| Revisión del artículo | 01 |
| Características de aislamiento | |
| Categoría de sobretensión | Iii |
| Grado de contaminación | 3 |
| Tensión de sobretensión nominal | 6 kilociclos |
| Disipación de potencia máxima para la condición nominal | 1,02 W |
| Entrada de servicio | Sí |
| Número de conexiones por nivel | 19 |
| Sección transversal nominal | 4 mm² |
| Sección transversal nominal AWG | 6 |
| Contacto de carga | |
| Longitud de extracción | 8 mm ... 10 milímetros |
| Calibre cilíndrico interno | A3 |
| Conexión según estándar | IEC 60998-2-2 |
| Sección transversal del conductor rígida | 0,2 mm² ... 6 mm² |
| Sección transversal AWG | 24 ... 10 (convertido según IEC) |
| Sección transversal del conductor flexible | 0,2 mm² ... 4 mm² |
| Sección transversal del conductor, flexible [AWG] | 24 ... 12 (convertido según IEC) |
| Sección transversal del conductor flexible (férula sin manguito de plástico) | 0,2 mm² ... 4 mm² |
| Sección transversal del conductor flexible (férula con manguito de plástico) | 0,2 mm² ... 4 mm² |
| Corriente nominal | 32 A |
| Corriente de carga máxima | 41 A |
| Corriente total máxima | 63 A |
| Tensión nominal | 450 V |
| Contacto de línea | |
| Longitud de extracción | 12 mm ... 14 milímetros |
| Conexión según estándar | IEC 60998-2-2 |
| Sección transversal del conductor rígida | 0,5 mm² ... 10 mm² |
| Sección transversal AWG | 20 ... 6 (convertido conforme a IEC) |
| Sección transversal del conductor flexible | 0,5 mm² ... 10 mm² |
| Sección transversal del conductor, flexible [AWG] | 20 ... 8 (convertido según IEC) |
| Sección transversal del conductor flexible (férula sin manguito de plástico) | 0,5 mm² ... 10 mm² |
| Sección transversal del conductor flexible (férula con manguito de plástico) | 0,5 mm² ... 10 mm² |
| Sección transversal del conductor flexible (2 conductores con la misma sección transversal, con virula TWIN y funda de plástico) | 0,5 mm² ... 2,5 mm² |
| 2 conductores con la misma sección, flexibles, con casquillo TWIN con manguito de plástico | 0,5 mm² ... 2,5 mm² |
| Corriente nominal | 57 A |
| Corriente de carga máxima | 57 A |
| Sección transversal nominal | 10 milímetros² |
| Contacto de carga Secciones transversales de conexión directamente conectables | |
| Sección transversal del conductor rígida | 0,34 mm² ... 6 mm² |
| Sección transversal del conductor, rígida [AWG] | 22 ... 10 (convertido conforme a IEC) |
| Sección transversal del conductor flexible (férula sin manguito de plástico) | 0,34 mm² ... 4 mm² |
| Sección transversal del conductor flexible (férula con manguito de plástico) | 0,34 mm² ... 4 mm² |
| Contacto de línea Secciones transversales de conexión directamente conectables | |
| Sección transversal del conductor rígida | 1 mm² ... 16 mm² |
| Sección transversal del conductor flexible (férula sin manguito de plástico) | 1 mm² ... 10 mm² |
| Sección transversal del conductor flexible (férula con manguito de plástico) | 1 mm² ... 10 mm² |
| Ancho | 64,8 milímetros |
| altura | 28,6 milímetros |
| profundidad | 22,7 milímetros |
| Color | multicolor |
| negro (RAL 9005) | |
| amarillo (RAL 1018) | |
| Clasificación de inflamabilidad según UL 94 | V0 |
| Grupo de materiales aislantes | Yo |
| Material aislante | PAPÁ |
| Aplicación de material aislante estático en frío | -60 °C |
| Índice de temperatura del material aislante (DIN EN 60216-1 (VDE 0304-21)) | °C 130 |
| Índice de temperatura relativa del material aislante (Elec., UL 746 B) | °C 130 |
| Protección contra incendios para vehículos ferroviarios (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protección contra incendios para vehículos ferroviarios (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protección contra incendios para vehículos ferroviarios (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protección contra incendios para vehículos ferroviarios (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Liberación de calor calorimétrica NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Inflamabilidad superficial NFPA 130 (ASTM E 162) | Pasado |
| Densidad óptica específica del humo NFPA 130 (ASTM E 662) | Pasado |
| Toxicidad de los gases de humo NFPA 130 (SMP 800C) | Pasado |
| Datos mecánicos | |
| Panel lateral abierto | No |
| Fijación en el transportín | |
| Resultado | Prueba superada |
| nota | Al alinear varios bloques, se recomienda colocar un adaptador de carril DIN debajo del punto de conexión o un elemento de brida entre los bloques. |
| Para las versiones con 6 o 7 conexiones, basta con colocar un adaptador de carril DIN en el centro por bloque y colocar los elementos de brida después de cada dos bloques. | |
| Cuando se utiliza el adaptador de carril DIN PTFIX-NS35, un bloque alineado no debe sobresalir más de la mitad. | |
| Prueba de llama de aguja | |
| Tiempo de exposición | 30 s |
| Resultado | Prueba superada |
| Oscilación/ruido de banda ancha | |
| Especificación | DIN EN 50155 (VDE 0115-200):2018-05 |
| Espectro | Categoría 2 de la prueba de vida útil, montado en bogie |
| frecuencia | F1= 5 Hz a f2= 250 Hz |
| Nivel de TEA | 6,12 (m/s²)²/Hz |
| Aceleración | 3,12 g |
| Duración de la prueba por eje | 5 h |
| Instrucciones de la prueba | Ejes X, Y y Z |
| Resultado | Prueba superada |
| Choques | |
| Especificación | DIN EN 50155 (VDE 0115-200):2018-05 |
| Forma de pulso | Medio seno |
| Aceleración | 30g |
| Duración del choque | 18 ms |
| Número de choques por dirección | 3 |
| Instrucciones de la prueba | Ejes X, Y y Z (pos. y neg.) |
| Resultado | Prueba superada |
| Condiciones ambientales | |
| Temperatura ambiente (funcionamiento) | -35 °C... 110 °C (Rango de temperatura de funcionamiento incluyendo autocalentamiento; para la temperatura máxima de funcionamiento a corto plazo, véase RTI Elec.) |
| Temperatura ambiente (almacenamiento/transporte) | -25 °C ... 60 °C (durante un breve periodo de tiempo, no más de 24 h, de -60 °C a +70 °C) |
| Temperatura ambiente (montaje) | -5 °C ... 70 °C |
| Temperatura ambiente (actuación) | -5 °C ... 70 °C |
| Humedad admisible (funcionamiento) | 20 % ... 90 % |
| Humedad admisible (almacenamiento/transporte) | 30 % ... 70 % |
| Conexión según estándar | IEC 60998-2-2 |
| IEC 60998-2-2 |
| Tipo de montaje | adhesivo |
| Característica | Valor |
|---|---|
| Corriente nominal In (EF008250) | 32 A |
| Tensión nominal (EF000228) | 450 V |
| Tipo de conexión de eléctrica 1 (EF002526) | Otros |
| Tipo de conexión de eléctrica 2 (EF002527) | Otros |
| Número de puntos de sujeción por piso (EF002660) | 19 |
| Material del cuerpo aislante (EF007543) | Otros |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Anchura (EF000008) | 64.8 mm |
| Altura (EF000040) | 28.6 mm |
| Profundidad (EF000049) | 22.7 mm |
| Placa de cierre necesaria (EF002525) | No |
| Color (EF000007) | Multicolor |
| Pisos puenteados internamente (EF002661) | Sí |
