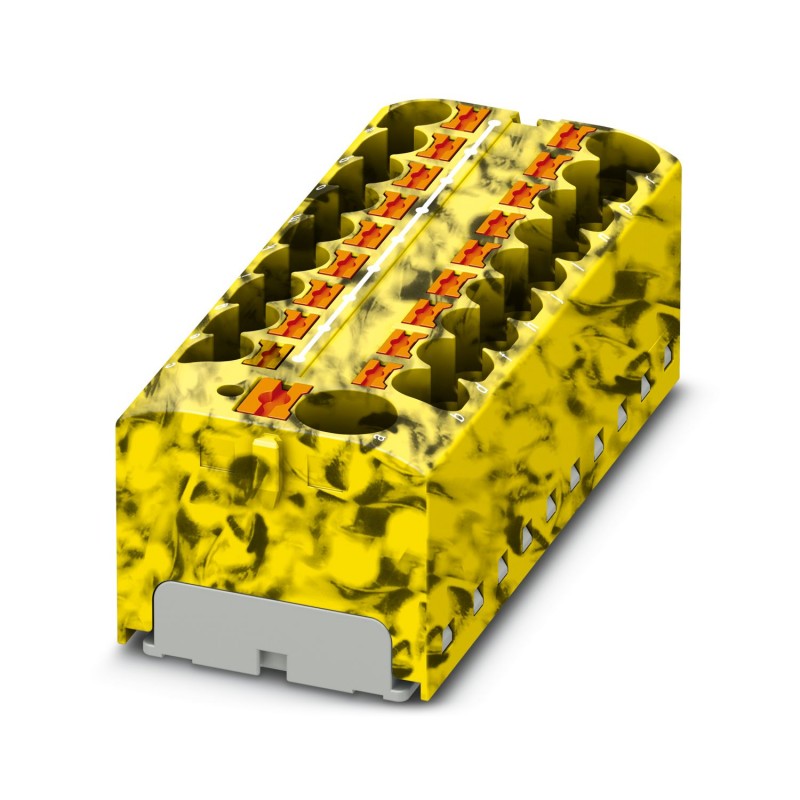

PTFIX 10/18X4-FE-G 3274052 PHOENIX CONTACT Bloc de distribution, comblé à l'interne, tension nominale: 450 V..
PTFIX 10/18X4-FE-G
3274052
PHOENIX_CONTACT
8
Bloc de distribution, comblé à l'interne, tension nominale: 450 V, courant nominal: 32 A, type de Raccordement: Raccordement push-in de Raccordement push-in, nombre de connexions: 19, section: 0,2 mm2-6 mm2, AWG: 24-10 largeur: 64,8 mm, hauteur: 22,7 mm, couleur: noir/jaune, type de montage: collage
Bloc de distribution, ponté intérieurement, tension nominale : 450 V, courant nominal : 32 A, nombre de connexions : 19, type de connexion : Raccord enfichable, Dérivation, section : 0,2 mm² - 6 mm², Raccord enfichable, Raccord collectif, Dimension de la section : 10 mm², Section transversale : 0,5 mm² - 10 mm², Type de montage : colle, couleur : noir/jaune
Bloc de distribution, pont interne, tension nominale : 450 V, courant nominal : 32 A, nombre de connexions : 19, méthode de connexion : connexion à poussée, contact de charge, section transversale : 0,2 mm² - 6 mm², connexion à poussée, contact de ligne, Section transversale nominale : 10 mm2, section transversale : 0,5 mm² - 10 mm², type de montage : adhésif, couleur : noir/jaune
Blocs de jonction > Bloc de jonction traversant
Système de bloc FIX
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲| Généralités | |
| note | Le courant de charge maximal d’une seule unité de serrage ne doit pas être dépassé. |
| Pour les applications de distribution d’énergie, CEI 60364-4-43.2008 ; modifié + rectificatif Okt. 2008 (DIN VDE 0100-430:2010-10) § 433.2 et suivants doit être respecté ! | |
| Type de produit | Bornier de distributeur |
| Nombre de connexions | 19 |
| Nombre de lignes | 1 |
| Potentiels | 1 |
| Statut de la gestion des données | |
| Révision de l’article | 01 |
| Caractéristiques d’isolation | |
| Catégorie de surtension | Iii |
| Degré de pollution | 3 |
| Tension de surtension nominale | 6 kV |
| Dissipation de puissance maximale pour l’état nominal | 1,02 W |
| Entrée de service | oui |
| Nombre de connexions par niveau | 19 |
| Section transversale nominale | 4 mm² |
| Section transversale nominale AWG | 6 |
| Contact de charge | |
| Longueur de décapage | 8 mm ... 10 millimètres |
| Jauge cylindrique interne | A3 |
| Connexion en acc. avec standard | CEI 60998-2-2 |
| Section du conducteur rigide | 0,2 mm² ... 6 millimètres carrés |
| Section transversale AWG | 24 ... 10 (converti selon IEC) |
| Section du conducteur flexible | 0,2 mm² ... 4 mm² |
| Section du conducteur, flexible [AWG] | 24 ... 12 (converti selon IEC) |
| Section du conducteur flexible (virole sans manchon en plastique) | 0,2 mm² ... 4 mm² |
| Section flexible du conducteur (virole avec manchon en plastique) | 0,2 mm² ... 4 mm² |
| Courant nominal | 32 A |
| Courant de charge maximal | 41 A |
| Courant total maximum | 63 A |
| Tension nominale | 450 V |
| Contact de ligne | |
| Longueur de décapage | 12 millimètres ... 14 millimètre |
| Connexion en acc. avec standard | CEI 60998-2-2 |
| Section du conducteur rigide | 0,5 mm² ... 10 millimètres² |
| Section transversale AWG | 20 ... 6 (converti selon IEC) |
| Section du conducteur flexible | 0,5 mm² ... 10 millimètres² |
| Section du conducteur, flexible [AWG] | 20 ... 8 (converti selon IEC) |
| Section du conducteur flexible (virole sans manchon en plastique) | 0,5 mm² ... 10 millimètres² |
| Section flexible du conducteur (virole avec manchon en plastique) | 0,5 mm² ... 10 millimètres² |
| Section de conducteur flexible (2 conducteurs de même section, avec virole TWIN et manchon en plastique) | 0,5 mm² ... 2,5 mm² |
| 2 conducteurs de même section, flexibles, avec virole TWIN avec manchon en plastique | 0,5 mm² ... 2,5 mm² |
| Courant nominal | 57 A |
| Courant de charge maximal | 57 A |
| Section transversale nominale | 10 mm² |
| Sections de raccordement directement enfichables | |
| Section du conducteur rigide | 0,34 mm² ... 6 mm² |
| Section du conducteur, rigide [AWG] | 22 ... 10 (converti en licence IEC) |
| Section du conducteur flexible (virole sans manchon en plastique) | 0,34 mm² ... 4 mm² |
| Section flexible du conducteur (virole avec manchon en plastique) | 0,34 mm² ... 4 mm² |
| Contact de ligne Sections de raccordement directement enfichables | |
| Section du conducteur rigide | 1 mm² ... 16 mm² |
| Section du conducteur flexible (virole sans manchon en plastique) | 1 mm² ... 10 millimètres² |
| Section flexible du conducteur (virole avec manchon en plastique) | 1 mm² ... 10 millimètres² |
| Largeur | 64,8 millimètre |
| hauteur | 28,6 millimètre |
| profondeur | 22,7 millimètre |
| Couleur | multicolore |
| noir (RAL 9005) | |
| jaune (RAL 1018) | |
| Indice d’inflammabilité selon UL 94 | V0 |
| Groupe de matériaux isolants | Je |
| Matériau isolant | PAPA |
| Application de matériaux isolants statiques dans le froid | -60 °C |
| Indice de température du matériau isolant (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Indice de température relative du matériau isolant (élec., UL 746 B) | 130 °C |
| Protection contre l’incendie des véhicules ferroviaires (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protection contre l’incendie pour les véhicules ferroviaires (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protection contre l’incendie pour véhicules ferroviaires (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protection contre l’incendie pour véhicules ferroviaires (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Dégagement de chaleur calorimétrique NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Inflammabilité de surface NFPA 130 (ASTM E 162) | Passé |
| Densité optique spécifique de la fumée NFPA 130 (ASTM E 662) | Passé |
| Toxicité des gaz de fumée NFPA 130 (SMP 800C) | Passé |
| Données mécaniques | |
| Ouvrir le panneau latéral | Non |
| Fixation sur le porte-bagages | |
| Résultat | Test réussi |
| note | Lors de l’alignement de plusieurs blocs, il est recommandé de placer soit un adaptateur de rail DIN sous le point de connexion, soit un élément de bride entre les blocs. |
| Pour les versions à 6 ou 7 connexions, il suffit de placer un adaptateur sur rail DIN au centre de chaque bloc et de placer les éléments de bride après chaque autre bloc. | |
| Lors de l’utilisation de l’adaptateur de rail DIN PTFIX-NS35, un bloc aligné ne doit pas dépasser de plus de la moitié. | |
| Test de flamme de l’aiguille | |
| Temps d’exposition | 30 s |
| Résultat | Test réussi |
| Bruit d’oscillation/large bande | |
| Spécification | DIN EN 50155 (VDE 0115-200) :2018-05 |
| Spectre | Catégorie d’essai de durée de vie 2, monté sur bogie |
| fréquence | F1= 5 Hz à f2= 250 Hz |
| Niveau de TSA | 6,12 (m/s²)²/Hz |
| Accélération | 3,12 grammes |
| Durée du test par axe | 5 h |
| Mode d’emploi de l’essai | Axes X, Y et Z |
| Résultat | Test réussi |
| Chocs | |
| Spécification | DIN EN 50155 (VDE 0115-200) :2018-05 |
| Forme de l’impulsion | Demi-sinusoïdale |
| Accélération | 10% |
| Durée du choc | 18 ms (en anglais) |
| Nombre de chocs par direction | 3 |
| Mode d’emploi de l’essai | Axes X, Y et Z (pos. et nég.) |
| Résultat | Test réussi |
| Conditions ambiantes | |
| Température ambiante (fonctionnement) | -35 °C ... 110 °C (plage de température de fonctionnement incluant l’auto-chauffage ; pour la température maximale de fonctionnement à court terme, voir RTI Elec.) |
| Température ambiante (stockage/transport) | -25 °C ... 60 °C (pendant une courte période, pas plus de 24 h, -60 °C à +70 °C) |
| Température ambiante (assemblage) | -5 °C ... 70 °C |
| Température ambiante (actionnement) | -5 °C ... 70 °C |
| Humidité admissible (fonctionnement) | 20 % ... 90 % |
| Humidité admissible (stockage/transport) | 30 % ... 70 % |
| Connexion en acc. avec standard | CEI 60998-2-2 |
| CEI 60998-2-2 |
| Type de montage | adhésif |
| Caractéristique | Valeur |
|---|---|
| Courant assigné In (EF008250) | 32 A |
| Tension assignée (EF000228) | 450 V |
| Finition raccordement électrique 1 (EF002526) | Autre |
| Finition raccordement électrique 2 (EF002527) | Autre |
| Nombre de positions de serrage par étage (EF002660) | 19 |
| Matériau du corps isolant (EF007543) | Autre |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Largeur (EF000008) | 64.8 mm |
| Hauteur (EF000040) | 28.6 mm |
| Profondeur (EF000049) | 22.7 mm |
| Plaque de fermeture requise (EF002525) | Non |
| Couleur (EF000007) | Multicolore |
| Étages reliés à l'intérieur (EF002661) | Oui |
