PTF 0,3/ 4-BB-10-H 1707563 PHOENIX CONTACT Conector enchufable directo PTF, tensión de dimensionamiento (III..
PTF 0,3/ 4-BB-10-H
1707563
PHOENIX_CONTACT
25

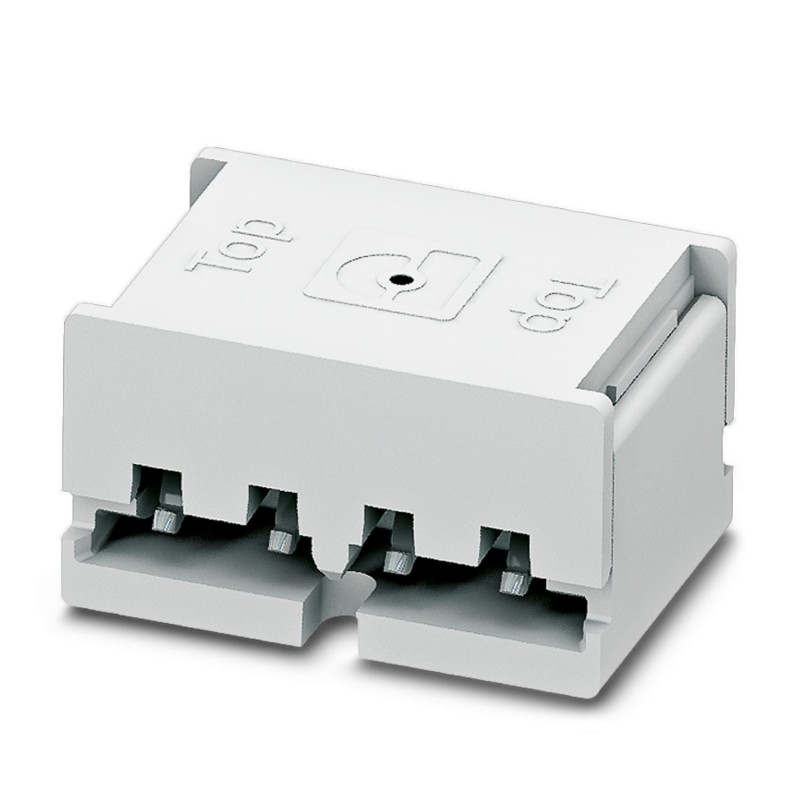

Conector enchufable directo - PTF, tensión de dimensionamiento (III/2): 25 V, número de polos: 4, paso: 1,8 mm, color: blanco, superficie contactos: Estaño, montaje: Técnica de conexión enchufable directa, Para placas de circuito impreso flexibles con un ancho de 10 mm y un espesor de placa de circuito impreso admisible en el rango de contactos de 0,15 mm ... 0,3 mm
Conector directo para placa de circuito impreso, sección nominal: 0,34 mm², color: blanco, tensión nominal (III/2): 25 V, superficie contactos: Estaño, tipo de conexión del contacto: Hembra, número de potenciales: 4, número de filas: 1, número de polos: 4, número de conexiones: 4, familia de artículos: PTF 0,3/..-BB-H, paso: 2,4 mm, montaje: Técnica de conexión enchufable directa, sistema enchufable: COMBICON PTF, tipo de embalaje: empaquetado en caja, Para placas de circuito impreso flexibles con un ancho de 10 mm y un espesor de placa de circuito impreso admisible en el rango de contactos de 0,15 mm ... 0,3 mm
Conectores > Conector de cable para conector de circuito impreso
Conectores PCB
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲| Tipo de producto | Conector directo para placa de circuito impreso |
| Familia de productos | PTF 0,3/..-BB-H |
| Línea de productos | COMBICON Connectors Special |
| Número de polos | 4 |
| Paso | 2,4 mm |
| Número de conexiones | 4 |
| Número de filas | 1 |
| Número de potenciales | 4 |
| Estado de mantenimiento de datos | |
| Revisión de artículo | 01 |
| Tensión nominal UN | < 25 V |
| Tensión de dimensionamiento (III/3) | 25 V |
| Tensión de dimensionamiento (III/2) | 25 V |
| Tipo de montaje | Técnica de conexión enchufable directa |
| Datos del material - contacto | |
| Observación | Conforme a WEEE/RoHS, sin filamentos según IEC 60068-2-82/JEDEC JESD 201 |
| Material contacto | Aleación de Cu |
| Características de la superficie | estañado de fundición maleable |
| Superficie de metal área de contacto (capa superior) | Estaño (4 - 8 µm Sn) |
| Superficie de metal área de soldadura (capa superior) | Estaño (4 - 8 µm Sn) |
| Datos del material - carcasa | |
| Color (Carcasa) | blanco (9010) |
| Material aislante | PBT |
| Grupo material aislante | IIIa |
| CTI según IEC 60112 | 275 |
| Clase de inflamabilidad según UL 94 | V0 |
| Esquema de dimensiones |  |
| Paso | 2,4 mm |
| Anchura [w] | 11,2 mm |
| Altura [h] | 4,8 mm |
| Longitud [l] | 8 mm |
| Verificación de calentamiento | |
| Especificación del ensayo | DIN EN 60838-1 (VDE 0616-5):2011-12 |
| Exigencia Ensayo de calentamiento | Aumento de temperatura ≤ 45 K |
| Resistencia de aislamiento | |
| Especificación del ensayo | DIN EN 60838-1 (VDE 0616-5):2011-12 |
| Resistencia de aislamiento Polos contiguos | > 1 MΩ |
| Líneas de fuga y distancias de aislamiento de aire | |
| Especificación del ensayo | DIN EN 60838-1 (VDE 0616-5):2011-12 |
| Grupo material aislante | IIIa |
| Tensión de aislamiento de dimensionamiento (III/3) | 25 V |
| Tensión de aislamiento de dimensionamiento (III/2) | 25 V |
| Ensayo de vibraciones | |
| Especificación del ensayo | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| Frecuencia | 10 - 500 - 10 Hz |
| Velocidad de barrido | 1 octava/min |
| Amplitud | 0,35 mm (10 Hz ... 60,1 Hz) |
| Aceleración | 5g (60,1 Hz ... 150 Hz) |
| Duración de ensayo por eje | 2 h |
| Direcciones de ensayo | Ejes X, Y y Z |
| Ensayo filam. incandescente | |
| Especificación del ensayo | DIN EN 60695-2-11 (VDE 0471-2-11):2001-11 |
| Temperatura | 650 °C |
| Tiempo de actuación | 30 s |
| Condiciones ambientales | |
| Temperatura ambiente (servicio) | -30 °C ... 100 °C (en función de la curva derating) |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C |
| Humedad relativa del aire (almacenamiento / transporte) | 30 % ... 70 % |
| Tipo de embalaje | empaquetado en caja |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO BORNAS Y CONECTORES PARA PLACA DE CIRCUITO IMPRESO PHOENIX ES.pdf | 24 Mbytes |
|
