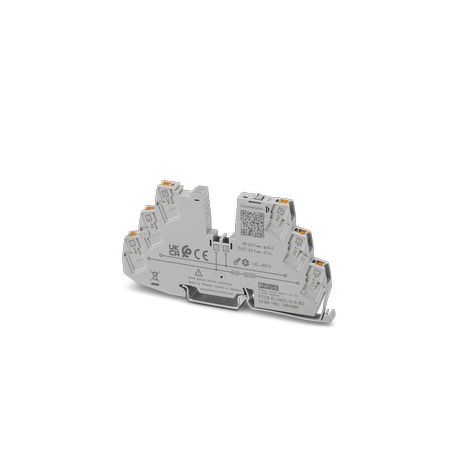

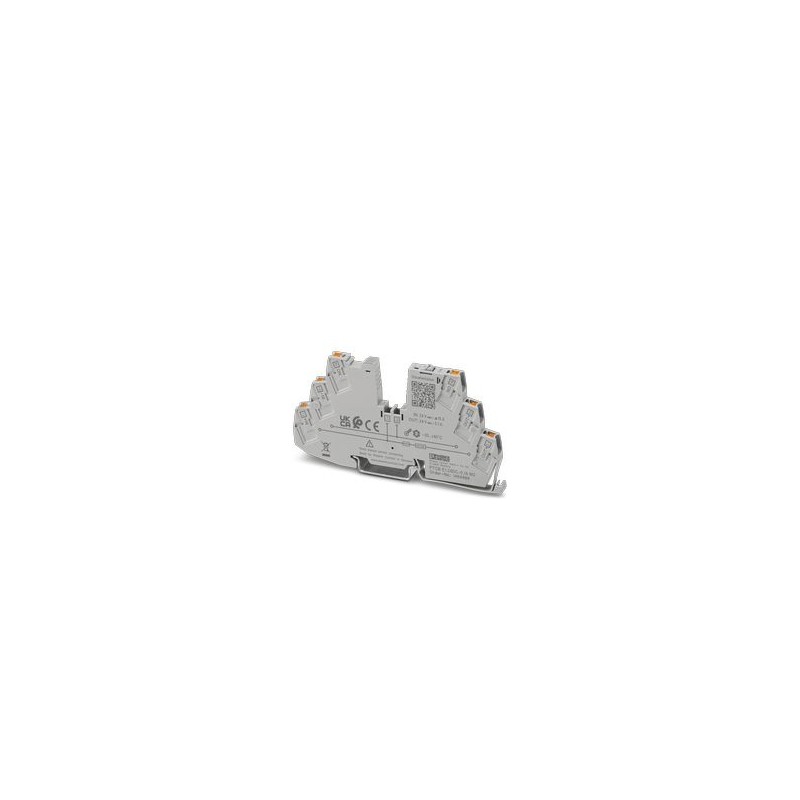

PTCB E1 24DC/0.1A NO 1464484 PHOENIX CONTACT Interruptores de protección de aparatos electrónicos
PTCB E1 24DC/0.1A NO
1464484
PHOENIX_CONTACT
Interruptores de protección de aparatos electrónicos
Protección de equipos electrónica monocanal para consumidores de 12-24 V DC. Valor de corriente nominal fijo: 0,1 A. Con señal remota y limitación de corriente activa. Combinable con bornas para carril CLIPLINE. Para la instalación sobre carriles DIN.
Protección sobretensiones
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos técnicos
Notas
| Generalidades | |
| Observación | Conexión para la línea de señal comprobada según EN 61000-4-4 con 1 kV; si procede, se deben prever las medidas de protección en el lado del cliente |
| Los cortocircuitos fuertes repetidos pueden reducir la integral de fusión del fusible de seguridad integrado. | |
Propiedades del artículo
| Construcción | Módulo para montaje sobre carril, de una pieza |
| Tipo de producto | Interruptores de protección de aparatos, electrónicos |
| Familia de productos | PTCB |
| Número de polos | 1 |
| Número de canales | 1 |
| Propiedades de aislamiento | |
| Clase de protección | III |
| Grado de polución | 2 |
Propiedades eléctricas
| Número de canales | 1 |
| Generalidades | |
| Tensión de servicio | 10 V DC ... 30 V DC |
| Tensión nominal | 24 V DC |
| Corriente asignada IN | 15 A DC (Corriente total entrada) |
| 0,1 A DC (Salida de corriente nominal) | |
| Corriente asignada IN | 0,1 A DC |
| Corriente asignada (preajustada) | 0,1 A |
| Tensión transitoria de dimensionamiento | 0,5 kV |
| Tipo de disparo | E (electrónico) |
| Resistencia de recirculación | máx. 35 V DC |
| Fusible previo necesario | Solo es necesario si Imáxde la alimentación es > la capacidad de cortocircuito. Elemento de seguridad integrado. |
| Capacidad de ruptura en cortocircuito | 300 A |
| Rigidez dieléctrica | máx. 35 V DC (Circuito de carga) |
| Limitación de corriente activa | typ. 1,2 x IN |
| Fusible | electrónico |
| Rendimiento | > 98,5 % |
| Corriente de reposo I0 | típ. 5 mA |
| Potencia disipada | típ. 0,1 W (sin carga) |
| < 0,7 W (en funcionamiento nominal) | |
| Tiempo de inicialización del módulo | 40 ms |
| Tiempo de espera tras la desconexión de un canal | 5 s (en sobrecarga / cortocircuito) |
| Tolerancia de medición I | ± 17 % |
| Derating de temperatura | 15 A (Corriente total a 60 °C) |
| 20 A (Corriente total a 50 °C) | |
| MTBF (IEC 61709, SN 29500) | 29744199 h (a 25 °C con 21 % de carga) |
| 14148273 h (a 40 °C con 34,25 % de carga) | |
| 2599157 h (a 60 °C con 100 % de carga) | |
| Caída de tensión | 0,058 V (con 0,1 A) |
| Elemento Fail Safe | 4 A DC |
| Circuito de carga | |
| Tiempo de desconexión | ≤ 600 ms |
| ≥ 520 ms (En función de la carga disponible) | |
| Desconexión típ. 1,2 x IN | |
| Desconexión de subtensión | ≤ 9,2 V DC (activo) |
| ≥ 10,2 V DC (inactivo) | |
| Desconexión de sobretensión | ≥ 30,5 V DC (activo) |
| ≤ 29,5 V DC (inactivo) | |
| Carga máx. capacitiva | 2,35 mF (En función del ajuste de corriente y de la corriente de cortocircuito disponible) |
| Visualización/señal remota | |
| Denominación Conexión | Circuito inalámbrico |
| Función de conmutación | Contacto abierto |
| Tensión de servicio | 0 V DC ... 30 V DC |
| Corriente de servicio | 100 mA DC |
Datos de conexión
| Sección de conductor AWG | (Convertido según IEC) |
| Circuito principal IN+ | |
| Tipo de conexión | Conexión push-in |
| Longitud a desaislar | 8 mm |
| Sección de conductor flexible | 0,2 mm² ... 2,5 mm² |
| Sección de conductor rígido | 0,2 mm² ... 4 mm² |
| Sección de conductor AWG | 24 ... 12 |
| Sección de conductor flexible con puntera, con manguito de plástico | 0,2 mm² ... 2,5 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico | 0,2 mm² ... 2,5 mm² |
| Circuito principal IN- | |
| Tipo de conexión | Conexión push-in |
| Longitud a desaislar | 8 mm |
| Sección de conductor flexible | 0,2 mm² ... 2,5 mm² |
| Sección de conductor rígido | 0,2 mm² ... 4 mm² |
| Sección de conductor AWG | 24 ... 12 |
| Sección de conductor flexible con puntera, con manguito de plástico | 0,2 mm² ... 2,5 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico | 0,2 mm² ... 2,5 mm² |
| Circuito principal OUT | |
| Tipo de conexión | Conexión push-in |
| Longitud a desaislar | 8 mm |
| Sección de conductor flexible | 0,2 mm² ... 2,5 mm² |
| Sección de conductor rígido | 0,2 mm² ... 4 mm² |
| Sección de conductor AWG | 24 ... 12 |
| Sección de conductor flexible con puntera, con manguito de plástico | 0,2 mm² ... 2,5 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico | 0,2 mm² ... 2,5 mm² |
| Circuito inalámbrico | |
| Tipo de conexión | Conexión push-in |
| Longitud a desaislar | 10 mm |
| Sección de conductor flexible | 0,2 mm² ... 2,5 mm² |
| Sección de conductor rígido | 0,2 mm² ... 4 mm² |
| Sección de conductor AWG | 24 ... 14 |
| Sección de conductor flexible con puntera, con manguito de plástico | 0,2 mm² ... 2,5 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico | 0,2 mm² ... 2,5 mm² |
Señalización
| Canal LED apagado | apagado (Canal desconectado) |
| Canal LED amarillo | parpadea (Modo de programación activado) |
| Canal LED verde | encendido (Canal conectado) |
| Canal LED rojo | encendido (Canal desconectado, sobretensión o subtensión activa) |
| se ilumina temporalmente (Canal desconectado, fase de enfriamiento de 5 s, desconexión por sobrecarga o cortocircuito) | |
| parpadea (Canal desconectado, listo para reconexión, desconexión por sobrecarga o cortocircuito) | |
| parpadea rápidamente (Canal desconectado, tensión ajena en la salida, posible fallo de instalación) |
Dimensiones
| Esquema de dimensiones |  |
| Anchura | 6,2 mm |
| Altura | 105,8 mm |
| Profundidad | 55,6 mm (Con carril de 7,5 mm) |
Datos del material
| Material | PBT |
| PBT | |
| Clase de inflamabilidad según UL 94 | V-0 |
Condiciones medioambientales y de vida útil
| Condiciones ambientales | |
| Índice de protección | IP20 |
| Temperatura ambiente (servicio) | -30 °C ... 60 °C |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 70 °C |
| Altitud | ≤ 3000 m hasta 52 °C (amsl) |
| ≤ 4000 m hasta 46 °C (amsl) | |
| Comprobación de humedad | 96 h, 95 % RH, 40 °C |
| Choques (en servicio) | 30g (IEC 60068-2-27, prueba Ea) |
| Vibración (en servicio) | 10 Hz ... 59,6 Hz (Amplitud ±0,35 mm; según IEC 60068-2-6, prueba Fc) |
| 59,6 Hz … 150 Hz (Aceleración 5g; según IEC 60068-2-6, prueba Fc) | |
| 5 Hz … 100 Hz (Búsqueda de resonancia 4g; frecuencia de resonancia 4g; 90 min según DNV GL clase B) | |
Homologaciones
| Homologación UL | |
| Marcado | UL/C-UL Listed UL 508 |
| UL Recognized UL 2367 | |
| NEC Class 2 according to UL 1310 | |
| UL/C-UL Listed ANSI/UL 121201 Class I, Division 2, Groups A, B, C, D (Hazardous Location) | |
| DNV GL | |
| Marcado | Homologación para la construcción naval |
| Datos DNV GL | |
| Temperature | A |
| Humidity | B |
| Vibración | B |
| EMC | A |
| Enclosure | A |
Normas y especificaciones
| Normas/disposiciones | EN 61000-6-2 |
| Observación | CEM - Inmunidad a interferencias para zonas industriales |
| Normas/disposiciones | EN 61000-6-3 |
| Observación | CEM - Emisión de perturbaciones para entornos domésticos, comerciales e industriales, así como pequeñas empresas |
| Normas/disposiciones | EN 60068-2-78 |
| Observación | Influencias ambientales - Humedad y calor, constante |
| Normas/disposiciones | EN 50178 |
| Observación | Equipamiento de instalaciones de alta intensidad con equipamientos electrónicos |
| Normas/disposiciones | EN 60068-2-6 |
| Observación | Influencias ambientales - Oscilaciones (sinusoidales) |
| Normas/disposiciones | EN 60068-2-27 |
| Observación | Influencias ambientales - impactos |
| Normas/disposiciones | EN 60068-2-30 |
| Observación | Influencias ambientales - Parte 2-30: Método de ensayo - Ensayo Db: calor húmedo, cíclico |
Montaje
| Tipo de montaje | Carril simétrico: 35 mm |
