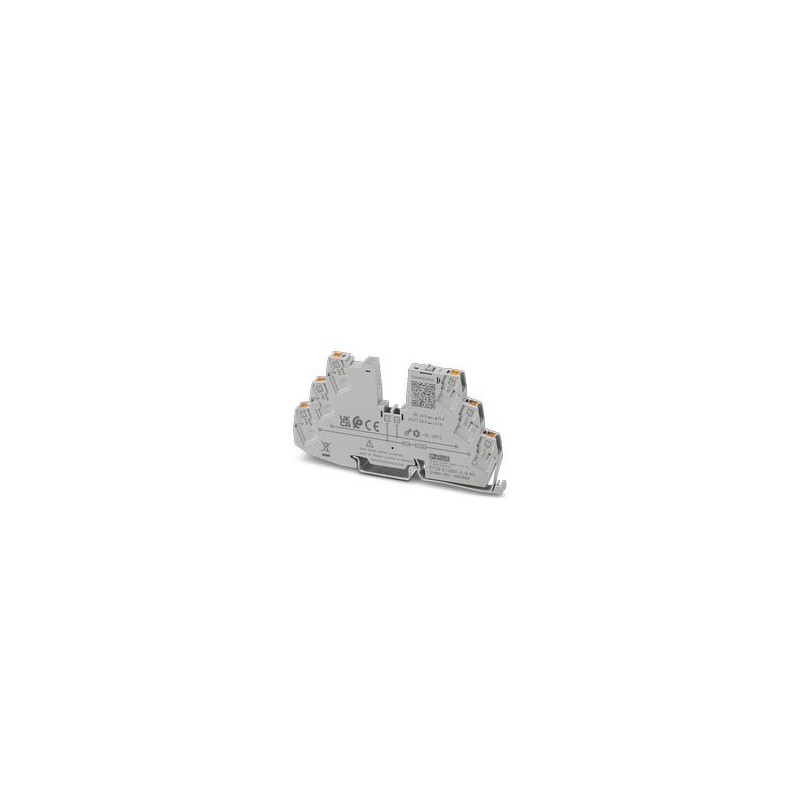

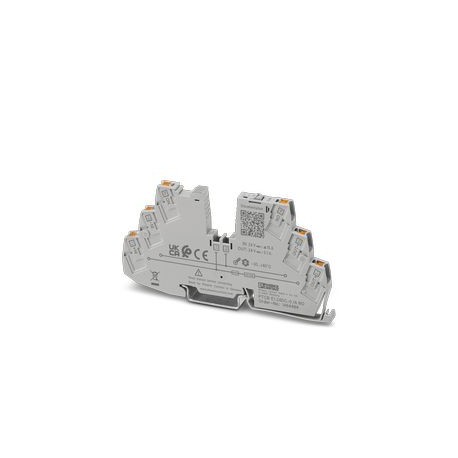

PTCB E1 24DC/0.1A NO 1464484 PHOENIX CONTACT Schutzschalter für elektronische Geräte
PTCB E1 24DC/0.1A NO
1464484
PHOENIX_CONTACT
Schutzschalter für elektronische Geräte
1-kanaliger, elektronischer Geräteschutz für 12-24 V DC-Verbraucher. Fester Nennstromwert: 0,1 A. Mit Fernmeldung und aktiver Strombegrenzung. Kombinierbar zu CLIPLINE-Reihenklemmen. Zur Installation auf DIN-Tragschienen.
Überspannungsschutz
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Mehr Infos
▲Technische Daten
Hinweise
| Allgemein | |
| Hinweis | Anschluss für Signalleitung geprüft nach EN 61000-4-4 mit 1kV; ggf. kundenseitig Schutzmaßnahmen vorsehen |
| Wiederholte harte Kurzschlüsse können das Schmelzintegral der integrierten Vorsicherung verringern. | |
Artikeleigenschaften
| Bauform | Tragschienenmodul einteilig |
| Produkttyp | Geräteschutzschalter elektronisch |
| Produktfamilie | PTCB |
| Polzahl | 1 |
| Anzahl der Kanäle | 1 |
| Isolationseigenschaften | |
| Schutzklasse | III |
| Verschmutzungsgrad | 2 |
Elektrische Eigenschaften
| Anzahl der Kanäle | 1 |
| Allgemein | |
| Betriebsspannung | 10 V DC ... 30 V DC |
| Bemessungsspannung | 24 V DC |
| Bemessungsstrom IN | 15 A DC (Gesamtstrom Eingang) |
| 0,1 A DC (Nennstrom Ausgang) | |
| Bemessungsstrom IN | 0,1 A DC |
| Bemessungsstrom (voreingestellt) | 0,1 A |
| Bemessungsstoßspannung | 0,5 kV |
| Auslöseart | E (elektronisch) |
| Rückspeisefestigkeit | max. 35 V DC |
| Erforderliche Vorsicherung | Nur erforderlich, wenn Imaxder Versorgung > Kurzschlussschaltvermögen. Integriertes Fail-Safe-Element. |
| Kurzschlussschaltvermögen | 300 A |
| Spannungsfestigkeit | max. 35 V DC (Lastkreis) |
| Aktive Strombegrenzung | typ. 1,2 x IN |
| Sicherung | elektronisch |
| Wirkungsgrad | > 98,5 % |
| Ruhestrom I0 | typ. 5 mA |
| Verlustleistung | typ. 0,1 W (im Leerlauf) |
| < 0,7 W (im Nennbetrieb) | |
| Modulinitialisierungszeit | 40 ms |
| Wartezeit nach Abschaltung eines Kanals | 5 s (bei Überlast / Kurzschluss) |
| Messtoleranz I | ± 17 % |
| Temperaturderating | 15 A (Gesamtstrom bei 60 °C) |
| 20 A (Gesamtstrom bei 50 °C) | |
| MTBF (IEC 61709, SN 29500) | 29744199 h (bei 25 °C mit 21 % Last) |
| 14148273 h (bei 40 °C mit 34,25 % Last) | |
| 2599157 h (bei 60 °C mit 100 % Last) | |
| Spannungsfall | 0,058 V (bei 0.1 A) |
| Fail-Safe-Element | 4 A DC |
| Lastkreis | |
| Abschaltzeit | ≤ 600 ms |
| ≥ 520 ms (Abhängig von dem verfügbaren Last) | |
| Abschaltung typ. 1,2 x IN | |
| Unterspannungsabschaltung | ≤ 9,2 V DC (aktiv) |
| ≥ 10,2 V DC (inaktiv) | |
| Überspannungsabschaltung | ≥ 30,5 V DC (aktiv) |
| ≤ 29,5 V DC (inaktiv) | |
| Max. kapazitive Last | 2,35 mF (Abhängig von der Stromeinstellung und dem verfügbaren Kurzschlussstrom) |
| Anzeige / Fernmeldung | |
| Benennung Anschluss | Fernmeldekreis |
| Schaltfunktion | Schließer |
| Betriebsspannung | 0 V DC ... 30 V DC |
| Betriebsstrom | 100 mA DC |
Anschlussdaten
| Leiterquerschnitt AWG | (umgerechnet nach IEC) |
| Hauptstromkreis IN+ | |
| Anschlussart | Push-in-Anschluss |
| Abisolierlänge | 8 mm |
| Leiterquerschnitt flexibel | 0,2 mm² ... 2,5 mm² |
| Leiterquerschnitt starr | 0,2 mm² ... 4 mm² |
| Leiterquerschnitt AWG | 24 ... 12 |
| Leiterquerschnitt flexibel mit Aderendhülse mit Kunststoffhülse | 0,2 mm² ... 2,5 mm² |
| Leiterquerschnitt flexibel mit Aderendhülse ohne Kunststoffhülse | 0,2 mm² ... 2,5 mm² |
| Hauptstromkreis IN- | |
| Anschlussart | Push-in-Anschluss |
| Abisolierlänge | 8 mm |
| Leiterquerschnitt flexibel | 0,2 mm² ... 2,5 mm² |
| Leiterquerschnitt starr | 0,2 mm² ... 4 mm² |
| Leiterquerschnitt AWG | 24 ... 12 |
| Leiterquerschnitt flexibel mit Aderendhülse mit Kunststoffhülse | 0,2 mm² ... 2,5 mm² |
| Leiterquerschnitt flexibel mit Aderendhülse ohne Kunststoffhülse | 0,2 mm² ... 2,5 mm² |
| Hauptstromkreis OUT | |
| Anschlussart | Push-in-Anschluss |
| Abisolierlänge | 8 mm |
| Leiterquerschnitt flexibel | 0,2 mm² ... 2,5 mm² |
| Leiterquerschnitt starr | 0,2 mm² ... 4 mm² |
| Leiterquerschnitt AWG | 24 ... 12 |
| Leiterquerschnitt flexibel mit Aderendhülse mit Kunststoffhülse | 0,2 mm² ... 2,5 mm² |
| Leiterquerschnitt flexibel mit Aderendhülse ohne Kunststoffhülse | 0,2 mm² ... 2,5 mm² |
| Fernmeldekreis | |
| Anschlussart | Push-in-Anschluss |
| Abisolierlänge | 10 mm |
| Leiterquerschnitt flexibel | 0,2 mm² ... 2,5 mm² |
| Leiterquerschnitt starr | 0,2 mm² ... 4 mm² |
| Leiterquerschnitt AWG | 24 ... 14 |
| Leiterquerschnitt flexibel mit Aderendhülse mit Kunststoffhülse | 0,2 mm² ... 2,5 mm² |
| Leiterquerschnitt flexibel mit Aderendhülse ohne Kunststoffhülse | 0,2 mm² ... 2,5 mm² |
Signalisierung
| Kanal LED aus | aus (Kanal ausgeschaltet) |
| Kanal LED gelb | blinkt (Programmiermodus aktiv) |
| Kanal LED grün | leuchtet (Kanal eingeschaltet) |
| Kanal LED rot | leuchtet (Kanal ausgeschaltet, Über- oder Unterspannung aktiv) |
| leuchtet temporär (Kanal ausgeschaltet, Abkühlphase 5 s, Überlast- oder Kurzschlussauslösung) | |
| blinkt (Kanal ausgeschaltet, wiedereinschaltbereit, Überlast- oder Kurzschlussauslösung) | |
| blinkt schnell (Kanal ausgeschaltet, Fremdspannung am Ausgang, möglicher Installationsfehler) |
Maße
| Maßzeichnung |  |
| Breite | 6,2 mm |
| Höhe | 105,8 mm |
| Tiefe | 55,6 mm (inkl. Tragschiene 7,5 mm) |
Materialangaben
| Farbe | grau (RAL 7042) |
| Material | PBT |
| PBT | |
| Brennbarkeitsklasse nach UL 94 | V-0 |
Umwelt- und Lebensdauerbedingungen
| Umgebungsbedingungen | |
| Schutzart | IP20 |
| Umgebungstemperatur (Betrieb) | -30 °C ... 60 °C |
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 70 °C |
| Höhenlage | ≤ 3000 m bis 52 °C (amsl) |
| ≤ 4000 m bis 46 °C (amsl) | |
| Feuchtigkeitsprüfung | 96 h, 95 % RH, 40 °C |
| Schock (Betrieb) | 30g (IEC 60068-2-27, Test Ea) |
| Vibration (Betrieb) | 10 Hz ... 59,6 Hz (Amplitude ±0,35 mm; nach IEC 60068-2-6, Test Fc) |
| 59,6 Hz … 150 Hz (Beschleunigung 5g; nach IEC 60068-2-6, Test Fc) | |
| 5 Hz … 100 Hz (Resonanzsuche 4g; Resonanzfrequenz 4g; 90 min nach DNV GL Klasse B) | |
Zulassungen
| UL-Zulassung | |
| Kennzeichnung | UL/C-UL Listed UL 508 |
| UL Recognized UL 2367 | |
| NEC Class 2 according to UL 1310 | |
| UL/C-UL Listed ANSI/UL 121201 Class I, Division 2, Groups A, B, C, D (Hazardous Location) | |
| DNV GL | |
| Kennzeichnung | Schiffbau-Zulassung |
| DNV GL-Daten | |
| Temperature | A |
| Humidity | B |
| Vibration | B |
| EMC | A |
| Enclosure | A |
Normen und Bestimmungen
| Normen/Bestimmungen | EN 61000-6-2 |
| Hinweis | EMV - Störfestigkeit für Industriebereiche |
| Normen/Bestimmungen | EN 61000-6-3 |
| Hinweis | EMV - Störaussendung für Wohnbereich, Geschäfts- und Gewerbebereiche sowie Kleinbetriebe |
| Normen/Bestimmungen | EN 60068-2-78 |
| Hinweis | Umgebungseinflüsse - Feuchte und Wärme, konstant |
| Normen/Bestimmungen | EN 50178 |
| Hinweis | Ausrüstung von Starkstromanlagen mit elektronischen Betriebsmitteln |
| Normen/Bestimmungen | EN 60068-2-6 |
| Hinweis | Umgebungseinflüsse - Schwingen (sinusförmig) |
| Normen/Bestimmungen | EN 60068-2-27 |
| Hinweis | Umgebungseinflüsse - Schocken |
| Normen/Bestimmungen | EN 60068-2-30 |
| Hinweis | Umgebungseinflüsse – Teil 2-30: Prüfverfahren – Prüfung Db: Feuchte Wärme, zyklisch |
Montage
| Montageart | Tragschiene: 35 mm |
