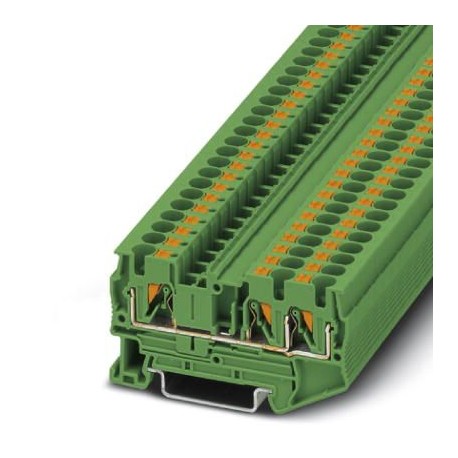

PT 4-TWIN GN 1080103 PHOENIX CONTACT Borne de paso, tensión nominal: 800 V, corriente nominal: 32 A, número ..
PT 4-TWIN GN
1080103
PHOENIX_CONTACT
50
Borne de paso, tensión nominal: 800 V, corriente nominal: 32 A, número de conexiones: 3, tipo de conexión: Conexión push-in, Sección de dimensionamiento: 4 mm², sección: 0,2 mm² - 6 mm², clase de montaje: NS 35/7,5, NS 35/15, color: verde
Bloques de terminales > Terminal de conexión de paso
Bornas
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Clave De Datos Comerciales
| Orderkey | Millón ochenta mil cien tres |
|---|---|
| Unidad de embalaje | 50 pc |
| Cantidad de orden mínima | 50 pc |
| Nota | Para un Pedido (no retornable) |
| GTIN | 4055626801483 |
| Peso por Pieza (sin incluir el embalaje) | 22.220 g |
| Personalizado número de tarifa | Ochenta y cinco millones trescientos sesenta y nueve mil diez |
General
| Número de niveles de | Uno |
|---|---|
| Número de conexiones | Tres |
| Los potenciales de | Uno |
| Nominal de la sección transversal | 4 mm2 |
| Color | verde |
| Material aislante | PA |
| Clasificación de inflamabilidad según UL 94 | V0 |
| Área de aplicación | La industria ferroviaria |
| La industria ferroviaria | |
| La industria ferroviaria | |
| La industria ferroviaria | |
| Tensión de impulso admisible | 8 kV |
| Grado de contaminación | Tres |
| Categoría de sobretensión | III |
| Material aislante grupo | Yo |
| Disipación de potencia máxima nominal de la condición de | 1.02 W |
| Corriente de carga máxima | 36 (En el caso de un niño de 6 mm2 de sección cruzada del conductor, la corriente de carga máxima no debe ser sobrepasada por la corriente total de todos los conductores conectados) |
| Corriente Nominal IN | Treinta y dos |
| La tensión Nominal de UN | 800 V |
| Abra el panel lateral | Sí |
Dimensiones
| Ancho | 6.2 mm |
|---|---|
| Tapa del extremo ancho | 2.2 mm |
| Longitud | 66.5 mm |
| Altura NS 35/7,5 | 36.5 mm |
| Altura NS 35/15 | 44 mm |
Los datos de conexión
| Método de conexión | Push-in de conexión |
|---|---|
| Conexión en acc. con el estándar de | IEC 60947-7-1 |
| Conductor de sección transversal sólida min. | 0.2 mm2 |
| Conductor sección transversal del sólido máx. | 6 mm2 |
| Sección cruzada del Conductor AWG min. | Veinticuatro |
| Sección cruzada del Conductor AWG max. | Diez |
| Conductor de sección transversal flexible min. | 0.2 mm2 |
| Conductor de sección transversal flexible max. | 4 mm2 |
| Min. AWG conductor de sección transversal, flexible | Veinticuatro |
| Max. AWG conductor de sección transversal, flexible | Doce |
| Conductor de sección transversal flexible, con virola sin manguito de plástico min. | 0,25 mm2 |
| Conductor de sección transversal flexible, con virola sin manguito de plástico max. | 4 mm2 |
| Conductor de sección transversal flexible, con virola con manguito de plástico min. | 0,25 mm2 |
| Conductor de sección transversal flexible, con virola con manguito de plástico max. | 4 mm2 |
| 2 conductores con la misma sección transversal, cadena, DOBLE virolas con manguito de plástico, min. | 0,5 mm2 |
| 2 conductores con la misma sección transversal, cadena, DOBLE virolas con manguito de plástico, max. | 1 mm2 |
| Pelar longitud | 10 mm 12 mm ... |
| Interna cilíndrica de gage | A4 |
Normas y Reglamentos
| Conexión en acc. con el estándar de | IEC 60947-7-1 |
|---|---|
| Clasificación de inflamabilidad según UL 94 | V0 |
Clasificaciones
eCl@ss 4.0Veintisiete millones cien cuarenta y ún mil cien veintiunoeCl@ss 4.1Veintisiete millones cien cuarenta y ún mil cien veintiunoeCl@ss 5.0Veintisiete millones cien cuarenta y ún mil cien veinteeCl@ss 5.1Veintisiete millones cien cuarenta y ún mil cien veinteeCl@ss 6.0Veintisiete millones cien cuarenta y ún mil cieneCl@ss 7.0Veintisiete millones cien cuarenta y ún mil cien veinteeCl@ss 8.0Veintisiete millones cien cuarenta y ún mil cien veinteeCl@ss 9.0Veintisiete millones cien cuarenta y ún mil cien veinte
UNSPSC 6.01Treinta millones doscientos once mil ochocientos onceUNSPSC 7.0901Treinta y nueve millones cien veintiún mil cuatrocientos diezUNSPSC 11Treinta y nueve millones cien veintiún mil cuatrocientos diezUNSPSC 12.01Treinta y nueve millones cien veintiún mil cuatrocientos diezUNSPSC 13.2Treinta y nueve millones cien veintiún mil cuatrocientos diez
| Característica | Valor |
|---|---|
| Sección de conductor conectable fino sin casquillo terminal de cable (EF007341) | 0.2 mm² |
| Sección de conductor conectable fino con manguito final (EF007339) | 0.25 mm² |
| Sección de conductor conectable sólido (EF007337) | 0.2 mm² |
| Corriente nominal In (EF008250) | 32 A |
| Tensión nominal (EF000228) | 800 V |
| Tipo de conexión de eléctrica 1 (EF002526) | Otros |
| Tipo de conexión de eléctrica 2 (EF002527) | Otros |
| Número de puntos de sujeción por piso (EF002660) | 3 |
| Apto para material del conductor (EF012572) | Aluminio/cobre |
| Método de montaje (EF000003) | Carril de perfil de sombrero 35 mm |
| Material del cuerpo aislante (EF007543) | Otros |
| Temperatura de operatividad (EF002393) | -60 °C |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Anchura (EF000008) | 6.2 mm |
| Altura (EF000040) | 66.5 mm |
| Profundidad (EF000049) | 36.5 mm |
| Placa de cierre necesaria (EF002525) | Sí |
| Color (EF000007) | Verde |
| Pisos puenteados internamente (EF002661) | Sí |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO BORNAS PARA CARRIL PHOENIX ES.pdf | 13 Mbytes |
|
