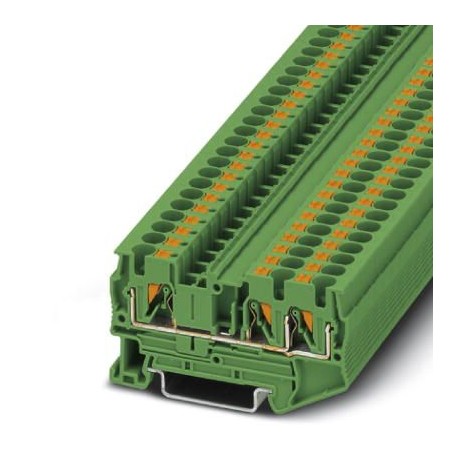

PT 4-TWIN GN 1080103 PHOENIX CONTACT De alimentação através do bloco terminal
PT 4-TWIN GN
1080103
PHOENIX_CONTACT
50
De alimentação através do bloco terminal
Terminal de passagem, tensão nominal: 800 V, corrente nominal: 32 A, número de ligações: 3, tipo de ligação: Ligação push-in, Secção de dimensionamento: 4 mm², secção de montagem: 0,2 mm² - 6 mm², classe de montagem: NS 35/7,5, NS 35/15, cor: verde
Blocos de terminais > Terminal de conexão de passagem
Terminais
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Chave De Dados Comerciais
| Orderkey | Um milhão e oitenta mil e cem três |
|---|---|
| Embalagem da unidade | 50 pc |
| Quantidade de ordem mínima | 50 pc |
| Nota | Feita por Encomenda (sem devolução) |
| GTIN | Quatro trilhões de cinquenta e cinco bilhões, seiscentos e vinte e seis milhões oitocentos e um mil quatrocentos e oitenta e três |
| Peso por Peça (excluindo embalagem) | 22.220 g |
| Personalizado número de tarifação | Oitenta e cinco milhões, trezentos e sessenta e nove mil e dez |
Geral
| Número de níveis | Um |
|---|---|
| Número de conexões | Três |
| Potencialidades | Um |
| Nominal da seção transversal do | 4 mm2 |
| Cor | verde |
| Material isolante | PA |
| Classificação de inflamabilidade de acordo com UL 94 | V0 |
| Área de aplicação | Indústria ferroviária |
| Indústria ferroviária | |
| Indústria ferroviária | |
| Indústria ferroviária | |
| Nominal de surto de tensão | 8 kV |
| Grau de poluição | Três |
| Categoria de sobretensão | III |
| Material isolante grupo | Eu |
| Dissipação máxima de potência para a condição nominal | 1.02 W |
| Corrente de carga máxima | 36-A (No caso de um 6 mm2 condutor de seção transversal, a corrente de carga máxima não deve ser excedida pela corrente total de todos os conectados condutores) |
| Corrente Nominal euN | 32 |
| Tensão Nominal UN | 800 V |
| Abra o painel lateral | Sim |
Dimensões
| Largura | 6.2 mm |
|---|---|
| Tampa de extremidade de largura | 2.2 mm |
| Comprimento | Em 66,5 mm |
| Altura NS 35/7,5 | 36.5 mm |
| Altura NS 35/15 | 44 mm |
Ligação de dados
| Método de ligação | Push-in de conexão |
|---|---|
| Conexão em acc. com o padrão de | IEC 60947-7-1 |
| Condutor de seção transversal do sólido min. | 0,2 mm2 |
| Condutor de seção transversal do sólido max. | 6 mm2 |
| Condutor de seção transversal AWG min. | Vinte e quatro |
| Condutor de seção transversal AWG max. | Dez |
| Condutor de seção transversal flexível min. | 0,2 mm2 |
| Condutor de seção transversal flexível max. | 4 mm2 |
| Min. AWG condutor de seção transversal, flexível | Vinte e quatro |
| Max. AWG condutor de seção transversal, flexível | Doze |
| Condutor de seção transversal flexível, com virola, sem manga de plástico min. | 0,25 mm2 |
| Condutor de seção transversal flexível, com virola, sem manga de plástico max. | 4 mm2 |
| Condutor de seção transversal flexível, com virola com luva plástica min. | 0,25 mm2 |
| Condutor de seção transversal flexível, com virola com manga de plástico max. | 4 mm2 |
| 2 condutores com a mesma seção transversal, encalhado, TWIN anilhas com manga de plástico, min. | 0,5 mm2 |
| 2 condutores com a mesma seção transversal, encalhado, TWIN anilhas com manga de plástico, max. | 1 mm2 |
| Comprimento de decapagem | 10 mm 12 mm ... |
| Interno cilíndrico gage | A4 |
Normas e Regulamentos
| Conexão em acc. com o padrão de | IEC 60947-7-1 |
|---|---|
| Classificação de inflamabilidade de acordo com UL 94 | V0 |
Classificações
eCl@ss 4.0Vinte e sete milhões cento e quarenta e um mil cento e vinte e umeCl@ss 4.1Vinte e sete milhões cento e quarenta e um mil cento e vinte e umeCl@ss 5.0Vinte e sete milhões cento e quarenta e um mil cento e vinteeCl@ss 5.1Vinte e sete milhões cento e quarenta e um mil cento e vinteeCl@ss 6.0Vinte e sete milhões cento e quarenta e um mil e cemeCl@ss 7.0Vinte e sete milhões cento e quarenta e um mil cento e vinteeCl@ss 8.0Vinte e sete milhões cento e quarenta e um mil cento e vinteeCl@ss 9.0Vinte e sete milhões cento e quarenta e um mil cento e vinte
UNSPSC 6.01Trinta milhões, duzentos e onze mil, oitocentos e onzeUNSPSC 7.0901Trinta e nove milhões cento e vinte e um mil quatrocentos e dezUNSPSC 11Trinta e nove milhões cento e vinte e um mil quatrocentos e dez12.01 UNSPSCTrinta e nove milhões cento e vinte e um mil quatrocentos e dez13.2 UNSPSCTrinta e nove milhões cento e vinte e um mil quatrocentos e dez
| Característica | Valor |
|---|---|
| Secção de condutor de fio fino de ligação sem ponteira (EF007341) | 0.2 mm² |
| Secção do condutor de fio fino de ligação com ponteira (EF007339) | 0.25 mm² |
| Secção da ligação de cabo rígido (EF007337) | 0.2 mm² |
| Corrente nominal especificada In (EF008250) | 32 A |
| Tensão especificada de funcionamento (EF000228) | 800 V |
| Tipo de ligação elétrica 1 (EF002526) | Outro |
| Tipo de ligação elétrica 2 (EF002527) | Outro |
| Número de fixações por nível (EF002660) | 3 |
| Adequado para material condutor (EF012572) | Alumínio/cobre |
| Método de montagem (EF000003) | Perfil DIN 35 mm |
| Material do corpo isolante (EF007543) | Outro |
| Temperatura de operação (EF002393) | -60 °C |
| Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) | V0 |
| Largura (EF000008) | 6.2 mm |
| Altura (EF000040) | 66.5 mm |
| Profundidade (EF000049) | 36.5 mm |
| Placa de fecho necessária (EF002525) | Sim |
| Cor (EF000007) | Verde |
| Níveis ligados internamente (EF002661) | Sim |
