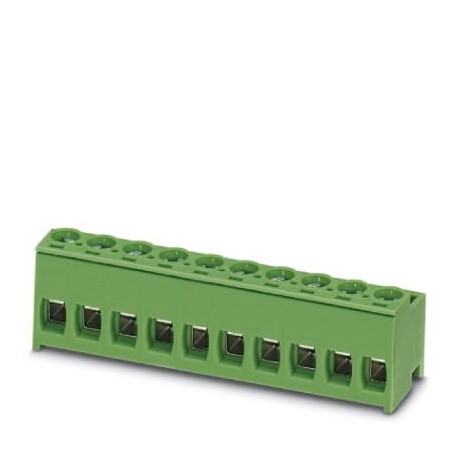

PT 1,5/10-PH-5,0 BK BDMCNZ5020 1834326 PHOENIX CONTACT Conector para placa de circuito impreso, corriente no..
PT 1,5/10-PH-5,0 BK BDMCNZ5020
1834326
PHOENIX_CONTACT
50
Conector para placa de circuito impreso, corriente nominal: 10 A, número de polos: 10, paso: 5 mm, tipo de conexión: Conexión por tornillo con cápsula de tracción, color: negro, superficie contactos: Estaño
Conector para placa de circuito impreso, sección nominal: 1,5 mm², color: negro, corriente nominal: 10 A, tensión de dimensionamiento (III/2): 400 V, superficie contactos: Estaño, tipo de contacto: Hembra de conexión, Número de potenciales: 10, Número de filas: 1, Número de polos por fila: 10, número de conexiones: 10, familia de artículos: PT 1,5/..-PH, paso: 5 mm, tipo de conexión: Conexión por tornillo con cápsula de tracción, dirección de conexión conductor/placa de circuito impreso: 0 °, Stecksystem: COMBICON COMPACT PST 1,3, Bloqueo: sin, tipo de embalaje: empaquetado en caja
Conector para placa de circuito impreso, corriente nominal: 10 A, tensión de dimensionamiento (III/2): 400 V, sección nominal: 1,5 mm², número de polos: 10, paso: 5 mm, tipo de conexión: Conexión por tornillo con cápsula de tracción, color: negro, superficie contactos: Estaño
Conectores PCB
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 1834326 |
|---|---|
| Unidad de embalaje | 50 pcs |
| Clave de venta | AACFBA - |
| Cantidad de pedido mínima | 50 pcs |
| EAN | 4046356965385 |
| Peso por unidad (sin incluir el embalaje) | 2,325 g |
| Número de tarifa arancelaria | 85366990 |
| País de origen | CN (China) |
Propiedades del artículo
| Abreviatura | Conector para placa de circuito impreso |
|---|---|
| Sistema enchufable | COMBICON COMPACT PST 1,3 |
| Tipo de contacto | Hembra de conexión |
| Familia de artículos | PT 1,5/..-PH |
| Paso | 5 mm |
| Número de polos | 10 |
| Tipo de conexión | Conexión por tornillo con cápsula de tracción |
| Forma del accionamiento cabeza de tornillo | Philipps-Recess con ranura longitudinal (H1L) |
| Bloqueo | sin |
| Número de pisos | 1 |
| Número de conexiones | 10 |
| Número de potenciales | 10 |
Datos característicos eléctricos
| Corriente nominal | 10 A |
|---|---|
| Tensión nominal | 400 V |
| Tensión de dimensionamiento | 250 V |
| Tensión de dimensionamiento (III/2) | 400 V |
| Tensión de dimensionamiento (II/2) | 630 V |
| Tensión transitoria de dimensionamiento (III/3) | 4 kV |
| Tensión transitoria de dimensionamiento (III/2) | 4 kV |
| Tensión transitoria de dimensionamiento (II/2) | 4 kV |
Capacidad conex.
| Tipo de conexión | Conexión por tornillo con cápsula de tracción |
|---|---|
| enchufable | sí |
| Sección de conductor rígido | 0,2 mm² ... 2,5 mm² |
| Sección de conductor flexible | 0,2 mm² ... 2,5 mm² |
| Sección de conductor AWG / kcmil | 26 ... 12 |
| Sección de conductor flexible con puntera, sin manguito de plástico | 0,25 mm² ... 1 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico | 0,25 mm² ... 1 mm² |
| Longitud de pelado | 6 mm |
| Par de apriete | 0,35 Nm ... 0,4 Nm |
Datos del material - contacto
| Observación | Conforme a WEEE/RoHS, sin filamentos según IEC 60068-2-82/JEDEC JESD 201 |
|---|---|
| Material contacto | Aleación de Cu |
| Superficie de metal del punto de embornaje (capa superior) | Estaño (4 - 8 µm Sn) |
| Superficie de metal área de contacto (capa superior) | Estaño (4 - 8 µm Sn) |
Datos del material - carcasa
| Color carcasa | negro (9005) |
|---|---|
| Aislamiento | PA |
| Grupo material aislante | I |
| CTI según IEC 60112 | 600 |
| Clase de combustibilidad según UL 94 | V0 |
| Número de inflamabilidad de filamentos incandescentes GWFI según EN 60695-2-12 | 850 |
| Temperatura de inflamación de filamentos incandescentes GWIT según EN 60695-2-13 | 775 |
| Temperatura del ensayo de la dureza por bolas según EN 60695-10-2 | 125 °C |
Dimensiones del producto
| Esquema de dimensiones |  |
|---|---|
| Longitud [ l ] | 12,2 mm |
| Anchura [ w ] | 50 mm |
| Altura [ h ] | 13,15 mm |
| Paso | 5 mm |
| Altura de construcción (altura sin espiga de soldadura) | 13,15 mm |
| Media a | 45 mm |
Indicaciones de embalaje
| Tipo de embalaje | empaquetado en caja |
|---|---|
| Unidad de embalaje | 50 |
| Denominación Unidades de embalaje | Unidades |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss
| eCl@ss 4.0 | 27260700 |
|---|---|
| eCl@ss 4.1 | 27260700 |
| eCl@ss 5.0 | 27260700 |
| eCl@ss 5.1 | 27260700 |
| eCl@ss 6.0 | 27260700 |
| eCl@ss 7.0 | 27440309 |
| eCl@ss 8.0 | 27440309 |
| eCl@ss 9.0 | 27440309 |
UNSPSC
| UNSPSC 13.2 | 39121409 |
|---|---|
| UNSPSC 18.0 | 39121409 |
| UNSPSC 19.0 | 39121409 |
| UNSPSC 20.0 | 39121409 |
| UNSPSC 21.0 | 39121409 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO BORNAS Y CONECTORES PARA PLACA DE CIRCUITO IMPRESO PHOENIX ES.pdf | 24 Mbytes |
|
