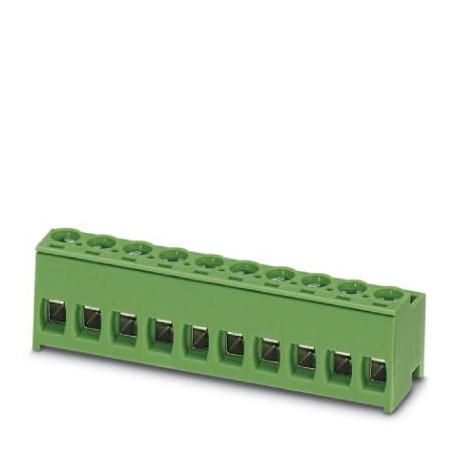

PT 1,5/10-PH-5,0 BK BDMCNZ5020 1834326 PHOENIX CONTACT Leiterplattenstecker, Nennstrom: 10 A, Bemessungsspan.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

PT 1,5/10-PH-5,0 BK BDMCNZ5020 1834326 PHOENIX CONTACT Leiterplattenstecker, Nennstrom: 10 A, Bemessungsspan..

PT 1,5/10-PH-5,0 BK BDMCNZ5020

1834326

PHOENIX_CONTACT

50

Leiterplattenstecker, Nennstrom: 10 A, Bemessungsspannung (III/2): 400 V, Polzahl: 10, Rastermaß: 5 mm, Anschlussart: Schraubanschluss mit Zughülse, Farbe: schwarz, Kontaktoberfläche: Zinn

Steckverbinder für Leiterplatte, Nennquerschnitt: 1,5 mm², Farbe: schwarz, Nennstrom: 10 A, Dimensionierspannung (III/2): 400 V, Kontaktfläche: Zinn, Kontaktart: Buchse, Anzahl der Potentiale: 10, Anzahl der Reihen: 1, Anzahl der Pole pro Reihe: 10, Anzahl der Anschlüsse: 10, Artikelfamilie: PT 1,5/.. -PH, Rastermaß: 5 mm, Anschlussart: Schraubanschluss mit Zugkapsel, Anschlussrichtung Leiter/Leiterplatte: 0°, Stecksystem: COMBICON COMPACT PST 1.3, Schloss: ohne, Verpackungsart: boxed

Mehr Infos


Leiterplattensteckverbinder

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Kaufmännische Daten

Bestellschlüssel1834326
Verpackungseinheit50 STK
VerkaufsschlüsselE1 - Leiterplattenanschl.
Mindestbestellmenge50 STK
HinweisAuftragsgebundene Fertigung (keine Rücknahme)
GTIN4046356965385
Gewicht pro Stück (exklusive Verpackung)2,325 g
Gewicht pro Stück (inklusive Verpackung)11,930 g
Zolltarifnummer85366990
HerkunftslandCN (China)

Artikeleigenschaften

KurzbezeichnungLeiterplattenstecker
StecksystemCOMBICON COMPACT PST 1,3
KontaktartBuchse (female)
ArtikelfamiliePT 1,5/..-PH
Rastermaß5 mm
Polzahl10
AnschlussartSchraubanschluss mit Zughülse
Antriebsform SchraubenkopfPhilipps-Recess mit Längsschlitz (H1L)
Verriegelungohne
Anzahl der Etagen1
Anzahl der Anschlüsse10
Anzahl der Potenziale10
Zurück nach oben

Elektrische Kenndaten

Nennstrom10 A
Nennspannung400 V
Bemessungsspannung250 V
Bemessungsspannung (III/2)400 V
Bemessungsspannung (II/2)630 V
Bemessungsstoßspannung (III/3)4 kV
Bemessungsstoßspannung (III/2)4 kV
Bemessungsstoßspannung (II/2)4 kV
Zurück nach oben

Anschlussvermögen

AnschlussartSchraubanschluss mit Zughülse
steckbarja
Leiterquerschnitt starr0,2 mm² ... 2,5 mm²
Leiterquerschnitt flexibel0,2 mm² ... 2,5 mm²
Leiterquerschnitt AWG / kcmil26 ... 12
Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse0,25 mm² ... 1 mm²
Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse0,25 mm² ... 1 mm²
Abisolierlänge6 mm
Anzugsdrehmoment0,35 Nm ... 0,4 Nm
Zurück nach oben

Materialangaben - Kontakt

HinweisWEEE/RoHS konform, whisker-frei nach IEC 60068-2-82/JEDEC JESD 201
Material KontaktCu-Legierung
Metalloberfläche Klemmstelle (Deckschicht)Zinn (4 - 8 µm Sn)
Metalloberfläche Kontaktbereich (Deckschicht)Zinn (4 - 8 µm Sn)
Zurück nach oben

Materialangaben - Gehäuse

Farbe Gehäuseschwarz (9005)
IsolierstoffPA
IsolierstoffgruppeI
CTI nach IEC 60112600
Brennbarkeitsklasse nach UL 94V0
Glühdraht-Entflammbarkeitszahl GWFI nach EN 60695-2-12850
Glühdraht-Entzündungstemperatur GWIT nach EN 60695-2-13775
Temperatur der Kugeldruckprüfung nach EN 60695-10-2125 °C
Zurück nach oben

Maßangaben zum Produkt

Maßzeichnung
Länge [ l ]12,2 mm
Breite [ w ]50 mm
Höhe [ h ]13,15 mm
Rastermaß5 mm
Bauhöhe (Höhe ohne Lötpin)13,15 mm
Maß a45 mm
Zurück nach oben

Verpackungsangaben

Verpackungsartverpackt im Karton
Verpackungseinheit50
Benennung VerpackungseinheitenStück
Zurück nach oben

Environmental Product Compliance

REACh SVHCLead 7439-92-1
China RoHSZeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre
Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads"
Zurück nach oben

Klassifikationen

eCl@ss

eCl@ss 4.027260700
eCl@ss 4.127260700
eCl@ss 5.027260700
eCl@ss 5.127260700
eCl@ss 6.027260700
eCl@ss 7.027440309
eCl@ss 8.027440309
eCl@ss 9.027440309
Zurück nach oben

ETIM

ETIM 4.0EC002643
ETIM 5.0EC002638
ETIM 6.0EC002638
ETIM 7.0EC002638
Zurück nach oben

UNSPSC

UNSPSC 13.239121409
UNSPSC 18.039121409
UNSPSC 19.039121409
UNSPSC 20.039121409
UNSPSC 21.039121409
Zurück nach oben

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF KATALOG PHOENIX LEITERPLATTENKLEMMEN DE.pdf 27 Mbytes
