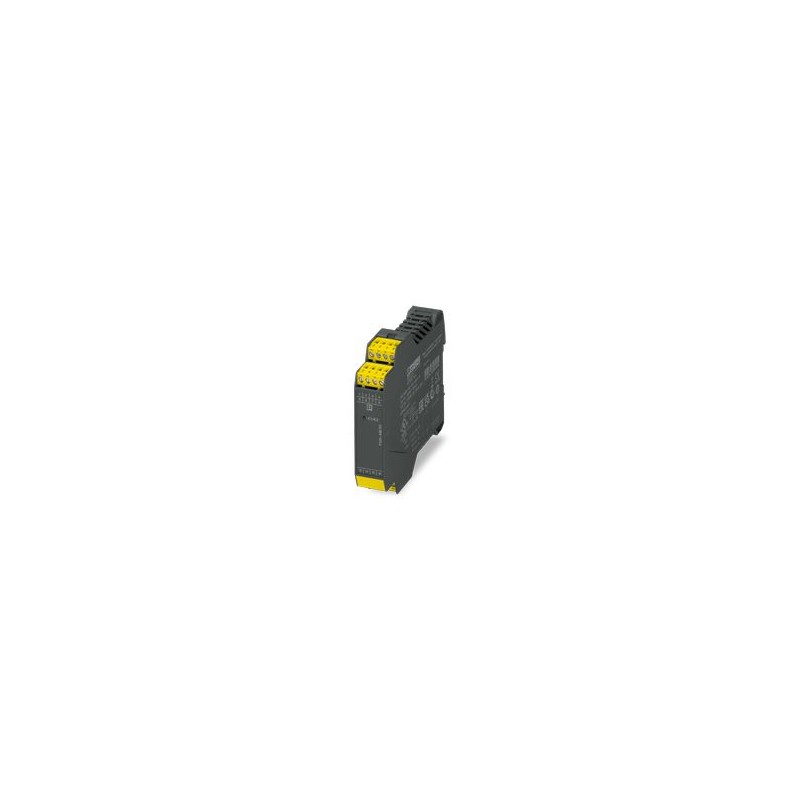

PSR-ME30-4NO-1NC-24DC-SC-SET35 1397657 PHOENIX CONTACT Set de 35 relés de seguridad como ampliación de conta..
PSR-ME30-4NO-1NC-24DC-SC-SET35
1397657
PHOENIX_CONTACT
Set de 35 relés de seguridad como ampliación de contactos, 4 circuitos de habilitación, 1 circuito de retroalimentación, junto con equipo básico hasta categoría 3, PL d según EN ISO 13849, borna de tornillo enchufable, anchura: 22,5 mm
Relés > Dispositivo de vigilancia de circuitos de seguridad
Seguridad y comunicaciones
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲| Tipo de producto | Relé de seguridad |
| Familia de productos | PSRclassic |
| Aplicación | Módulo de ampliación |
| Vida útil mecánica | aprox.107periodicidades de cambio de estado |
| Tipo de relé | Relé electromecánico con contactos de conducción forzada según IEC/EN 61810-3 |
| Tiempos | |
| Tiempo típico de excitación con Us | 20 ms (con activación por K1/K2) |
| Tiempo típico de apertura | 20 ms (con activación a través de K1/K2) |
| Potencia disipada máxima con condición nominal | 16,4 W (UK1/K2= 26,4 V, IL² = 72 A², PTotal máx= 2 W + 14,4 W) |
| Tipo de funcionamiento nominal | Tiempo de trabajo 100 % |
| Líneas de fuga y espacios de aire entre los circuitos | |
| Tensión de aislamiento de dimensionamiento | 250 V |
| Tensión transitoria de dimensionamiento / aislamiento | Véase el capítulo Coordinación de aislamientos |
| Digital: K1/K2 | |
| Descripción de la entrada | con orientación a la seguridad |
| Número de entradas | 1 |
| Margen de tensión de entrada Señal "1" | 20,4 V ... 26,4 V |
| Corriente de entrada | típ. 130 mA (Δt = 800 ms) |
| Resistencia total de la línea máx. admisible | 50 Ω |
| Circuito de protección | Diodo supresor |
| Absorción de corriente | típ. 67 mA |
| Relé: Circuitos de disparo (13/14, 23/24, 33/34, 43/44) | |
| Descripción de la salida | cada uno 2 NA en serie, con orientación a la seguridad, libres de potencial |
| Número de salidas | 4 |
| Tipo de conmutación del contacto | 4 circuitos de disparo |
| Material del contacto | AgSnO2 |
| Tensión de conmutación | min. 10 V AC/DC |
| máx. 250 V AC | |
| Potencia mín. de conmutación | min. 100 mW |
| Corriente de entrada | min. 10 mA |
| máx. 6 A | |
| Capacidad de ruptura según IEC 60947-5-1 | 5 A (AC15) |
| 6 A (DC13) | |
| Corriente constante límite | 6 A (Observar derating y curva de límite de carga) |
| Cuadr. Corriente suma | 72 A2(observar derating) |
| Frecuencia de conmutación | máx. 0,5 Hz |
| Vida útil mecánica | 10x 106operaciones |
| Fusible de salida | 10 A gL/gG |
| 4 A gL/gG (para aplicaciones de baja demanda) | |
| Relé: Circuito de acuse de recibo (11/12) | |
| Descripción de la salida | Contacto de diagnóstico, 2 NC en serie, flotante |
| Número de salidas | 1 |
| Tipo de conmutación del contacto | 2 NC en serie |
| Material del contacto | AgSnO2 |
| Tensión de conmutación | min. 10 V AC/DC |
| máx. 250 V AC | |
| Potencia mín. de conmutación | min. 100 mW |
| Corriente de entrada | min. 10 mA |
| máx. 6 A | |
| Capacidad de ruptura según IEC 60947-5-1 | 1 A (AC15) |
| 1 A (DC13) | |
| Corriente constante límite | 1 A |
| Cuadr. Corriente suma | 1 A2 |
| Frecuencia de conmutación | máx. 0,5 Hz |
| Vida útil mecánica | 10x 106operaciones |
| Fusible de salida | 1 A gL/gG |
| Tecnología de conexión | |
| enchufable | sí |
| Conexión de conductores | |
| Tipo de conexión | Conexión por tornillo |
| Sección de conductor rígido | 0,2 mm² ... 2,5 mm² |
| Sección de conductor flexible | 0,2 mm² ... 2,5 mm² |
| Sección de cable AWG | 24 ... 12 |
| Longitud a desaislar | 7 mm |
| Rosca de tornillo | M3 |
| Par de apriete | 0,5 Nm ... 0,6 Nm |
| Indicación de la tensión de servicio | 1 x LED verde |
| Anchura | 22,5 mm |
| Altura | 112,2 mm |
| Profundidad | 114,5 mm |
| Material carcasa | Poliamida |
| Datos técnicos de seguridad | |
| Categoría de parada | 0 |
| Datos técnicos de seguridad: EN ISO 13849 | |
| Categoría | 3 |
| Performance Level (PL) | d |
| Datos técnicos de seguridad: IEC 61508 - alta demanda | |
| Safety Integrity Level (SIL) | 2 |
| Datos técnicos de seguridad: IEC 61508 - baja demanda | |
| Safety Integrity Level (SIL) | 2 |
| Datos técnicos de seguridad: EN IEC 62061 | |
| Safety Integrity Level (SIL) | 2 |
| Condiciones ambientales | |
| Índice de protección | IP20 |
| Grado de protección mínimo del lugar de montaje | IP54 |
| Temperatura ambiente (servicio) | -20 °C ... 55 °C (observar derating) |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 70 °C |
| Altura de fijación | ≤ 2000 m (a través de NN) |
| Humedad de aire máx. admisible (almacenamiento/transporte) | 75 % (En un valor medio, ocasionalmente 85 %, sin condensación) |
| Humedad del aire máx. admisible (servicio) | 75 % (En un valor medio, ocasionalmente 85 %, sin condensación) |
| Choque | 15g |
| Vibración (servicio) | 10 Hz ... 150 Hz, 2g |
| CE | |
| Marcado | Conformidad CE |
| Líneas de fuga y espacios de aire entre los circuitos | |
| Normas/especificaciones | DIN EN 60947-1 |
| Tipo de montaje | Montaje sobre carril |
| Indicaciones de montaje | ver curva Derating |
| Posición para el montaje | vertical u horizontal |
| Tipo de conexión | Conexión por tornillo |
