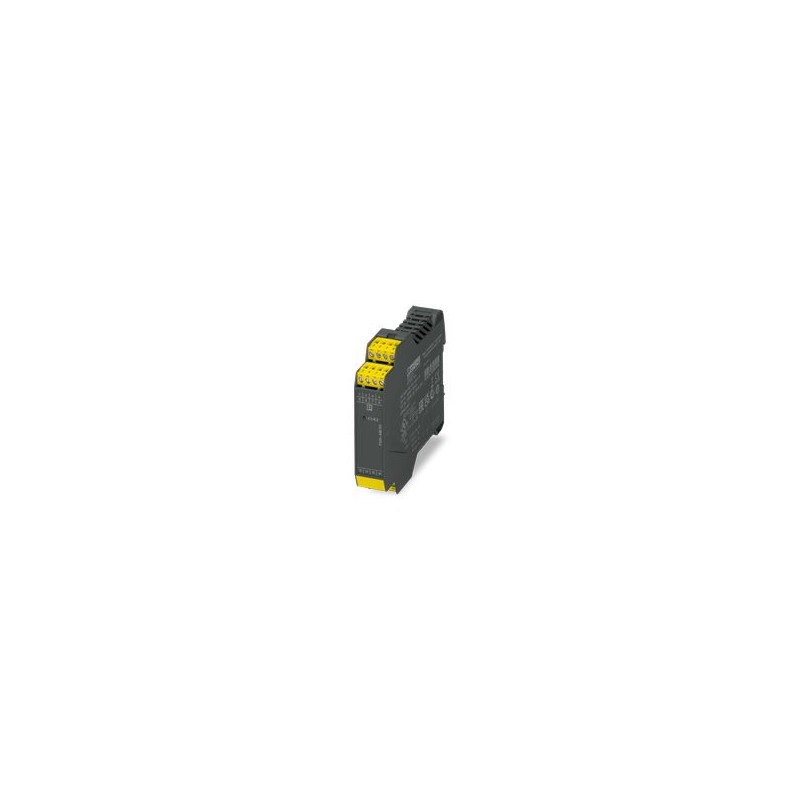

PSR-ME30-4NO-1NC-24DC-SC-SET35 1397657 PHOENIX CONTACT Set mit 35 Sicherheitsrelais als Kontaktverlängerung,.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

PSR-ME30-4NO-1NC-24DC-SC-SET35 1397657 PHOENIX CONTACT Set mit 35 Sicherheitsrelais als Kontaktverlängerung,..

PSR-ME30-4NO-1NC-24DC-SC-SET35

1397657

PHOENIX_CONTACT

Set mit 35 Sicherheitsrelais als Kontaktverlängerung, 4 Zustimmtenkreise, 1 Rückführkreis, zusammen mit Grundausstattung bis Kategorie 3, PL d nach EN ISO 13849, steckbare Schraubklemme, Breite: 22,5 mm

Sicherheits-Relais

Mehr Infos


Relais > Gerät zur Überwachung von sicherheitsgerichteten Stromkreisen

Sicherheit und Kommunikation

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

Gesamtpreis: $3,987.81
Stückpreis: $3,987.81
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Technische Daten
Element-Eigenschaften
ProdukttypSicherheits-Relais
ProduktfamiliePSRclassic
AnwendungErweiterungsmodul
Mechanische Lebensdauerca. 107Periodizitäten der Statusänderung
Relais-TypElektromechanisches Relais mit Zwangsleitungskontakten nach IEC/EN 61810-3
Mal
Typische Anregungszeit mit Us20 ms (bei K1/K2-Aktivierung)
Typische Öffnungszeiten20 ms (bei Ansteuerung über K1/K2)
Elektrische Eigenschaften
Maximale Verlustleistung bei Nennzustand16,4 W (UK1/K2= 26,4 V, IL² = 72 A², PGesamt max= 2 W + 14,4 W)
Nominale BetriebsartArbeitszeit 100%
Kriechstrecken und Luftspalte zwischen Stromkreisen
Dimensionierung der Isolationsspannung250 V
Dimensionierung/Isolierung Transiente SpannungSiehe Kapitel Koordination von Isolierungen
Eingangsdaten
Digital: K1/K2
Ticket-BeschreibungSicherheitsorientiert
Anzahl der Einträge1
Eingangsspannungsbereich Signal "1"20,4 V ... 26,4 V
EingangsstromTyp. 130 mA (Δt = 800 ms)
Zulässiger Gesamtleitungswiderstand max.50 Ω
SchutzschaltungSuppressordiode
StromaufnahmeTyp. 67 mA
Ausgangsdaten
Relais: Auslösestromkreise (13/14, 23/24, 33/34, 43/44)
Beschreibung der Ausgabeje 2 Schließer in Reihe, sicherheitsgerichtet, potentialfrei
Anzahl der Ausgänge4
Art der Kontaktschaltung4 Trigger-Schaltkreise
KontaktmaterialAgSnO2
Schaltspannungmin. 10 V AC/DC
max. 250 V AC
Min. Schaltleistungmin. 100 mW
Eingangsstrommin. 10 mA
max. 6 A
Ausschaltvermögen nach IEC 60947-5-15 A (AC15)
6 A (DC13)
Konstante Strombegrenzung6 A (Derating und Lastbegrenzungskurve beachten)
Quadrat. Aktuelle Summe72 A2(Leistungsreduzierung beachten)
Schaltfrequenzmax. 0,5 Hz
Mechanische Lebensdauer10 x 106Transaktionen
Ausgangssicherung10 A gL/gG
4 A gL/gG (für Anwendungen mit geringem Bedarf)
Relais: Quittierungsschaltung (11/12)
Beschreibung der AusgabeDiagnosekontakt, 2 Öffner in Reihe, potentialfrei
Anzahl der Ausgänge1
Art der Kontaktschaltung2 NC in Reihe
KontaktmaterialAgSnO2
Schaltspannungmin. 10 V AC/DC
max. 250 V AC
Min. Schaltleistungmin. 100 mW
Eingangsstrommin. 10 mA
max. 6 A
Ausschaltvermögen nach IEC 60947-5-11 A (AC15)
1 A (DC13)
Konstante Strombegrenzung1 A
Quadrat. Aktuelle Summe1 A2
Schaltfrequenzmax. 0,5 Hz
Mechanische Lebensdauer10 x 106Transaktionen
Ausgangssicherung1 A gL/gG
Verbindungsdaten
Verbindungstechnik
PlugJa
Anschließen von Leitern
VerbindungstypSchraubverbindung
Starre Leiterstrecke0,2 mm² ... 2,5 mm²
Flexibler Leiterabschnitt0,2 mm² ... 2,5 mm²
AWG-Draht-Sektion24 ... 12
Zu deisolierende Länge7 mm
GewindeM3
Anzugsmoment0,5 Nm ... 0,6 Nm
Beschilderung
Anzeige der Betriebsspannung1 x Grüne LED
Dimensionen
Breite22,5 mm
Höhe112,2 Millimeter
Tiefe114,5 mm
Materialdaten
Material der SchalePolyamid
Parameter
Technische Sicherheitsdaten
Stop-Kategorie0
Technische Sicherheitsdaten: EN ISO 13849
Kategorie3
Leistungsniveau (PL)d
Technische Sicherheitsdaten: IEC 61508 - hohe Nachfrage
Sicherheits-Integritätsstufe (SIL)2
Technische Sicherheitsdaten: IEC 61508 - geringer Bedarf
Sicherheits-Integritätsstufe (SIL)2
Technische Sicherheitsdaten: EN IEC 62061
Sicherheits-Integritätsstufe (SIL)2
Umwelt- und Lebensbedingungen
Umweltbedingungen
Schutz-IndexIP20
Mindestschutzgrad des AufstellungsortesIP54
Umgebungstemperatur (Service)-20 °C ... 55 °C (Leistungsreduzierung beachten)
Umgebungstemperatur (Lagerung/Transport)-40 °C ... 70 °C
Höhe fixieren≤ 2000 m (über NN)
Max. zulässige Luftfeuchtigkeit (Lagerung/Transport)75% (im Durchschnitt, gelegentlich 85%, nicht kondensierend)
Max. zulässige Luftfeuchtigkeit (Service)75% (im Durchschnitt, gelegentlich 85%, nicht kondensierend)
Absturz35%
Vibration (Service)10 Hz ... 150 Hz, 2g
Zulassungen
Ce
MarkiertCE-Konformität
Standards & Spezifikationen
Kriechstrecken und Luftspalte zwischen Stromkreisen
Normen/SpezifikationenDIN EN 60947-1
Versammlung
Art der BefestigungSchienenmontage
Installationsanleitungsiehe Derating-Kurve
Position für die MontageVertikal oder horizontal
VerbindungstypSchraubverbindung
