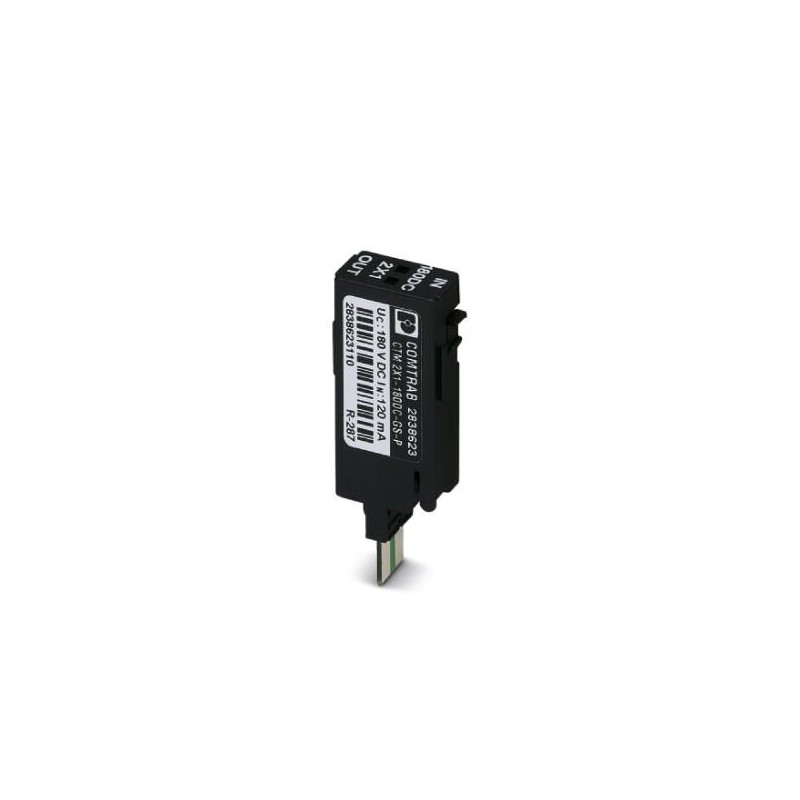

CTM 2X1-180DC-GS-P 2838623 PHOENIX CONTACT Enchufe de protección contra sobretensiones
CTM 2X1-180DC-GS-P
2838623
PHOENIX_CONTACT
Protección enchufable LSA-PLUS (COMTRAB CTM) con protección Powercross y protección basta contra sobretensiones para 2 conductores de señales. Tensión nominal: 180 V DC
Trabtech (TT)
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 2838623 |
|---|---|
| Unidad de embalaje | 10 pcs |
| Clave de venta | CL3211 - |
| Página del catálogo | Página 167 (C_4_2017) |
| EAN | 4017918948375 |
| Peso por unidad (sin incluir el embalaje) | 8,340 g |
| Número de tarifa arancelaria | 85363010 |
| País de origen | DE (Alemania) |
Generalidades
| Material carcasa | PA |
|---|---|
| Clase de combustibilidad según UL 94 | V-0 |
| Color | negro |
| Normas para líneas de fuga y espacios de aire | DIN VDE 0110-1 |
| IEC 60664-1 | |
| Categoría de sobretensiones | II |
| Grado de polución | 2 |
| Tipo de montaje | A CT-TERMIBLOCK y regleta interrumpible LSA-PLUS |
| Construcción | Módulo LSA-PLUS |
| Dirección de actuación | Line-Line & Line-Earth Ground |
| Descargador verificable con CHECKMASTER a partir de la revisión de software: | Desde rev. de SW 2.20 |
| Atenuación de paradiafonía aN entre artículos contiguos | 70 dB (hasta 1 Mhz, sistema de 100 Ω) |
| 50 dB (hasta 10 MHz, sistema de 100 Ω) | |
| 30 dB (hasta 100 MHz, sistema de 100 Ω) |
Circuito de protección
| Clase de ensayo IEC | A2 |
|---|---|
| B1 | |
| B2 | |
| B3 | |
| C1 | |
| C2 | |
| C3 | |
| D1 | |
| D2 | |
| Clase de exigencias VDE | A2 |
| B1 | |
| B2 | |
| B3 | |
| C1 | |
| C2 | |
| C3 | |
| D1 | |
| D2 | |
| Tensión nominal UN | 180 V DC |
| Tensión constante máxima UC | ± 180 V DC |
| Corriente asignada | 120 mA (25 °C) |
| Corriente activa de servicio ICa UC | ≤ 2 µA |
| Corriente de conductor de protección IPE | ≤ 2 µA |
| Corriente transitoria nominal In(8/20) µs (conductor-tierra) | 5 kA |
| Corriente transitoria de impulso Iimp(10/350) µs | 1 kA |
| Corriente transitoria total Itotal(8/20) µs | 10 kA |
| Corriente transitoria total Itotal(10/350) µs | 2,5 kA |
| Corriente transitoria Imáx.(8/20) µs máximo (conductor-tierra) | 10 kA (en suma) |
| Corriente de impulso nominal Ian (10/1000) µs (conductor-tierra) | 200 A |
| Limitación de la tensión de salida para 1 kV/µs, (conductor-tierra) spike | ≤ 800 V |
| Limitación de la tensión de salida para 1 kV/µs, (conductor-tierra) estática | ≤ 800 V |
| Tensión residual para In(conductor-tierra) | ≤ 70 V |
| Tensión residual para Ian (10/1000) µs (conductor-tierra) | ≤ 28 V |
| Nivel de protección Up(conductor-tierra) | ≤ 900 V (C2 - 10 kV / 5 kA, spike) |
| ≤ 70 V (C2 - 10 kV / 5 kA, static) | |
| ≤ 1 kV (C3 - 7,5 kV / 100 A, spike) | |
| ≤ 30 V (C3 - 7,5 kV / 100 A, static) | |
| Tiempo de reacción tA (conductor-tierra) | ≤ 100 ns |
| Atenuación de inserción aE, sim. | |
| Atenuación de inserción aE, asim. | 0,5 dB (≤ 10 MHz) |
| 0,6 dB (hasta 60 Mhz en el sistema de 100 Ω) | |
| 1 dB (hasta 100 MHz, 100 Ω) | |
| Frecuencia límite fg (3dB), asim. (PE) en el sistema de 100 ohmios | > 100 MHz |
| Capacidad (conductor-tierra) | 5 pF (f=1 MHz / VR= 0V) |
| Resistencia en serie | 5,5 Ω ±1,5 Ω (Simetría: +/- 0,5 Ω) |
| Mensaje Protección contra sobretensiones defectuosa | ninguna |
| A prueba de sobrecorrientes momentáneas (puesta a tierra por conductor) | C2 - 4 kV / 2 kA |
| C3 - 100 A | |
| B2 - 4 kV/100 A | |
| D1 - 1 kA | |
| A prueba de corrientes alternas (puesta a tierra por conductor) | 5 A - 1 s |
Datos de conexión
| Tipo de conexión | Enchufable en COMTRAB-TERMIBLOCK y regletas interrumpibles y de conmutación LSA-PLUS |
|---|---|
| Tipo de conexión IN | Sistema enchufable COMTRAB |
| Tipo de conexión OUT | Sistema enchufable COMTRAB |
| Técnica de conexión | LSA-PLUS |
Clasificaciones
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130807eCl@ss 8.027130807eCl@ss 9.027130807
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX PROTECCION ES.pdf | 26 Mbytes |
|
| PHOENIX CONTACT-2838623-CTM 2X1-180DC-GS-P | 120 Kbytes |
|
