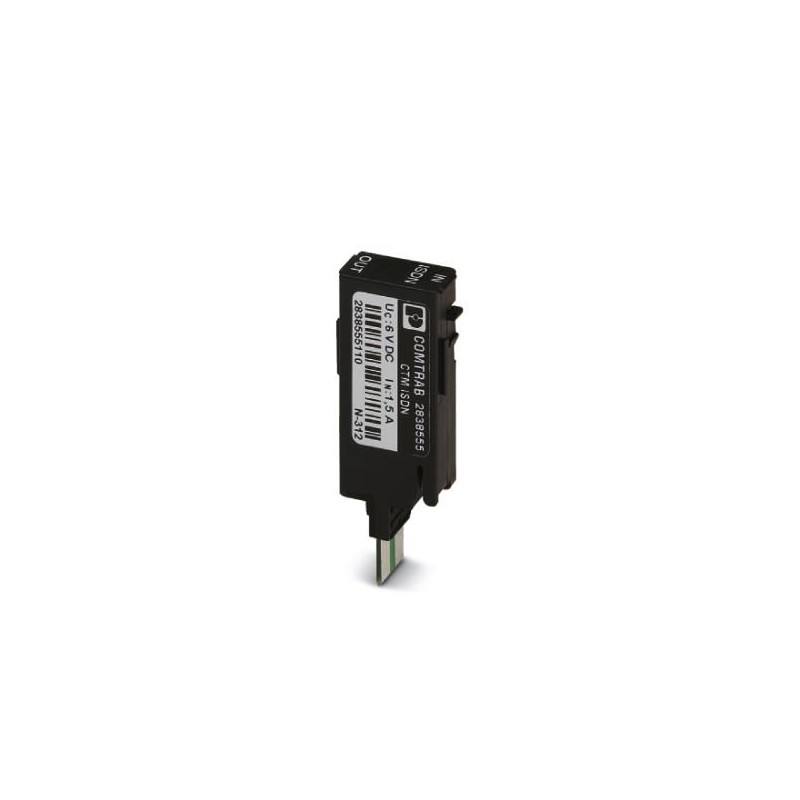

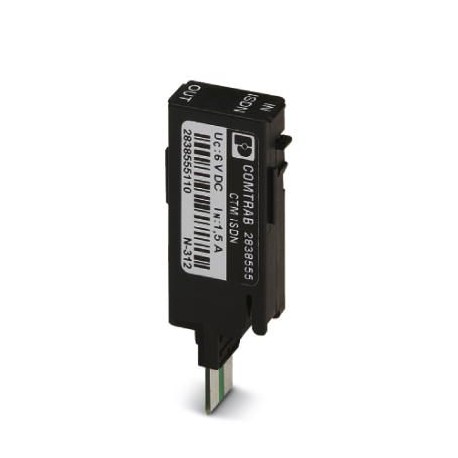

CTM ISDN 2838555 PHOENIX CONTACT Protección enchufable LSA-PLUS (COMTRAB CTM) con circuito de protección par..
CTM ISDN
2838555
PHOENIX_CONTACT
Protección enchufable LSA-PLUS (COMTRAB CTM) con circuito de protección para un par de conductores de una interfaz ISDN So.
Puesta a tierra, protección contra rayos y sobretensiones > Descargador de sobretensiones para tecnología de información / MCR
Trabtech (TT)
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 2838555 |
|---|---|
| Unidad de embalaje | 10 pcs |
| Clave de venta | CL3211 - |
| Página del catálogo | Página 167 (C_4_2017) |
| EAN | 4017918819583 |
| Peso por unidad (sin incluir el embalaje) | 9,090 g |
| Número de tarifa arancelaria | 85363010 |
| País de origen | DE (Alemania) |
Generalidades
| Material carcasa | PA |
|---|---|
| Clase de combustibilidad según UL 94 | V-0 |
| Color | negro |
| Normas para líneas de fuga y espacios de aire | DIN VDE 0110-1 |
| IEC 60664-1 | |
| Categoría de sobretensiones | II |
| Grado de polución | 2 |
| Tipo de montaje | A CT-TERMIBLOCK y regleta interrumpible LSA-PLUS |
| Construcción | Módulo LSA-PLUS |
| Número de polos | 2 |
| Dirección de actuación | Line-Line & Line-Earth Ground |
| Descargador verificable con CHECKMASTER a partir de la revisión de software: | Desde rev. de SW 1.10 |
Circuito de protección
| Clase de ensayo IEC | B2 |
|---|---|
| C2 | |
| C3 | |
| D1 | |
| C1 | |
| Clase de exigencias VDE | B2 |
| C2 | |
| C3 | |
| D1 | |
| C1 | |
| Tensión nominal UN | 6 V DC |
| Tensión constante máxima UC | ± 6 V DC |
| Corriente asignada | 1,5 A (25 °C) |
| Corriente de conductor de protección IPE | ≤ 2 µA |
| Corriente de descarga nominal In(8/20) µs (conductor-conductor) | 350 A |
| Corriente transitoria nominal In(8/20) µs (conductor-tierra) | 5 kA |
| Corriente transitoria de impulso Iimp(10/350) µs (conductor-tierra) | 1 kA |
| Corriente transitoria total Itotal(8/20) µs | 10 kA |
| Corriente transitoria total Itotal(10/350) µs | 2,5 kA |
| Corriente transitoria Imáx.(8/20) µs máximo (conductor-tierra) | 10 kA (en suma) |
| Corriente de impulso nominal Ian (10/1000) µs (conductor-conductor) | 100 A |
| 100 A | |
| Limitación de la tensión de salida para 1 kV/µs, (conductor-conductor) spike | ≤ 60 V |
| Limitación de la tensión de salida para 1 kV/µs, (conductor-tierra) spike | ≤ 700 V |
| Limitación de la tensión de salida para 1 kV/µs, (conductor-conductor) estática | ≤ 15 V |
| Limitación de la tensión de salida para 1 kV/µs, (conductor-tierra) estática | ≤ 700 V |
| Tensión residual para In(conductor-conductor) | ≤ 32 V |
| Tensión residual para In(conductor-tierra) | ≤ 55 V |
| Tensión residual para Ian (10/1000) µs (conductor-conductor) | ≤ 18 V |
| Tensión residual para Ian (10/1000) µs (conductor-tierra) | ≤ 12 V |
| Nivel de protección Up(conductor-conductor) | ≤ 35 V (C1 - 700 V / 350 A) |
| ≤ 18 V (C3 - 7,5 kV / 100 A) | |
| Nivel de protección Up(conductor-tierra) | ≤ 700 V (C2 - 10 kV / 5 kA, spike) |
| ≤ 55 V (C2 - 10 kV / 5 kA, static) | |
| ≤ 700 V (C3 - 7,5 kV / 100 A, spike) | |
| ≤ 12 V (C3 - 7,5 kV / 100 A, static) | |
| Tiempo de reacción tA(conductor-conductor) | ≤ 500 ns |
| Tiempo de reacción tA (conductor-tierra) | ≤ 100 ns |
| Atenuación de inserción aE, sim. | 0,3 dB (≤ 45 MHz) |
| Frecuencia límite fg (3dB), sim. en el sistema de 100 ohmios | ≥ 100 MHz |
| Capacidad (conductor-conductor) | 25 pF (f=1 MHz / VR= 0V) |
| Mensaje Protección contra sobretensiones defectuosa | ninguna |
| A prueba de sobrecorrientes momentáneas (de conductor a conductor) | C2 - 4 kV / 2 kA |
| C3 - 100 A | |
| B2 - 4 kV/100 A | |
| A prueba de sobrecorrientes momentáneas (puesta a tierra por conductor) | C2 - 4 kV / 2 kA |
| C3 - 100 A | |
| B2 - 4 kV/100 A | |
| D1 - 1 kA |
Datos de conexión
| Tipo de conexión | Enchufable en COMTRAB-TERMIBLOCK y regletas interrumpibles y de conmutación LSA-PLUS |
|---|---|
| Tipo de conexión IN | Sistema enchufable COMTRAB |
| Tipo de conexión OUT | Sistema enchufable COMTRAB |
| Técnica de conexión | LSA-PLUS |
Clasificaciones
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130807eCl@ss 8.027130807eCl@ss 9.027130807
| Característica | Valor |
|---|---|
| Tensión nominal CA (EF008798) | 6 V |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO PROTECCIÓN CONTRA SOBRETENSIONES PHOENIX ES.pdf | 11 Mbytes |
|
| PHOENIX CONTACT-2838555-CTM ISDN | 111 Kbytes |
|
