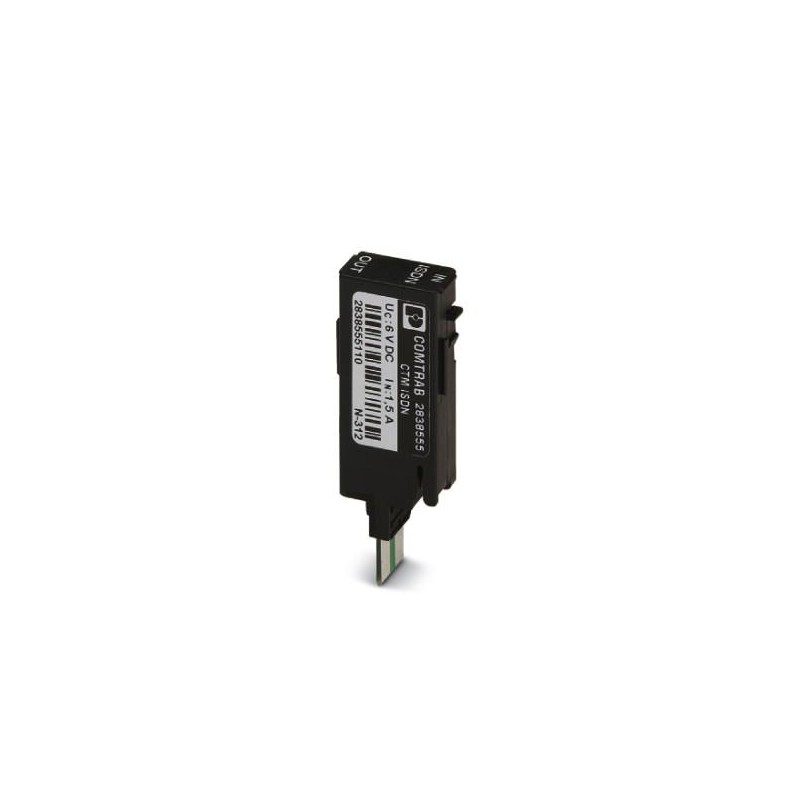

CTM ISDN 2838555 PHOENIX CONTACT Überspannungsschutzstecker
CTM ISDN
2838555
PHOENIX_CONTACT
Überspannungsschutzstecker
LSA-PLUS (COMTRAB CTM) Steckschutz für ein Leiterpaar einer ISDN-So-Schnittstelle.
Erdung, Blitz- und Überspannungsschutz > Überspannungsableiter für Informations-/MSR-Technik
Trabtech (TT)
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2838555 |
|---|---|
| Verpackungseinheit | 10 STK |
| Verkaufsschlüssel | K1 - Überspannungsschutz |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| Katalogseite | Seite 167 (C-4-2017) |
| GTIN | 4017918819583 |
| Gewicht pro Stück (exklusive Verpackung) | 9,090 g |
| Gewicht pro Stück (inklusive Verpackung) | 9,310 g |
| Zolltarifnummer | 85363010 |
| Herkunftsland | DE (Deutschland) |
Allgemein
| Material Gehäuse | PA |
|---|---|
| Brennbarkeitsklasse nach UL 94 | V-0 |
| Farbe | schwarz |
| Normen für Luft- und Kriechstrecken | DIN VDE 0110-1 |
| IEC 60664-1 | |
| Überspannungskategorie | II |
| Verschmutzungsgrad | 2 |
| Montageart | auf CT-TERMIBLOCK und LSA-PLUS-Trennleiste |
| Bauform | LSA-PLUS-Modul |
| Polzahl | 2 |
| Wirkungsrichtung | Line-Line & Line-Earth Ground |
| Ableiter prüfbar mit CHECKMASTER ab Softwarerevision: | ab SW-Rev. 1.10 |
Schutzschaltung
| IEC-Prüfklasse | B2 |
|---|---|
| C2 | |
| C3 | |
| D1 | |
| C1 | |
| VDE Anforderungsklasse | B2 |
| C2 | |
| C3 | |
| D1 | |
| C1 | |
| Nennspannung UN | 6 V DC |
| Höchste Dauerspannung UC | ± 6 V DC |
| Bemessungsstrom | 1,5 A (25 °C) |
| Schutzleiterstrom IPE | ≤ 2 µA |
| Nennableitstoßstrom In(8/20) µs (Ader-Ader) | 350 A |
| Nennableitstoßstrom In(8/20)µs (Ader-Erde) | 5 kA |
| Impulsableitstoßstrom Iimp(10/350) µs (Ader-Erde) | 1 kA |
| Gesamtableitstoßstrom Itotal(8/20) µs | 10 kA |
| Gesamtableitstoßstrom Itotal(10/350) µs | 2,5 kA |
| Ableitstoßstrom Imax(8/20) µs maximal (Ader-Erde) | 10 kA (in Summe) |
| Nennimpulsstrom Ian (10/1000)µs (Ader-Ader) | 100 A |
| 100 A | |
| Ausgangsspannungsbegrenzung bei 1 KV/µs (Ader-Ader) spike | ≤ 60 V |
| Ausgangsspannungsbegrenzung bei 1 KV/µs (Ader-Erde) spike | ≤ 700 V |
| Ausgangsspannungsbegrenzung bei 1 KV/µs (Ader-Ader) statisch | ≤ 15 V |
| Ausgangsspannungsbegrenzung bei 1 KV/µs (Ader-Erde) statisch | ≤ 700 V |
| Restspannung bei In(Ader-Ader) | ≤ 32 V |
| Restspannung bei In(Ader-Erde) | ≤ 55 V |
| Restspannung bei Ian (10/1000) µs (Ader-Ader) | ≤ 18 V |
| Restspannung bei Ian (10/1000) µs (Ader-Erde) | ≤ 12 V |
| Schutzpegel Up(Ader-Ader) | ≤ 35 V (C1 - 700 V / 350 A) |
| ≤ 18 V (C3 - 7,5 kV / 100 A) | |
| Schutzpegel Up(Ader-Erde) | ≤ 700 V (C2 - 10 kV / 5 kA, spike) |
| ≤ 55 V (C2 - 10 kV / 5 kA, static) | |
| ≤ 700 V (C3 - 7,5 kV / 100 A, spike) | |
| ≤ 12 V (C3 - 7,5 kV / 100 A, static) | |
| Ansprechzeit tA(Ader-Ader) | ≤ 500 ns |
| Ansprechzeit tA (Ader-Erde) | ≤ 100 ns |
| Einfügungsdämpfung aE, sym. | 0,3 dB (≤ 45 MHz) |
| Grenzfrequenz fg (3dB), sym. im 100 Ohm-System | ≥ 100 MHz |
| Kapazität (Ader-Ader) | 25 pF (f=1 MHz / VR= 0V) |
| Meldung Überspannungsschutz defekt | keine |
| Stoßstromfestigkeit (Ader-Ader) | C2 - 4 kV / 2 kA |
| C3 - 100 A | |
| B2 - 4 kV/100 A | |
| Stoßstromfestigkeit (Ader-Erde) | C2 - 4 kV / 2 kA |
| C3 - 100 A | |
| B2 - 4 kV/100 A | |
| D1 - 1 kA |
Anschlussdaten
| Anschlussart | Steckbar in COMTRAB-TERMIBLOCK und LSA-Plus-Trenn- und Schaltleisten |
|---|---|
| Anschlussart IN | COMTRAB-Stecksystem |
| Anschlussart OUT | COMTRAB-Stecksystem |
| Anschlusstechnik | LSA-PLUS |
Klassifikationen
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130807eCl@ss 8.027130807eCl@ss 9.027130807
| Merkmal | Wert |
|---|---|
| Nennspannung AC (EF008798) | 6 V |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX STROMVERSORGUNGEN DE .pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2838555-CTM ISDN | 111 Kbytes |
|
