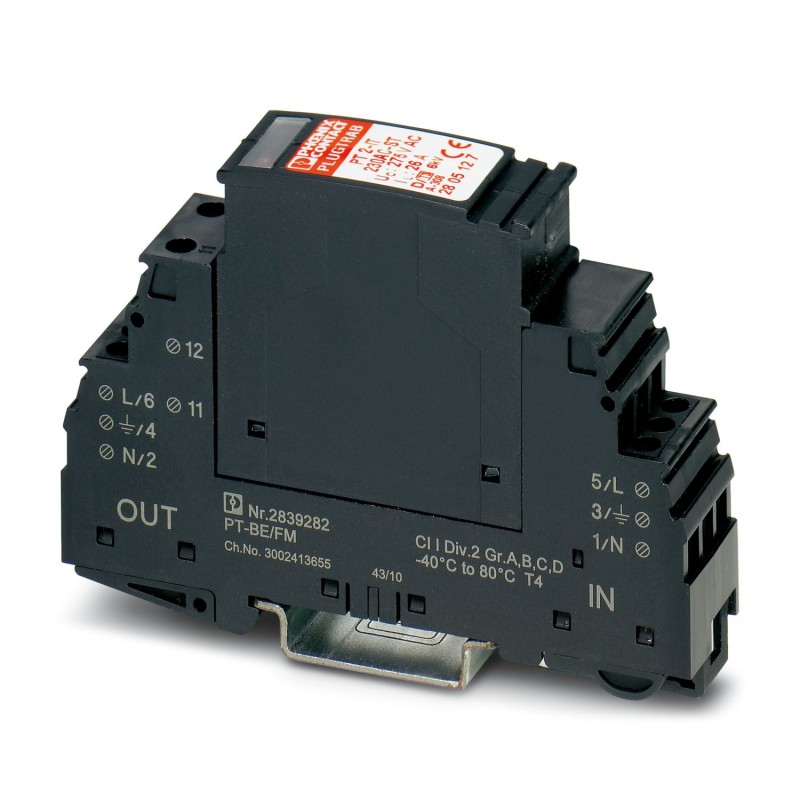

PT 2-IT-230AC/FM 2805130 PHOENIX CONTACT Disp. de protec. contra sobretensiones tipo 3
PT 2-IT-230AC/FM
2805130
PHOENIX_CONTACT
Disp. de protec. contra sobretensiones tipo 3
Inicio > PHOENIX_CONTACT
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 2805130 |
|---|---|
| Unidad de embalaje | 1 |
| Página del catálogo | Página 57 (C-6-2013) |
| EAN | 4046356472166 |
| Número de tarifa arancelaria | 85363030 |
Dimensiones
| Altura | 90 mm |
|---|---|
| Anchura | 17,7 mm |
| Profundidad | 65,5 mm |
| Unidad | 1 UD |
| Altura del módulo completo | 90 mm |
| Anchura del módulo completo | 17,7 mm |
| Profundidad del módulo completo | 65,5 mm |
Generalidades
| Material carcasa | PA |
|---|---|
| Clase de combustibilidad según UL 94 | V0 |
| Color | negro |
| Normas para líneas de fuga y espacios de aire | IEC 60664-1 |
| IEC 61643-1 | |
| DIN EN 61643-11/A11 | |
| Construcción | Módulo para carril de dos piezas enchufable |
| Tipo de montaje | Carril simétrico: 35 mm |
| Número de polos | 2 |
| Dirección de actuación | 1L-N & N-PE |
Circuito de protección
| Tipo EN | T3 |
|---|---|
| Tensión nominal UN | 230 V AC |
| Tensión de dimensionamiento de descargadores UC | 275 V AC |
| Tensión de dimensionamiento de descargadores UC (L-N) | 275 V AC |
| Tensión de dimensionamiento de descargadores UC (L-PE) | 275 V AC |
| Tensión de dimensionamiento de descargadores UC (N-PE) | 275 V AC |
| Frecuencia nominal fN | 50 Hz (60 Hz) |
| Corriente nominal IN | 26 A (30 °C) |
| Corriente de conductor de protección IPE | ≤ 1 µA |
| Corriente transitoria nominal In (8/20) µs | 3 kA |
| 3 kA (según ÚLULA 1449) | |
| Corriente transitoria nominal In (8/20) µs (L-N) | 3 kA |
| Corriente transitoria nominal In (8/20) µs (L-PE) | 3 kA |
| Corriente de sobrecarga momentánea de derivación Imáx (8/20) µs máximo | 8 kA |
| Choque combinado UOC | 6 kV |
| Absorción de energía simétrica | 170 J (L-N) |
| Absorción de energía asimétrica | 225 J (L/N-PE) |
| Nivel de protección Up (L-N) | ≤ 1,2 kV |
| Nivel de protección Up (L-PE) | ≤ 1,5 kV |
| Nivel de protección Up (N-PE) | ≤ 1,5 kV |
| Tiempo de reacción tA (L-N) | ≤ 25 ns |
| Tiempo de reacción tA (L-PE) | ≤ 100 ns |
| Tiempo de reacción tA (N-PE) | ≤ 100 ns |
| Fusible previo máximo requerido | 25 A (gL/C) |
| Mensaje Protección contra sobretensiones defectuosa | indicación óptica, contacto de indicación remota |
Conexión de aparatos fríos Alimentación de corriente
| Tipo de conexión | Conexión por tornillo |
|---|---|
| Tipo de conexión IN | Bornes de tornillo |
| Tipo de conexión OUT | Bornes de tornillo |
| Rosca de tornillo | M3 |
| Par de apriete | 0,8 Nm |
| Longitud a desaislar | 8 mm |
| Sección de conductor flexible mín. | 0,2 mm² |
| Sección de conductor flexible máx. | 2,5 mm² |
| Sección de conductor rígido mín. | 0,2 mm² |
| Sección de conductor rígido máx. | 4 mm² |
| Sección de conductor AWG mín. | 24 |
| Sección de conductor AWG máx. | 12 |
Contacto de indicación remota
| Denominación Conexión | Contacto de indicación remota de defecto |
|---|---|
| Función de conmutación | Contacto cerrado |
| Tipo de conexión | Conexión por tornillo |
| Rosca de tornillo | M3 |
| Par de apriete | 0,8 Nm |
| Longitud a desaislar | 8 mm |
| Sección de conductor flexible mín. | 0,2 mm² |
| Sección de conductor flexible máx. | 2,5 mm² |
| Sección de conductor rígido mín. | 0,2 mm² |
| Sección de conductor rígido máx. | 4 mm² |
| Sección de conductor AWG mín. | 24 |
| Sección de conductor AWG máx. | 12 |
| Tensión de servicio máxima Umáx. AC | 250 V |
| Tensión de servicio máxima Umáx. DC | 50 V |
| Corriente de servicio máxima Imáx. | 3 A AC/DC |
Clasificaciones
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130801eCl@ss 6.027130806eCl@ss 7.027130806eCl@ss 8.027130806eCl@ss 9.027130806
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| Catálogo completo 1: 2805130 - PT 2-IT-230AC/FM | 12 Mbytes |
 |
