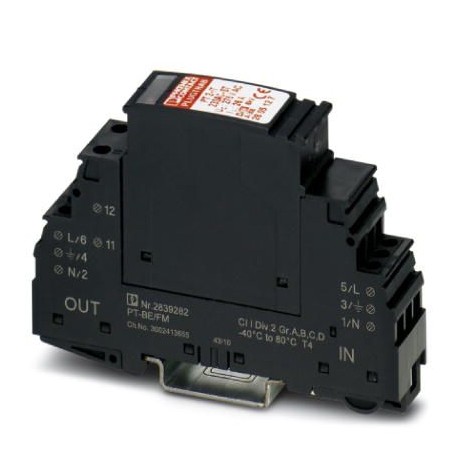

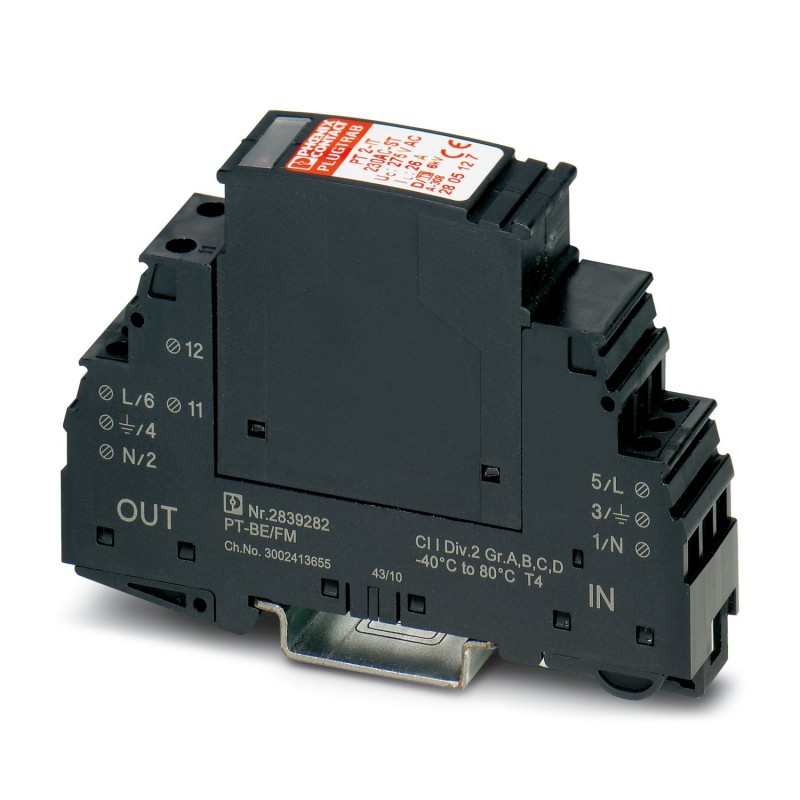

PT 2-IT-230AC/FM 2805130 PHOENIX CONTACT Dispositivo protez. contro le sovratensioni tipo 3
PT 2-IT-230AC/FM
2805130
PHOENIX_CONTACT
Dispositivo protez. contro le sovratensioni tipo 3
Home > PHOENIX_CONTACT
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2805130 |
|---|---|
| Pezzi/conf. | 1 |
| Pagina catalogo | Pagina 57 (C-6-2013) |
| GTIN | 4046356472166 |
| Numero tariffa doganale | 85363030 |
Dimensioni
| Altezza | 90 mm |
|---|---|
| Larghezza | 17,7 mm |
| Profondità | 65,5 mm |
| Unità del passo | 1 TE |
| Altezza modulo completo | 90 mm |
| Larghezza modulo completo | 17,7 mm |
| Profondità modulo completo | 65,5 mm |
Generalità
| Materiale custodia | PA |
|---|---|
| Classe di combustibilità a norma UL 94 | V0 |
| Colore | nero |
| Norme per distanze in aria e superficiali | IEC 60664-1 |
| IEC 61643-1 | |
| DIN EN 61643-11/A11 | |
| Tipo | Modulo guida bicomponente a innesto |
| Tipo di montaggio | Guida di supporto: 35 mm |
| N. poli | 2 |
| Direzione di azione | 1L-N & N-PE |
Circuito di protezione
| Tipo EN | T3 |
|---|---|
| Tensione nominale UN | 230 V AC |
| Tensione di dimensionamento scaricatore UC | 275 V AC |
| Tensione di dimensionamento scaricatore UC (L-N) | 275 V AC |
| Tensione di dimensionamento scaricatore UC (L-PE) | 275 V AC |
| Tensione di dimensionamento scaricatore UC (N-PE) | 275 V AC |
| Frequenza nominale fN | 50 Hz (60 Hz) |
| Corrente nominale IN | 26 A (30 °C) |
| Corrente conduttori di terra IPE | ≤ 1 µA |
| Corrente nominale dispersa In (8/20)µs | 3 kA |
| 3 kA (a norma UL 1449) | |
| Corrente nominale dispersa In (8/20) µs (L-N) | 3 kA |
| Corrente nominale dispersa In (8/20) µs (L-PE) | 3 kA |
| Corrente dispersa Imax (8/20) µs max. | 8 kA |
| Impulso combinato UOC | 6 kV |
| Assorbimento dell'energia simmetrico | 170 J (L-N) |
| Assorbimento dell'energia asimmetrico | 225 J (L/N-PE) |
| Livello di protezione Up (L-N) | ≤ 1,2 kV |
| Livello di protezione Up (L-PE) | ≤ 1,5 kV |
| Livello di protezione Up (N-PE) | ≤ 1,5 kV |
| Tempo di eccitazione tA (L-N) | ≤ 25 ns |
| Tempo di eccitazione tA (L-PE) | ≤ 100 ns |
| Tempo di eccitazione tA (N-PE) | ≤ 100 ns |
| Prefusibile necessario massimo | 25 A (gL / C) |
| Segnalazione protezione contro le sovratensioni guasta | ottico, contatto FM |
Dati di collegamento
| Collegamento | Connessione a vite |
|---|---|
| Tipo di collegamento IN | Morsetti a vite |
| Tipo di collegamento OUT | Morsetti a vite |
| Filettatura | M3 |
| Coppia di serraggio | 0,8 Nm |
| Lunghezza di spelatura | 8 mm |
| Sezione conduttore flessibile min. | 0,2 mm² |
| Sezione conduttore flessibile max. | 2,5 mm² |
| Sezione conduttore rigido min. | 0,2 mm² |
| Sezione conduttore rigido max. | 4 mm² |
| Sezione trasversale conduttore AWG min. | 24 |
| Sezione trasversale conduttore AWG max. | 12 |
Contatto FM:
| Denominazione collegamento | Contatto FM |
|---|---|
| Funzione di inserzione | Contat. apert. |
| Collegamento | Connessione a vite |
| Filettatura | M3 |
| Coppia di serraggio | 0,8 Nm |
| Lunghezza di spelatura | 8 mm |
| Sezione conduttore flessibile min. | 0,2 mm² |
| Sezione conduttore flessibile max. | 2,5 mm² |
| Sezione conduttore rigido min. | 0,2 mm² |
| Sezione conduttore rigido max. | 4 mm² |
| Sezione trasversale conduttore AWG min. | 24 |
| Sezione trasversale conduttore AWG max. | 12 |
| Tensione d'esercizio massima Imax AC | 250 V |
| Tensione d'esercizio massima Imax DC | 50 V |
| Corrente d'esercizio massima Imax | 3 A AC/DC |
Classifiche
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130801eCl@ss 6.027130806eCl@ss 7.027130806eCl@ss 8.027130806eCl@ss 9.027130806
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| Datasheet 1: 2805130 - PT 2-IT-230AC/FM | 182 Kbytes |
 |
| Complete catalogue 1: 2805130 - PT 2-IT-230AC/FM | 12 Mbytes |
|
