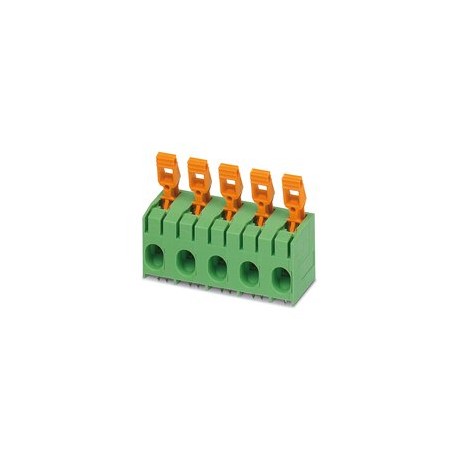

PLH 16/ 4-15 MIX BK/GN 1825131 PHOENIX CONTACT Borne para placa de circuito impreso, corriente nominal: 76 A..
PLH 16/ 4-15 MIX BK/GN
1825131
PHOENIX_CONTACT
Borne para placa de circuito impreso, corriente nominal: 76 A, tensión nominal: 1000 V, paso: 15 mm, número de polos: 4, tipo de conexión: Conexión por resorte push lock, montaje: Soldadura por ola, dirección de conexión conductor/placa de circuito impreso: 0 °, color: multicolor
Borne para placa de circuito impreso, corriente nominal: 76 A, tensión nominal (III/2): 1000 V, sección nominal: 16 mm2, número de filas: 1, número de polos por fila: 4, familia de artículos: PLH 16/, paso: 15 mm, tipo de conexión: Conexión por resorte push lock, montaje: Soldadura por ola, dirección de conexión conductor/placa de circuito impreso: 0 °, Disposición de pines: Disposición de pines doble lineal, Longitud del pin [P]: 4,5 mm, número de pines de soldadura por potencial: 4, tipo de embalaje: empaquetado en caja
Conectores PCB
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos técnicos
Propiedades del artículo
| Línea de productos | COMBICON Terminals XL |
| Tipo de producto | Terminal de tarjetas de circuitos impresos |
| Familia de productos | PLH 16/ |
| Número de polos | 4 |
| Paso | 15 mm |
| Número de filas | 1 |
| Diseño del pin | Disposición de pines doble lineal |
| Número de pines de soldadura por potencial | 4 |
Propiedades eléctricas
| Corriente nominal IN | 76 A |
| Tensión nominal UN | 1000 V |
| Grado de polución | 3 |
| Tensión de dimensionamiento (III/3) | 1000 V |
| Tensión transitoria de dimensionamiento (III/3) | 8 kV |
| Tensión de dimensionamiento (III/2) | 1000 V |
| Tensión transitoria de dimensionamiento (III/2) | 8 kV |
| Tensión nominal (II/2) | 1000 V |
| Tensión transitoria de dimensionamiento (II/2) | 8 kV |
Datos de conexión
| Tecnología de conexión | |
| Sección nominal | 16 mm² |
| Conexión de conductores | |
| Tipo de conexión | Conexión por resorte push lock |
| Sección de conductor rígido | 0,75 mm² ... 16 mm² |
| Sección de conductor flexible | 0,75 mm² ... 25 mm² |
| Sección de conductor AWG | 18 ... 4 |
| Sección de conductor flexible con puntera, sin manguito de plástico | 0,75 mm² ... 16 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico | 0,75 mm² ... 10 mm² |
| 2 conductores con la misma sección, flexibles con puntera TWIN con manguito de plástico | 0,75 mm² ... 4 mm² |
| Longitud de pelado | 18 mm |
Montaje
| Tipo de montaje | Soldadura por ola |
| Diseño del pin | Disposición de pines doble lineal |
| Tipo de conexión | Conexión por resorte push lock |
Datos del material
| Datos del material - contacto | |
| Observación | Conforme a WEEE/RoHS, sin filamentos según IEC 60068-2-82/JEDEC JESD 201 |
| Material contacto | Aleación de Cu |
| Características de la superficie | estañado galvánicamente |
| Superficie de metal del punto de embornaje (capa superior) | Estaño (10 - 16 µm Sn) |
| Superficie de metal área de soldadura (capa superior) | Estaño (10 - 16 µm Sn) |
| Datos del material - carcasa | |
| Color () | () |
| Material aislante | PA |
| Grupo material aislante | I |
| CTI según IEC 60112 | 600 |
| Clase de inflamabilidad según UL 94 | V0 |
| Número de inflamabilidad de filamentos incandescentes GWFI según EN 60695-2-12 | 850 |
| Temperatura de inflamación de filamentos incandescentes GWIT según EN 60695-2-13 | 775 |
| Temperatura del ensayo de la dureza por bolas según EN 60695-10-2 | 125 °C |
| Datos del material: elemento de accionamiento | |
| Material aislante | PBT |
| Grupo material aislante | IIIa |
| CTI según IEC 60112 | 275 |
| Clase de inflamabilidad según UL 94 | V0 |
Dimensiones
| Esquema de dimensiones |  |
| Paso | 15 mm |
| Altura [h] | 29 mm |
| Longitud [l] | 30,5 mm |
| Altura total | 33,5 mm |
| Longitud del pasador de soldadura [P] | 4,5 mm |
| Dimensiones de patilla | 1,2 x 1,2 mm |
| Diseño de las placas de circuito impreso | |
| Separación entre vástagos | 12,5 mm |
| Diámetro orificio | 1,6 mm |
Ensayos mecánicos
| Comprobación de daños en los conductores y de aflojamiento | |
| Especificación del ensayo | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Resultado | Prueba aprobada |
| Conexión y desconexión repetidas | |
| Especificación del ensayo | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Resultado | Prueba aprobada |
| Prueba de tracción | |
| Especificación del ensayo | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Sección de conductor/tipo de conductor/fuerza de tracción valor nominal/valor real | 0,75 mm² / rígido / > 30 N |
| 0,75 mm² / flexible / > 30 N | |
| 16 mm² / multifilar / > 100 N | |
| 16 mm² / flexible / > 100 N | |
| 10 mm² / flexible con puntera / > 90 N | |
Ensayos eléctricos
| Verificación de calentamiento | |
| Especificación del ensayo | DIN EN 60947-7-4 (VDE 0611-7-4):2014-08 |
| Exigencia Ensayo de calentamiento | La suma de la temperatura ambiente y el calentamiento de la borna de conexión de placa de circuito impreso no puede superar la temperatura límite superior. |
| Corriente admisible de corta duración | |
| Especificación del ensayo | DIN EN 60947-7-4 (VDE 0611-7-4):2014-08 |
| Resistencia de aislamiento | |
| Especificación del ensayo | DIN EN 60512-3-1:2003-01 |
| Resistencia de aislamiento Polos contiguos | > 5 MΩ |
| Líneas de fuga y distancias de aislamiento de aire | |
| Especificación del ensayo | DIN EN 60664-1 (VDE 0110-1):2008-01 |
| Grupo material aislante | I |
| Resistencia a las corrientes de fuga (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Tensión de aislamiento de dimensionamiento (III/3) | 1000 V |
| Tensión transitoria nominal (III/3) | 8 kV |
| valor mínimo de la distancia de aislamiento de aire - campo no homogéneo (III/3) | 8 mm |
| valor mínimo de línea de fuga (III/3) | 12,5 mm |
| Tensión de aislamiento de dimensionamiento (III/2) | 1000 V |
| Tensión transitoria nominal (III/2) | 8 kV |
| valor mínimo de la distancia de aislamiento de aire - campo no homogéneo (III/2) | 8 mm |
| valor mínimo de línea de fuga (III/2) | 8 mm |
| Tensión de aislamiento de dimensionamiento (II/2) | 1000 V |
| Tensión transitoria nominal (II/2) | 8 kV |
| valor mínimo de la distancia de aislamiento de aire - campo no homogéneo (II/2) | 5,5 mm |
| valor mínimo de línea de fuga (II/2) | 5,5 mm |
Condiciones medioambientales y de vida útil
| Ensayo de vibraciones | |
| Especificación del ensayo | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| Frecuencia | 10 - 150 - 10 Hz |
| Velocidad de barrido | 1 octava/min |
| Amplitud | 0,35 mm (10 Hz ... 60,1 Hz) |
| Velocidad de barrido | 5g (60,1 Hz ... 150 Hz) |
| Duración de ensayo por eje | 2,5 h |
| Ensayo filam. incandescente | |
| Especificación del ensayo | DIN EN 60695-2-10 (VDE 0471-2-10):2001-11 |
| Temperatura | 850 °C |
| Tiempo de actuación | 5 s |
| Envejecimiento | |
| Especificación del ensayo | DIN EN 60947-7-4 (VDE 0611-7-4):2014-08 |
| Condiciones ambientales | |
| Temperatura ambiente (servicio) | -40 °C ... 100 °C (En función de la curva de capacidad de carga de corriente/derating) |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 70 °C |
| Humedad relativa del aire (almacenamiento / transporte) | 30 % ... 70 % |
| Temperatura ambiente (montaje) | -5 °C ... 100 °C |
Información sobre el embalaje
| Tipo de embalaje | empaquetado en caja |
| Tipo del embalaje exterior | Caja de cartón con capas intermedias de cartón |
