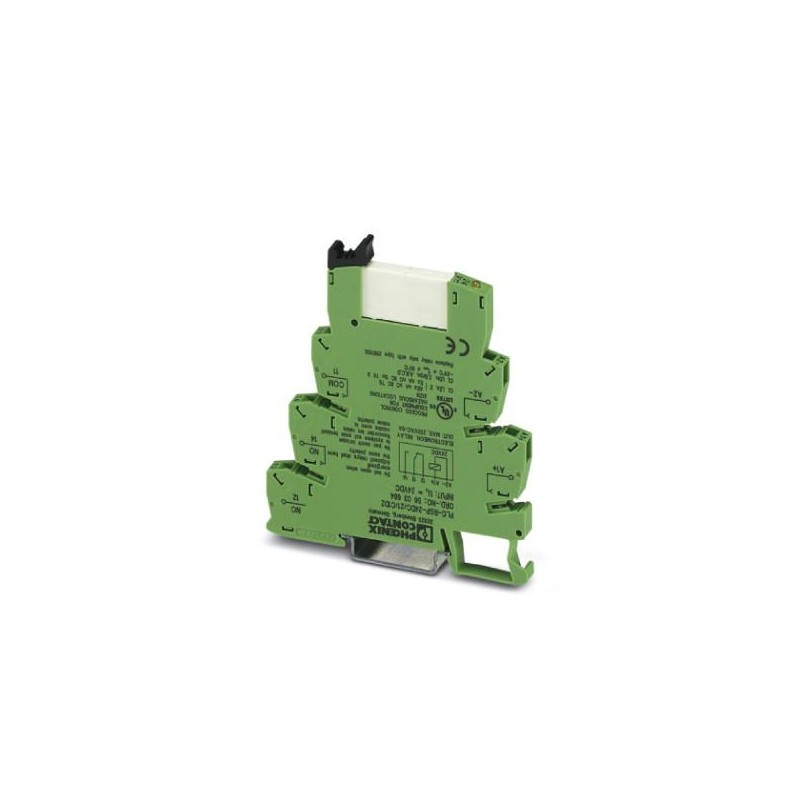

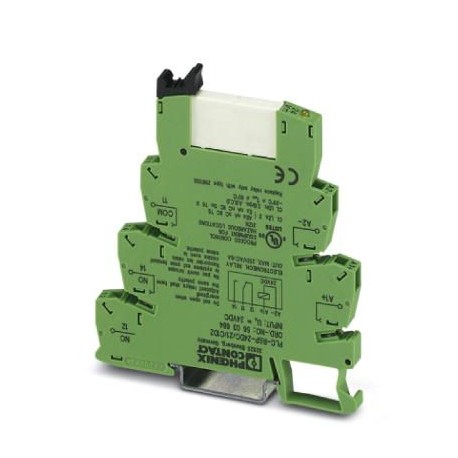

PLC-RSP-24DC/21/C1D2 5603684 PHOENIX CONTACT Módulo de relés
PLC-RSP-24DC/21/C1D2
5603684
PHOENIX_CONTACT
Módulo de relés
Interface
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 5603684 |
|---|---|
| Unidad de embalaje | 10 pcs |
| Clave de venta | CK6221 - |
| EAN | 4046356686020 |
| Peso por unidad (sin incluir el embalaje) | 31,070 g |
| Número de tarifa arancelaria | 85364190 |
| País de origen | DE (Alemania) |
Observación
| Restricción de uso | CEM: producto de clase A, véase declaración del fabricante en el centro de descargas |
|---|
Condiciones ambientales
| Temperatura ambiente (servicio) | -20 °C ... 60 °C |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C |
Lado de excitación
| Tensión nominal de entrada UN | 24 V DC |
|---|---|
| Corriente de entrada típica a UN | 18 mA |
| Tiempo de reacción típico | 8 ms |
| Tiempo típico de apertura | 10 ms |
| Circuito de protección | Diodo contra inv. de polaridad |
| Diodo de rueda libre | |
| Indicación de la tensión de servicio | LED amarillo |
| Disipación con condición nominal | 0,43 W |
Lado de contactos
| Tipo de contacto | 1 contacto conmutado |
|---|---|
| Tipo de contacto de conmutación | Contacto simple |
| Material del contacto | AgSnO |
| Tensión de conmutación máxima | 250 V AC/DC |
| Corriente constante límite | 6 A |
Datos de conexión entrada
| Denominación Conexión | Lado de excitación |
|---|---|
| Tipo de conexión | Conexión por resorte |
| Longitud a desaislar | 8 mm |
| Rosca de tornillo | M 3 |
| Sección de conductor rígido | 0,14 mm² ... 2,5 mm² |
| Sección de conductor flexible | 0,14 mm² ... 2,5 mm² |
| Sección de conductor AWG | 26 ... 14 |
Datos de conexión lado de salida
| Denominación Conexión | Lado de contactos |
|---|---|
| Tipo de conexión | Conexión por resorte |
| Longitud a desaislar | 8 mm |
| Rosca de tornillo | M 3 |
| Sección de conductor rígido | 0,14 mm² ... 2,5 mm² |
| Sección de conductor flexible | 0,14 mm² ... 2,5 mm² |
| Sección de conductor AWG | 26 ... 14 |
Generalidades
| Tensión de prueba Bobina de relé/contacto de relé | 4 kV AC (50 Hz, 1 min) |
|---|---|
| Modo operativo | Tiempo de trabajo 100 % |
| Índice de protección | IP20 (Zócalo de relé) |
| Vida útil mecánica | 2x 107periodicidades de cambio de estado |
| UL, EE.UU. | Class I, Zone 2, AEx nA nC IIC T6 |
| UL, EE.UU. / Canadá | Class I, Div. 2, Groups A, B, C, D |
| UL, Canadá | Class I, Zone 2, Ex nA nC IIC Gc T6 X |
| Posición para el montaje | discrecional |
| Indicaciones de montaje | Alineables sin separación |
| Peso neto (SAP) | 31,07 g |
Normas y especificaciones
| Denominación | Normas / especificaciones |
|---|---|
| Normas/especificaciones | IEC 60664 |
| EN 50178 | |
| Grado de polución | 3 |
| Categoría de sobretensiones | III |
| Clase de combustibilidad según UL 94 | V0 |
| UL, EE.UU. | Class I, Zone 2, AEx nA nC IIC T6 |
| UL, EE.UU. / Canadá | Class I, Div. 2, Groups A, B, C, D |
| UL, Canadá | Class I, Zone 2, Ex nA nC IIC Gc T6 X |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 5.027371601eCl@ss 5.127371600eCl@ss 6.027371600eCl@ss 7.027371601eCl@ss 8.027371601eCl@ss 9.027371601
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO CABLEADO DEL SISTEMA PARA SISTEMAS DE CONTROL PHOENIX ES.pdf | 9 Mbytes |
|
| PDF CATÁLOGO RELES PHOENIX ES.pdf | 6 Mbytes |
|
