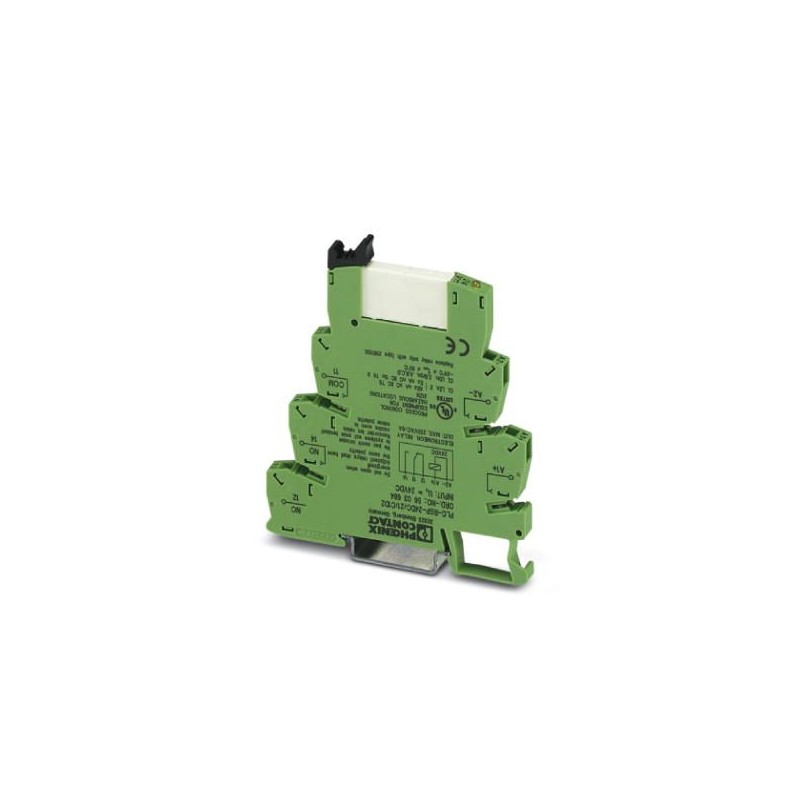

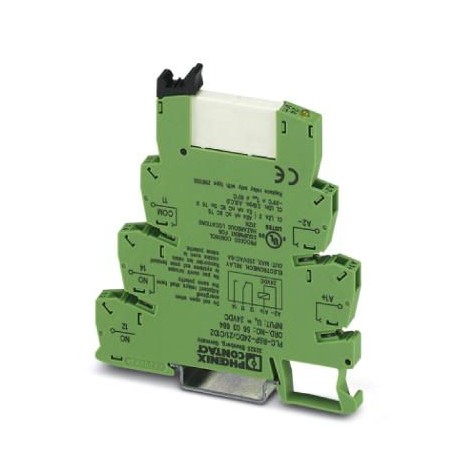

PLC-RSP-24DC/21/C1D2 5603684 PHOENIX CONTACT Relaismodul
PLC-RSP-24DC/21/C1D2
5603684
PHOENIX_CONTACT
Relaismodul
Interface
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 5603684 |
|---|---|
| Unité de conditionnement | 10 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| GTIN | 4046356686020 |
| Poids par pièce (hors emballage) | 0,031 KGM |
| Numéro du tarif douanier | 85364190 |
| Pays d'origine | DE (Allemagne) |
Remarque
| Restriction d'utilisation | CEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements |
|---|
Conditions d'environnement
| Température ambiante (fonctionnement) | -20 °C ... 60 °C |
|---|---|
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
Côté excitation
| Tension nominale d'entrée UN | 24 V DC |
|---|---|
| Courant d'entrée typique pour UN | 18 mA |
| Temps d'amorçage typique | 8 ms |
| Temps de retombée typique | 10 ms |
| Circuit de protection | Diode contre inversions de polarité |
| Diode roue libre | |
| Témoin de présence de la tension de service | LED jaune |
| Puissance dissipée en condition nominale | 0,43 W |
Côté contact
| Type de contact | 1 inverseur |
|---|---|
| Type du contact de commutation | Contact simple |
| Matériau des contacts | AgSnO |
| Tension de commutation maximale | 250 V AC/DC |
| Intensité permanente limite | 6 A |
Caractéristiques de raccordement côté entrée
| Dénomination connexion | Côté excitation |
|---|---|
| Type de raccordement | Raccordement à ressort |
| Longueur à dénuder | 8 mm |
| Filetage vis | M 3 |
| Section de conducteur rigide | 0,14 mm² ... 2,5 mm² |
| Section de conducteur souple | 0,14 mm² ... 2,5 mm² |
| Section conduct. AWG | 26 ... 14 |
Caractéristiques de raccordement côté sortie
| Dénomination connexion | Côté contact |
|---|---|
| Type de raccordement | Raccordement à ressort |
| Longueur à dénuder | 8 mm |
| Filetage vis | M 3 |
| Section de conducteur rigide | 0,14 mm² ... 2,5 mm² |
| Section de conducteur souple | 0,14 mm² ... 2,5 mm² |
| Section conduct. AWG | 26 ... 14 |
Généralités
| Tension d'essai bobine de relais/contact de relais | 4 kV AC (50 Hz, 1 min) |
|---|---|
| Mode de fonctionnement | 100 % ED |
| Indice de protection | IP20 (Socle pour relais) |
| Durée de vie mécanique | 2x 107cycles |
| UL, USA | Class I, Zone 2, AEx nA nC IIC T6 |
| UL, USA/Canada | Class I, Div. 2, Groups A, B, C, D |
| UL, Canada | Class I, Zone 2, Ex nA nC IIC Gc T6 X |
| Emplacement pour le montage | indifférent |
| Conseils pour le montage | Juxtaposables |
| Poids net (SAP) | 31,07 g |
Normes et spécifications
| Dénomination | Normes / Spécifications |
|---|---|
| Normes/Prescriptions | CEI 60664 |
| EN 50178 | |
| Degré de pollution | 3 |
| Catégorie de surtension | III |
| Classe d'inflammabilité selon UL 94 | V0 |
| UL, USA | Class I, Zone 2, AEx nA nC IIC T6 |
| UL, USA/Canada | Class I, Div. 2, Groups A, B, C, D |
| UL, Canada | Class I, Zone 2, Ex nA nC IIC Gc T6 X |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 5.027371601eCl@ss 5.127371600eCl@ss 6.027371600eCl@ss 7.027371601eCl@ss 8.027371601eCl@ss 9.027371601
