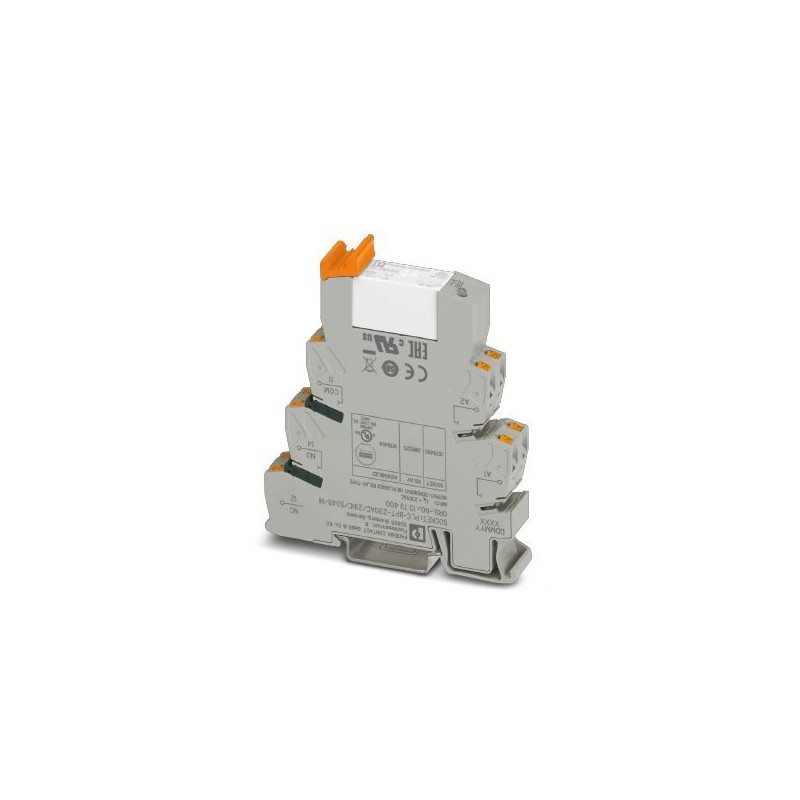

PLC-RPT-230AC/21HC/SO46/HI 1079404 PHOENIX CONTACT PLC-INTERFACE, compuesto por borna de base PLC-BSC.../21H..
PLC-RPT-230AC/21HC/SO46/HI
1079404
PHOENIX_CONTACT
10
Producto bajo demanda, no admite devolución.
PLC-INTERFACE, compuesto por borna de base PLC-BSC.../21HC/SO46/HI con conexión push-in y relés miniatura enchufables para corriente constante elevada, 1 conmutador, tensión nominal de entrada de 230 V AC, con umbral de conexión y desconexión definido
Relés > Relé de conmutación
relés industriales
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 1079404 |
|---|---|
| Unidad de embalaje | 10 pcs |
| Clave de venta | CK623A - |
| Cantidad de pedido mínima | 10 pcs |
| Página del catálogo | Página 393 (C_5_2019) |
| EAN | 4055626798677 |
| Peso por unidad (sin incluir el embalaje) | 63,060 g |
| Número de tarifa arancelaria | 85364900 |
Observación
| Restricción de uso | CEM: producto de clase A, véase declaración del fabricante en el centro de descargas |
|---|
Condiciones ambientales
| Temperatura ambiente (servicio) | -40 °C ... 50 °C |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C |
| Altura de fijación | ≤ 2000 m |
| Índice de protección | RT II (Relé) |
| IP20 (Zócalo de relé) | |
| Índice de protección del lugar de montaje | IP54 |
Lado de excitación
| Tensión nominal de entrada UN | 230 V AC |
|---|---|
| Corriente de entrada típica a UN | 16 mA |
| Umbral de conexión | 190 V AC |
| Umbral de desconexión | 170 V AC |
| Tiempo de reacción típico | 10 ms |
| Tiempo típico de apertura | 8 ms |
| Tensión de bobina | 60 V DC |
| Circuito de entrada | Eslabón RC con interruptor de valor umbral |
| Circuito de protección | Puente rectificador |
| Indicación de la tensión de servicio | LED amarillo |
| Disipación con condición nominal | 1,04 W |
Lado de contactos
| Tipo de contacto | 1 contacto conmutado |
|---|---|
| Tipo de contacto de conmutación | Contacto simple |
| Material del contacto | AgNi |
| Tensión de conmutación máxima | 250 V AC/DC (Para tensiones superiores a 250 V (L1, L2, L3) hay que insertar el placa separadora PLC-ATP entre bornes iguales de módulos contiguos. Un puenteado de potencial se efectúa en ese caso con FBST 8-PLC...o...FBST 500...) |
| Tensión mínima de activación | 12 V (para 10 mA) |
| Corriente de conmutación mínima | 10 mA (para 12 V) |
| Corriente de conexión máxima | 30 A (300 ms) |
| Corriente constante límite | 10 A |
| 6 A (El valor es válido para las conexiones 12. Si se puentean las conexiones 12, es válido el valor normal.) | |
| Potencia de ruptura (carga óhmica) máxima | 240 W (con 24 V DC) |
| 58 W (con 48 V DC) | |
| 48 W (con 60 V DC) | |
| 50 W (con 110 V DC) | |
| 80 W (con 220 V DC) | |
| 2500 VA (Para 250 V AC) | |
| Potencia de ruptura (carga óhmica) puenteado máximo | 144 W (Con 24 V DC: el valor es válido para las conexiones 12. Si se puentean las conexiones 12, es válido el valor normal.) |
| 1500 VA (Con 250 V AC: el valor es válido para las conexiones 12. Si se puentean las conexiones 12, es válido el valor normal.) | |
| Capacidad de ruptura | 2 A (Con 24 V, DC13) |
| 0,2 A (Con 110 V, DC13) | |
| 0,2 A (Con 250 V, DC13) | |
| 6 A (Con 24 V, AC15) | |
| 6 A (Con 120 V, AC15) | |
| 6 A (Con 250 V, AC15) |
Datos de conexión
| Denominación Conexión | Lado de excitación |
|---|---|
| Tipo de conexión | Conexión push-in |
| Longitud a desaislar | 8 mm |
| Sección de conductor rígido | 0,14 mm² ... 2,5 mm² |
| Sección de conductor flexible | 0,14 mm² ... 2,5 mm² |
| 0,2 mm² ... 2,5 mm² (Puntera individual) | |
| 2x 0,5 mm² ... 1 mm² (Puntera TWIN) | |
| Sección de conductor AWG | 26 ... 14 |
Datos de conexión 2
| Denominación Conexión | Lado de contactos |
|---|---|
| Tipo de conexión | Conexión push-in |
| Longitud a desaislar | 8 mm |
| Sección de conductor rígido | 0,14 mm² ... 2,5 mm² |
| Sección de conductor flexible | 0,14 mm² ... 2,5 mm² |
| 0,2 mm² ... 2,5 mm² (Puntera individual) | |
| 2x 0,5 mm² ... 1 mm² (Puntera TWIN) | |
| Sección de conductor AWG | 26 ... 14 |
Generalidades
| Tensión de prueba Bobina de relé/contacto de relé | 4 kV AC (50 Hz, 1 min) |
|---|---|
| Modo operativo | Tiempo de trabajo 100 % |
| Índice de protección | RT II (Relé) |
| IP20 (Zócalo de relé) | |
| Vida útil mecánica | 3x 107periodicidades de cambio de estado |
| Posición para el montaje | discrecional |
| Indicaciones de montaje | Alineables sin separación |
Normas y especificaciones
| Denominación | Líneas de fuga y espacios de aire entre los circuitos |
|---|---|
| Normas/especificaciones | IEC 60664 |
| EN 50178 | |
| Tensión transitoria de dimensionamiento | 4 kV |
| Aislamiento | Aislamiento básico |
| Separación segura, aislamiento reforzado y 6 kV entre el circuito de intensidad de entrada y las pistas de los contactos de salida | |
| Grado de polución | 2 |
| Categoría de sobretensiones | III |
| Clase de combustibilidad según UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
|---|---|
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Contenido del set
Zócalo de relé PLC-BPT-230AC/21HC/SO46/HI 1079400
Borna de base PLC de 14 mm para corrientes constantes elevadas, insensible a las corrientes parásitas hasta 190 V AC gracias a los umbrales de conexión y desconexión definidos con conexión push-in, sin equipamiento de relé, para montar en carril DIN NS 35/7,5, 1 conmutador, tensión de entrada 230 V AC
Relé individual REL-MR- 60DC/21HC 2961325
Relé de potencia en miniatura enchufable, con contacto de potencia para corrientes constantes elevadas, 1 contacto conmutado, 60 V DC
Clasificaciones
| Característica | Valor |
|---|---|
| Ejecución de la conexión eléctrica (EF003961) | Otros |
| Dispositivo completo con zócalo (EF003359) | Sí |
| Con abrazaderas extraíbles (EF003340) | No |
| Con indicador LED (EF005950) | Sí |
| Voltaje nominal de suministro piloto piloto para CA 50 Hz (EF003978) | 190 V |
| Voltaje nominal de suministro piloto piloto para CA 60 Hz (EF003979) | 190 V |
| Tipo de tensión de accionamiento (EF008242) | CA |
| Unidad, polaridad (EF003355) | Polarizado |
| Comportamiento de conmutación del accionamiento (EF003356) | Estable mono |
| Número de contactos normalmente cerrados (EF008255) | 0 |
| Número de contactos normalmente abiertos (EF008256) | 0 |
| Número de contactos inversores (EF008257) | 1 |
| Tipo de contacto de conmutación (EF003358) | Contacto simple |
| Con contactos impulsados positivamente (EF003357) | No |
| Material del inserto de contacto (EF008521) | Otros |
| Material de recubrimiento del contacto (EF004020) | Sin tratamiento |
| Intensidad nominal (EF000001) | 0.014 A |
| Grado de protección (IP) (EF005474) | IP20 |
| Anchura (EF000008) | 14 mm |
| Altura (EF000040) | 80 mm |
| Profundidad (EF000049) | 94 mm |
