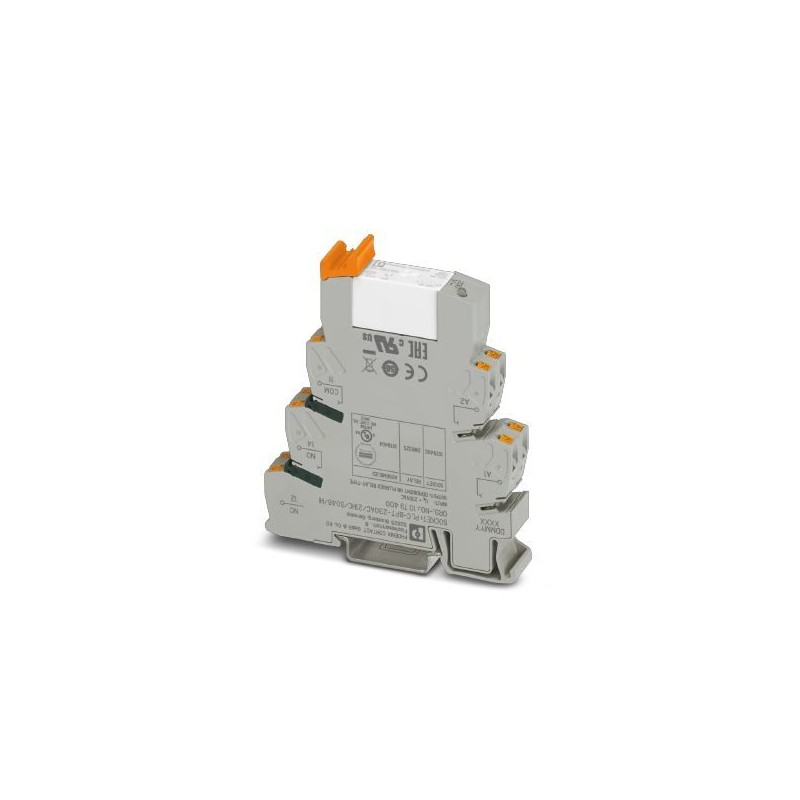

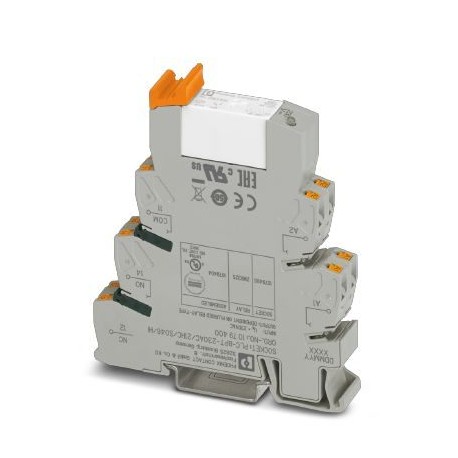

PLC-RPT-230AC/21HC/SO46/HI 1079404 PHOENIX CONTACT PLC-INTERFACE, comprenant un bloc de jonction de base PLC..
PLC-RPT-230AC/21HC/SO46/HI
1079404
PHOENIX_CONTACT
10
Article à la demande, sans remboursement.
PLC-INTERFACE, comprenant un bloc de jonction de base PLC-BSC.../21HC/SO46/HI avec raccordement Push-in, et relais miniature enfichable pour intensité permanente élevée, 1 contact inverseur, tension nominale d'entrée 230 V AC, avec seuils d'activation et de désactivation définis
INTERFACE PLC, composée d’un bloc de connexion de base PLC-BSC.../21HC/SO46/HI avec connexion enfichable et relais miniatures enfichables pour courant constant élevé, 1 interrupteur, tension d’entrée nominale de 230 V AC, avec seuil de connexion et de déconnexion défini
Relais > Relais de commutation
Relais industriels
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 1079404 |
|---|---|
| Unité de conditionnement | 10 pcs |
| Quantité minimum de commande | 10 pcs |
| Page catalogue | Page 393 (C-5-2019) |
| GTIN | 4055626798677 |
| Poids par pièce (hors emballage) | 0,063 KGM |
| Numéro du tarif douanier | 85364900 |
| Pays d'origine | DE (Allemagne) |
Remarque
| Restriction d'utilisation | CEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements |
|---|
Conditions ambiantes
| Température ambiante (fonctionnement) | -40 °C ... 50 °C |
|---|---|
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Hauteur d'utilisation | ≤ 2000 m |
| Indice de protection | RT II (Relais) |
| IP20 (Socle pour relais) | |
| Indice de protection du lieu de montage | ≥ IP54 |
Côté excitation
| Tension nominale d'entrée UN | 230 V AC |
|---|---|
| Courant d'entrée typique pour UN | 16 mA |
| Seuil d'enclenchement | 190 V AC |
| Seuil de coupure | 170 V AC |
| Temps d'amorçage typique | 10 ms |
| Temps de retombée typique | 8 ms |
| Tension de la bobine | 60 V DC |
| Circuit de protection en entrée | Circuit RC avec interrupteur à valeur seuil |
| Circuit de protection | Pont redresseur |
| Témoin de présence de la tension de service | LED jaune |
| Puissance dissipée en condition nominale | 1,04 W |
Côté contact
| Type de contact | 1 inverseur |
|---|---|
| Type du contact de commutation | Contact simple |
| Matériau des contacts | AgNi |
| Tension de commutation maximale | 250 V AC/DC (Pour les tensions supérieures à 250 V (L1, L2, L3) entre les blocs de jonctions de même type de modules voisins, il faut utiliser le séparateur PLC-ATP. Un pontage du potentiel a alors lieu avec FBST 8-PLC...ou...FBST 500...) |
| Tension de commutation minimale | 12 V (pour 10 mA) |
| Courant de commutation minimal | 10 mA (pour 12 V) |
| Courant d'enclenchement maximal | 30 A (300 ms) |
| Intensité permanente limite | 10 A |
| 6 A (La valeur est valable pour les raccordements 12. La valeur normale est valable quand les raccordements 12 sont pontés.) | |
| Puissance de coupure (charge ohmique) max. | 240 W (pour 24 V DC) |
| 58 W (à 48 V DC) | |
| 48 W (à 60 V DC) | |
| 50 W (à 110 V DC) | |
| 80 W (à 220 V DC) | |
| 2500 VA (pour 250 V AC) | |
| Puissance de coupure (charge ohmique) maximale pontée | 144 W (Avec 24 V DC, la valeur est valable pour les raccordements 12. La valeur normale est valable quand les raccordements 12 sont pontés.) |
| 1500 VA (Avec 250 V AC, la valeur est valable pour les raccordements 12. La valeur normale est valable quand les raccordements 12 sont pontés.) | |
| Pouvoir de coupure | 2 A (à 24 V, DC13) |
| 0,2 A (à 110 V, DC13) | |
| 0,2 A (à 250 V, DC13) | |
| 6 A (à 24 V, AC15) | |
| 6 A (à 120 V, AC15) | |
| 6 A (à 250 V, AC15) |
Caractéristiques de raccordement
| Dénomination connexion | Côté excitation |
|---|---|
| Type de raccordement | Raccordement Push-in |
| Longueur à dénuder | 8 mm |
| Section de conducteur rigide | 0,14 mm² ... 2,5 mm² |
| Section de conducteur souple | 0,14 mm² ... 2,5 mm² |
| 0,2 mm² ... 2,5 mm² (Embout simple) | |
| 2x 0,5 mm² ... 1 mm² (Embout TWIN) | |
| Section conduct. AWG | 26 ... 14 |
Caractéristiques de raccordement 2
| Dénomination connexion | Côté contact |
|---|---|
| Type de raccordement | Raccordement Push-in |
| Longueur à dénuder | 8 mm |
| Section de conducteur rigide | 0,14 mm² ... 2,5 mm² |
| Section de conducteur souple | 0,14 mm² ... 2,5 mm² |
| 0,2 mm² ... 2,5 mm² (Embout simple) | |
| 2x 0,5 mm² ... 1 mm² (Embout TWIN) | |
| Section conduct. AWG | 26 ... 14 |
Généralités
| Tension d'essai bobine de relais/contact de relais | 4 kV AC (50 Hz, 1 min) |
|---|---|
| Mode de fonctionnement | 100 % ED |
| Indice de protection | RT II (Relais) |
| IP20 (Socle pour relais) | |
| Durée de vie mécanique | 3x 107cycles |
| Emplacement pour le montage | indifférent |
| Conseils pour le montage | Juxtaposables |
Normes et spécifications
| Dénomination | Distances dans l'air et lignes de fuite entre les circuits |
|---|---|
| Normes/Prescriptions | CEI 60664 |
| EN 50178 | |
| Tension de choc assignée | 4 kV |
| Isolant | Isolation de base |
| Isolation sécurisée, protection renforcée et 6 kV entre le circuit d'entrée et les circuits des contacts de sortie | |
| Degré de pollution | 2 |
| Catégorie de surtension_GRP | III |
| Classe d'inflammabilité selon UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Contenu du kit
Socle pour relais PLC-BPT-230AC/21HC/SO46/HI 1079400
Bloc de jonction de base PLC de 14 mm pour intensités permanentes élevées, résistant aux tensions perturbatrices jusqu'à 190 V AC grâce aux seuls d'activation et de désactivation avec raccordement Push-in, sans relais, pour le montage sur rail DIN NS 35/7,5, 1 contact inverseur, tension d'entrée 230 V AC
Relais individuels REL-MR- 60DC/21HC 2961325
Relais de puissance miniature enfichable à contact de puissance pour courants permanents élevés, 1 contact inverseur, tension d'entrée 60 V DC
Classifications
| Caractéristique | Valeur |
|---|---|
| Finition du raccordement électrique (EF003961) | Autre |
| Appareil complet avec socle (EF003359) | Oui |
| Avec pinces amovibles (EF003340) | Non |
| Avec affichage LED (EF005950) | Oui |
| Tension d'alimentation de courant nominal à CA 50 Hz (EF003978) | 190 V |
| Tension d'alimentation de courant nominal à CA 60 Hz (EF003979) | 190 V |
| Type de tension d'actionnement (EF008242) | CA |
| Entraînement, polarité (EF003355) | Polarisé |
| Comportement de commutation de l'entraînement (EF003356) | Monostable |
| Nombre de contacts en tant que contacts à ouverture (EF008255) | 0 |
| Nombre de contacts en tant que contacts à fermeture (EF008256) | 0 |
| Nombre de contacts en tant qu'inverseurs (EF008257) | 1 |
| Type de contact de commutation (EF003358) | Contact simple |
| Avec contacts à guidage forcé (EF003357) | Non |
| Matériau de l'insert de contact (EF008521) | Autre |
| Matériau du revêtement de contact (EF004020) | Non traité |
| Courant nominal (EF000001) | 0.014 A |
| Classe de protection (IP) (EF005474) | IP20 |
| Largeur (EF000008) | 14 mm |
| Hauteur (EF000040) | 80 mm |
| Profondeur (EF000049) | 94 mm |
