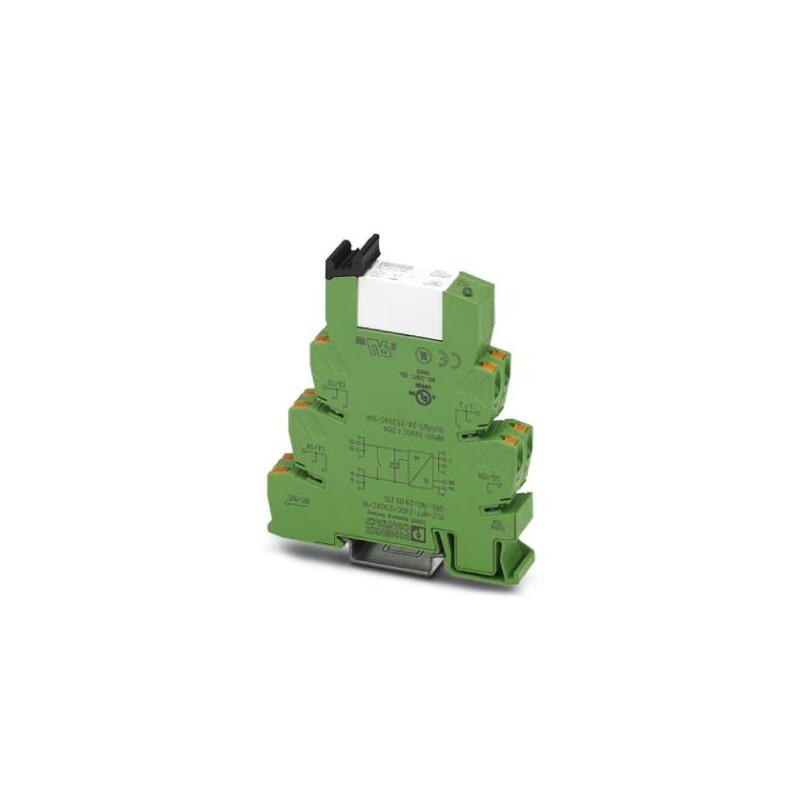

PLC-HPT-24DC/230AC/10 2905215 PHOENIX CONTACT Relé de estado sólido
PLC-HPT-24DC/230AC/10
2905215
PHOENIX_CONTACT
PLC-INTERFACE, relé de estado sólido híbrido incl. relé de bypass con conexión push-in, para montaje sobre carril NS 35/7,5, entrada: 24 V DC, salida: 24 V AC-253 V AC/10 A
Interface
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Comprados juntos habitualmente
▲Más Información
▲Datos mercantiles
| Clave de pedido | 2905215 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | CK6234 - |
| Página del catálogo | Página 409 (C_5_2017) |
| EAN | 4046356927307 |
| Peso por unidad (sin incluir el embalaje) | 63,060 g |
| Número de tarifa arancelaria | 85364190 |
| País de origen | DE (Alemania) |
Observación
| Restricción de uso | CEM: producto de clase A, véase declaración del fabricante en el centro de descargas |
|---|
Condiciones ambientales
| Temperatura ambiente (servicio) | -25 °C ... 60 °C |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C |
| Índice de protección | IP20 |
Datos de entrada
| Tensión de alimentación asignada del circuito de control US | 24 V DC |
|---|---|
| Rango de tensión de entrada | 19,2 V DC ... 28,8 V DC |
| Corriente de alimentación de control de dimensionamiento IS | 14 mA (Entrada baja, salida baja) |
| 19 mA (Entrada alta, salida alta) | |
| Tensión de accionamiento de dimensionamiento UC | 24 V DC |
| Umbral de conmutación "0"-Señal referida a UC | < 0,4 |
| Umbral de conmutación señal "1" referido a UC | > 0,8 |
| Tiempo de conexión típico | 30 ms |
| Tiempo de desconexión típico | 20 ms |
| Indicación de estado | LED amarillo |
| Denominación de la protección | Prot. contra inversión de polaridad |
| Prot. contra sobretensiones | |
| Limitación de sobretensiones | > 33 V DC |
| Frecuencia de transmisión | 1 Hz |
| Disipación con condición nominal | 0,16 W |
Datos de salida
| Denominación | Salida híbrida AC |
|---|---|
| Gama de tensión de salida | 24 V AC ... 253 V AC (50/60 Hz) |
| Corriente constante límite | 10 A (ver curva derating) |
| Corriente de carga mínima | 100 mA |
| Corriente de fuga | < 1 mA |
| Corriente transitoria | 250 A (tp = 20 ms, a 25 °C) |
| Integral de carga límite | 350 A2s (tp = 10 ms, a 25 °C) |
| Limitación de sobretensiones | > 275 V |
| Circuito de salida | 2 conductores sin masa |
| Denominación de la protección | Módulo RCV |
Datos de conexión lado de entrada
| Denominación Conexión | Lado de entrada |
|---|---|
| Tipo de conexión | Conexión push-in |
| Sección de conductor rígido | 0,14 mm² ... 2,5 mm² |
| Sección de conductor flexible | 0,14 mm² ... 2,5 mm² |
| Sección de conductor AWG | 26 ... 14 |
Datos de conexión lado de salida
| Denominación Conexión | Lado de salida |
|---|---|
| Tipo de conexión | Conexión push-in |
| Sección de conductor rígido | 0,14 mm² ... 2,5 mm² |
| Sección de conductor flexible | 0,14 mm² ... 2,5 mm² |
| Sección de conductor AWG | 26 ... 14 |
Generalidades
| Posición para el montaje | discrecional |
|---|---|
| Indicaciones de montaje | ver curva Derating |
| Modo operativo | Tiempo de trabajo 100 % |
| Denominación | Líneas de fuga y espacios de aire entre los circuitos |
| Normas/especificaciones | DIN EN 50178 |
| Grado de polución | 2 |
| Categoría de sobretensiones | III |
Normas y especificaciones
| Denominación | Líneas de fuga y espacios de aire entre los circuitos |
|---|---|
| Normas/especificaciones | DIN EN 50178 |
| Tensión de aislamiento de dimensionamiento | 260 V AC |
| Tensión transitoria de dimensionamiento | 6 kV |
| Aislamiento | separación segura |
| Grado de polución | 2 |
| Categoría de sobretensiones | III |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
|---|---|
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 5.027371001eCl@ss 5.127371000eCl@ss 6.027371600eCl@ss 7.027371604eCl@ss 8.027371604eCl@ss 9.027371604
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX TECNICA INTERFACE Y EQUIPOS DE CONMUTACION ES.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2905215-PLC-HPT-24DC/230AC/10 | 120 Kbytes |
|
